一、[H71XT系列对夹式消声止回阀]性能参数:
H71XT系列对夹式消声止回阀是利用管线内部压力变化，内压自行驱动型止回阀。该产品阀瓣运动自动导向，开启关闭灵活，运动自如，密封性能好，外形结构尺寸小、重量轻、拆装方便、噪音低、垂直，水平安装均可。对夹升降止回阀可安装在水泵出口管道上，多用于水泵停止时，防止管路中带压水流回流冲击水泵确保安全。
安装说明
１、安装前请核对该阀门的口径，压力等级及外观是否完好无损。用手按动阀轴是否动作灵活无阻。
２、检查阀体标示红色箭头与管线水流方向是否一致。
３、夹紧阀门时，各螺栓拧紧用力均衡，使阀门受力一致，并且夹紧力不要过大。
二、主要性能规范
|
公称压力
|
实验压力
|
工作压力
|
适用温度
|
适用介质
|
|
|
强度
|
密封
|
||||
|
1.6
|
2.4
|
1.76
|
1.6
|
80
|
水
|
三、主要零部件材料:
|
零件名称
|
阀体、阀盖、阀瓣
|
密封垫
|
阀轴、压盖
|
弹簧
|
|
材料
|
铸铁
|
丁腈橡胶
|
黄铜
|
不锈钢
|

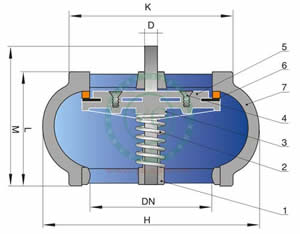

四、对夹式消声止回阀主要尺寸及重量
|
公称通经
ＤＮ（mm） |
尺寸（mm）
|
重量
（kg） |
|||
|
Ｌ
|
Ｄ
|
Ｄ1
|
螺栓
|
||
|
40
|
62
|
105
|
85
|
4-M16×150
|
2.3
|
|
50
|
67
|
127
|
105
|
4-M16×150
|
2.5
|
|
65
|
73
|
139
|
120
|
4-M16×150
|
4
|
|
80
|
80
|
152
|
135
|
8-M16×160
|
5
|
|
100
|
102
|
172
|
155
|
8-M16×190
|
7.5
|
|
125
|
120
|
225
|
185
|
8-M16×230
|
15
|
|
150
|
140
|
232
|
210
|
8-M20×240
|
19
|
|
200
|
165
|
286
|
265
|
12-M20×260
|
33
|
|
250
|
210
|
350
|
320
|
12-M22×310
|
56
|
|
300
|
260
|
430
|
400
|
12-M22×380
|
102
|
