GJ941X电动管夹阀

- 产品型号:
- GJ941X
- 产品口径:
- 25～300mm
- 产品压力:
- 0.6～2.5MPa
- 产品材质:
- 铸铁、铸钢、不锈钢
联系我们

产品说明

一、产品[GJ941X电动管夹阀]详细资料：

产品名称：电动气动管夹阀

产品型号：GJ941X

详细资料：GJ941X型电动管夹阀门是工业生产中管路控制系统的重要装置，由瑞典引进现已转化为国产化，具有截止、调节之功能。GJ-B型胶管阀门与电动执行器及其它仪表配合使用可实现自动控制及调节介质流量、压力、液位等参数，具有结构简单、操作灵活、安装维修方便、使用寿命长等优点。本系列产品是按照GB2555-81标准设计制造，适于工作环境温度-30℃~+120℃、管道压力低于1.2MPa的场所使用，广泛用于石油、发电、冶金、矿山等工业部门。

技术数据和性能参数:

规格：DN20-800。适用介质温度零下50°-350℃

公称压力：PN1MPa。壳体试验压力：1。5PN。

密封压力：1PN。

适用介质：淡水、污水、海水、盐水、煤气、食品、药品、各种酸碱盐类及其它介质。

用途：矿山、化工、制药、制糖、冶炼、造纸、淀粉、味精、酒类酿造、电厂化水、选矿氰化、碳浆、采矿控制流沙、流渣、洗煤、污水净化及一切腐蚀性、非腐蚀性、小颗粒介质半流体的低压线和容器上都可作调节和堆放截止使用。

主要特点

主要解决了我国低压阀门的几个问题。

1、去掉了阀杆填料，解决了动密封，杜绝了介质跑、冒、滴、漏问题，内渗外漏为零。

2、解决了阀体与密封件不能分开等问题，胶管可定期更换。

3、具有较高的耐腐、耐磨能力。

4、颗粒介质、结晶介质都可以开启和关闭。

5、结构简单、维修方便，材料易得、输送阻力小，开启容易、性能可靠，符合价值工程。

6、不同介质可选用不同材质的胶管。（我公司拥有多年生产特种胶管经验，可满足各工况需求，超耐磨采用进口配方胶料，耐高温采用橡胶王混合胶料）

二、主要性能规范：

适用温度	适用介质
≤85℃	矿浆、磨料、干湿型粉尘类

三、主要零件材料：

名称	材料
阀体	铝合金
套管	橡胶
阀杆	铸铜、碳钢
压杆	球墨铸铁
电动头	组合件
托架	球墨铸铁

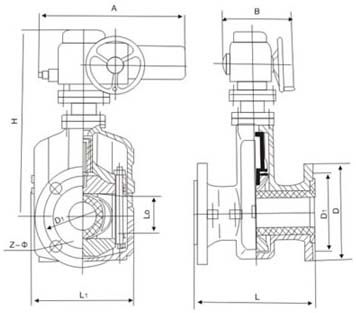

四、凯斯特牌电动夹管阀主要外形连接尺寸（mm）：

公称	公称	工作	L	L1	L0	D	D1	Z-Φ	H	电动装置
通径	压力	压力								型号	A	B	D0	kw
(DN)	（MPa）	（MPa）								型号	A	B	D0	kw
25	0.6	0.6	160	124	31	115	85	4-14		ZA5-14	443	133		0.12	18
32			165	145	40	*140	100	4-18
40			190	157	50	*150	110	4-18
50			210	160	60	160	125	4-18		ZA10-18	552	425		0.25	71
65			250	199	74	180	145	4-18		ZA15-15	552	425	305	0.37	80
80			300	222	88	195	160	4-18		ZA30-18	552	425	305	0.75	92.9
100			350	250	106	215	180	8-18		ZA30-18	552	425	305	0.75	101
125			430	318	134	245	210	8-18					305
150			500	350	158	280	240	8-23	1000
200	0.4	0.4	650	446	206	335	295	8-23	1174	ZA14-18	766	390	305	1.1	265
250			800	516	256	*395	350	12-23
300			950	562	304	*445	400	12-23
采用标准设计与制造：Q/JBGN02 结构长度：Q/JBGN02 法兰连接尺寸：JB78（PN1.0MPa）

注：带*者法兰标准为GB4216（PN1.0MPa）

订货须知：
一、①电动夹管阀产品名称与型号②电动夹管阀口径③电动夹管阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的电动夹管阀型号，请按电动夹管阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
