柱塞阀
UJ41H铸钢柱塞式截止阀
    • 产品型号:
    • ZZYVP-16 ZZV-16
    • 产品口径:
    • DN20∽DN150
    • 产品压力:
    • 0.1-1.0
    • 产品材质:
产品说明
  • 一、结构及工作原理:

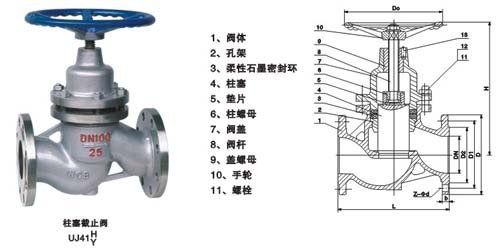

       凯斯特牌柱塞式截止阀是由阀体、阀盖、阀杆、柱塞、密封圈、手轮等零七八碎件组成(如图)。当旋转手轮时,通过阀杆带动柱塞,使柱塞顶斜锥面与阀座锥面往复离合,完成阀门的开启和关闭。
        在阀门中,柱塞与密封圈间采用过盈配合。通过调节阀盖固定螺栓的压紧,使密封圈被压缩,内圈紧包柱塞外圈紧贴阀腔内壁,这样在密封圈上所产生的径向分力将在于流体的压力,从而保证了密封性,杜绝了外泄漏。
        由于密封圈采用回弹性强,而靡性高的无毒新型密封材料,所以密封可靠、经久耐用。阀座与柱塞的锥面密封部位,采用优质耐靡材料,能保证阀门的使用寿命。
        本阀门结合柱塞阀的无泄漏优点和截止阀的启闭快特点,成为一个结构新颖、用途广泛的新品种。
    二、柱塞阀式截止阀的安装及维修:
        1、凯斯特生产的柱塞式截止阀出厂前每只均经过调试,按标准试压,持续三分钟无渗漏使用时只需外表及孔腔清洗干净,不必拆洗和调整更动,基本上可保证在一年内无须检修。
        2、本阀门可在管疲乏上任意位置安装。介质流动方向见阀体上箭头所示。
        3、经过一段时间的使用如有渗漏必须先交无效分蘖门开启后,再将阀盖上的压紧螺栓均匀地略加旋紧压至不漏即可,不宜盲目将螺栓拧得太紧,造成密封圈压坏,失去密封作用。
        4、当密封圈损坏需要更换时应注意防止柱塞和新密封圈表面划痕和碰伤。
     三、应用规范:
    设计与制造
    柱塞阀、柱塞阀截止阀、GB12235,柱塞闸阀GB12234
    结构长度
    国标GB12221、部标JB97、美标ANSI、B16.10
    法兰结构尺寸
    JB81-59、HB5010-58、HG20592  20635、ANSI、B16.5
    检查和试验
    按GB/T13927-1992或IBJ16006-1990、API598之规定
    四、性能规范:
    阀体材料
    适用温度
    适用介质
    范围压力
    铸钢
    ≤425℃
    水、蒸气、石油
    PN1.6-10
    不锈钢
    ≤300℃
    硝酸、醋酸
    PN1.6-10
    含钼不锈钢
    ≤300℃
    氮、氢、氨、尿素
    PN1.6-10
    蒙乃尔
    ≤300℃
    氢、氟、酸
    PN1.6-10
    铬钼矾钢
    ≤600℃
    蒸气、石油
    PN1.6-10
    五、柱塞截止阀的性能规范:
    阀体材料
    适用温度
    适用介质
    范围压力
    铸钢
    ≤425℃
    水、蒸气、石油产品
    PN1.6-16MPa
    不锈钢
    ≤300℃
    硝酸、醋酸
    通径范围
    含钼不锈钢
    ≤300℃
    氮、氢、氨、尿素等
    DN15-400mm
    蒙乃尔
    ≤300℃
    氢氟酸
    六、UJ41H-16C主要外开尺寸和连接尺寸:单位:mm

    DN
    L
    D
    D1
    D2
    b
    Z-φd
    H≈
    H1≈
    D0
    重量
    (公斤)
    15
    130
    95
    65
    45
    14
    4-14
    145
    157
    100
    3.5
    20
    150
    105
    75
    55
    14
    4-14
    149
    165
    120
    4.4
    25
    160
    115
    85
    65
    14
    4-14
    166
    84
    140
    5.6
    32
    180
    135
    100
    78
    16
    4-18
    187
    213
    160
    8.5
    40
    200
    145
    110
    85
    16
    4-18
    208
    236
    180
    11.0
    50
    230
    160
    125
    100
    16
    4-18
    234
    268
    220
    15.0
    65
    290
    180
    145
    120
    18
    4-18
    284
    330
    240
    21.0
    80
    310
    195
    160
    135
    20
    8-18
    314
    358
    280
    30.0
    100
    350
    215
    180
    155
    20
    8-18
    365
    427
    320
    41.0
    125
    400
    245
    210
    185
    22
    8-18
    401
    475
    360
    60.0
    150
    480
    280
    240
    210
    24
    8-23
    415
    505
    400
    82.0
    200
    600
    335
    295
    265
    26
    12-23
    508
    626
    450
    147.0
    250
    650
    405
    355
    320
    30
    12-25
    590
    740
    500
    220.0
    300
    750
    460
    410
    375
    30
    12-25
    1000
    1160
    560
    290
    350
    850
    520
    470
    435
    34
    16-25
    1040
    1210
    640
    450
    400
    914
    580
    525
    485
    36
    16-30
    1200
    1400
    720
    725
    七、 UJ41H-25C主要外开尺寸和连接尺寸:单位:mm

    DN
    L
    D
    D1
    D2
    b
    Z-φd
    H≈
    H1≈
    D0
    重量
    (公斤)
    15
    130
    95
    65
    45
    16
    4-14
    145
    157
    100
    3.5
    20
    150
    105
    75
    55
    16
    4-14
    149
    165
    120
    4.4
    25
    160
    115
    85
    65
    16
    4-14
    166
    84
    140
    5.6
    32
    180
    135
    100
    78
    18
    4-18
    187
    213
    160
    8.5
    40
    200
    145
    110
    85
    18
    4-18
    208
    236
    180
    12.0
    50
    230
    160
    125
    100
    18
    4-18
    234
    268
    220
    16.0
    65
    290
    180
    145
    120
    20
    8-18
    284
    330
    240
    22.0
    80
    310
    195
    160
    135
    22
    8-18
    314
    358
    280
    32.0
    100
    350
    230
    190
    160
    24
    8-23
    365
    427
    320
    46.0
    125
    400
    270
    220
    188
    28
    8-25
    401
    475
    360
    65.0
    150
    480
    300
    250
    218
    30
    8-25
    415
    505
    400
    92.0
    200
    600
    360
    310
    278
    34
    12-25
    508
    626
    450
    165.0
    250
    650
    425
    370
    332
    36
    12-30
    590
    740
    500
    250.0
    300
    750
    485
    430
    390
    40
    16-30
    1000
    1160
    560
    305
    350
    850
    550
    490
    448
    44
    16-34
    1040
    1210
    640
    470
    400
    914
    610
    550
    505
    48
    16-34
    1200
    1400
    720
    780
    八、UJ41H-40C主要外开尺寸和连接尺寸:单位:mm

    DN
    L
    D
    D1
    D2
    D6
    b
    Z-φd
    H≈
    H1≈
    D0
    重量
    (公斤)
    15
    130
    95
    65
    45
    40
    16
    4-14
    145
    157
    100
    3.5
    20
    150
    105
    75
    55
    51
    16
    4-14
    149
    165
    120
    4.4
    25
    160
    115
    85
    65
    58
    16
    4-14
    166
    84
    140
    5.6
    32
    180
    135
    100
    78
    66
    18
    4-18
    187
    213
    160
    8.5
    40
    200
    145
    110
    85
    76
    18
    4-18
    208
    236
    180
    12.0
    50
    230
    160
    125
    100
    88
    20
    4-18
    234
    268
    220
    16.0
    65
    290
    180
    145
    120
    110
    22
    4-18
    284
    330
    240
    22.0
    80
    310
    195
    160
    135
    121
    22
    8-18
    314
    358
    280
    32.0
    100
    350
    230
    190
    160
    150
    24
    8-23
    365
    427
    320
    46.0
    125
    400
    270
    220
    188
    176
    28
    8-25
    401
    475
    360
    70.0
    150
    480
    300
    250
    218
    204
    30
    8-25
    415
    505
    400
    93.0
    200
    600
    375
    320
    282
    260
    38
    8-30
    508
    626
    450
    185.0
    250
    650
    445
    385
    345
    313
    42
    12-34
    590
    740
    500
    275
    300
    750
    510
    450
    408
    364
    46
    12-34
    1000
    1160
    560
    340
    350
    850
    570
    510
    465
    422
    52
    16-34
    1040
    1210
    640
    510
    400
    914
    655
    585
    535
    474
    58
    16-41
    1200
    1400
    720
    850
    九、UJ41H-64C主要外开尺寸和连接尺寸:单位:mm

    DN
    L
    D
    D1
    D2
    D6
    b
    Z-φd
    D0
    15
    170
    105
    75
    55
    41
    18
    4-14
    140
    20
    190
    125
    90
    68
    51
    20
    4-18
    160
    25
    210
    135
    100
    78
    58
    22
    4-18
    180
    32
    230
    150
    110
    82
    66
    24
    4-23
    200
    40
    260
    165
    125
    95
    76
    24
    4-23
    240
    50
    300
    175
    135
    105
    88
    26
    4-23
    280
    65
    340
    200
    160
    130
    110
    28
    8-23
    320
    80
    380
    210
    170
    140
    121
    30
    8-23
    360
    100
    430
    250
    200
    168
    150
    32
    8-25
    400
    125
    500
    295
    240
    202
    176
    36
    8-30
    450
    150
    550
    340
    280
    240
    204
    38
    8-34
    500
    200
    600
    405
    345
    300
    260
    44
    12-34
    560
    250
    650
    470
    400
    352
    313
    48
    12-41
    640
    300
    750
    530
    460
    412
    364
    54
    16-41
    800
    订货须知:
    一、①UJ41H柱塞截止阀产品名称与型号②UJ41H柱塞截止阀口径③柱塞阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定凯斯特公司的柱塞阀型号,请按柱塞阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
    感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
