JS45Y高压耐磨矿砂Y型料浆阀

- 产品型号:
- JS45Y
- 产品口径:
- DN25-300
- 产品压力:
- 0.6-6.4mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、产品[JS45Y型料浆阀]详细资料：

产品名称： Y型料浆阀

产品型号： JS45Y

产品口径： DN25-DN300
压力： 0.6mpa-6.4mpa
材质：铸钢、不锈钢、铬钼钢

详细资料：阀门采用Y型直通式Z结构,流阻小、不容易结疤，左右阀体分开式，两阀体之间夹有阀座，维修时只需拆开两阀体的螺栓就可清洗或修理，若有损坏的零件也可以及时更换，阀体内腔受冲刷较严重的部位装有硬质合金的保护衬板，在开启阀门时，可以保护阀体不被介质冲刷、腐蚀，从而大大地提高了阀门的使用寿命，密封面之间堆焊硬质合金，硬度高，阀瓣采用球冠形密封面，阀座选用一个极小平面的锥形密封面。这样，在阀瓣与阀座密合时形成一种类似线密封的密封形式，密封交果极佳。此外还可有较的防止了结疤的现象，阀门带有上密封结构，全开时可以保护填料，阀门导向装置设置在体腔外部，不与介质接触，防止了类似闸阀的导向部位卡死现象。直通式截止阀根据不同的通径选用了一个或两个轴承，以达到启闭省力的目的，驱动方式有：手动、电动、齿轮传动可供选择。

产品用途：

高压、耐磨矿砂料浆阀是氧化铝工况中输送矿砂料浆的主控阀门，要求达到“三耐一防” 的高性能，即耐磨、耐压、耐冲刷、防止结疤。放底结构设计为凸型，阀体为V型，并提供提升和下降两种工作方式阀瓣。目前该项产品已完全能满足国内市场需求，为氧化铝工业的扩产、提产做出了一定的贡献，也使企业在创汇、节汇上取得了更好的成绩。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。各种操作方式，例如手动，气动（弹簧复位式，双作用式、带手轮和不带手轮），电动，液动，伞齿轮等。

产品执行标准：
设计制造按：ASMEB16.34(Class150为缩径设计)、BS1873
法兰端尺寸按：ASMEB16.5GB/T9II3.6
检验标准：API598

安装与保养:　　

1、阀门应整齐地存放在通用风干燥斩库房内，严禁堆置或露天存放，阀门通径两端须用盲板堵塞。
2、安装前须仔细核对阀门上的标志及合格证是否符合使用要求，并将阀门清洗干净，清除在运输、存放过程中造成的损害。
3、本阀门可安装于任何工作位置，但须注意检修和操作方便。
4、安装时应采用标准力矩板手将连接法兰的螺柱对称交错拧紧，并应避免扭曲或过紧。
5、使用过程中应经常保持清洁，阀杆螺纹、带有推力轴承部分必须定期润滑。

6、电动装置的维护和保养请按“阀门电动装置说明书”要求进行。

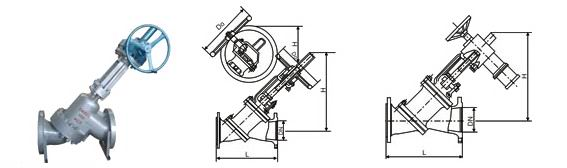

二、JS45YY型料浆阀主要外形连接尺寸：

型号	公称压力PN	尺寸（mm）
型号	公称压力PN	DN	50	100	125	150	150△	200	250	300
SJS45Y-16C SJS545Y-16C	1.6	L	230	350	400	480	480	600	730	850
		H	320	464	510	710	595	810	920	1120
		DO	240	280	320	360	360	500	500	600
		重量WT（kg）	36	66	90	105	105	185	305	420
SJS45Y-25C SJS545Y-25C	2.5	L	230	350	400	480	480	600	730	850
		H	320	464	510	710	595	810	920	1120
		DO	240	280	320	360	360	500	500	600
		重量WT（kg）	38	69	95	114	114	195	315	435
SJS45Y-40C SJS545Y-40C	4.0	L	230	350	400	480	480	600	730	850
		H	320	464	510	710	595	810	920	1120
		DO	240	280	320	360	360	500	500	600
		重量WT（kg）	42	70	95	114	114	195	315	435
SJS45Y-64C SJS545Y-64C	6.4	L	380	430	500	550	550	650	775	900
		H	350	490	550	750	635	860	980	1120
		DO	360	400	400	500	500	600	680	800
		重量WT（kg）	47	75	105	124	124	210	335	460

三、Y型料浆阀主要外形尺寸：

规格		驱动方式	L	D	D1	D2	D3	B	Z-φ	f	D1	H	驱动装置^*
DN（mm）	NPS（in）	驱动方式	L	D	D1	D2	D3	B	Z-φ	f	D1	H	驱动装置^*
50	2	手动	372（361）^*	165	127	108	82.55	22.5	8-20	8	350	426	-
80	3		390	210	168.5	146	123.82	29	8-22	8	400	615	-
100	4		468（461）^*	255	200	175	149.22	32	8-22	8	500	730	-
125	5		546	280	235	210	180.98	35	8-22	8	500	810	-
150	6	齿动	619	320	270	241	211.12	37	12-22	8	460	1320	BA-1
200	8		743（736）^*	380	330	302	269.88	41.5	12-26	8	460	1450	BA-1
250	10		848（841）^*	445	387.5	356	323.85	48	16-30	8	500	1430	BA-2
150	6	电动	619	320	270	241	211.12	37	12-22	8	550	1200	SMC-1
200	8		743（736）^*	380	330	302	269.88	41.5	12-26	8	305	1380	SMC-1
250	10		848（841）^*	445	387.5	356	323.85	48	16-30	8	457	1280	SMC-2

四、Y型料浆阀主要外形尺寸：

规格		驱动方式	L	D	D1	D2	D3	B	Z-φ	f	D1	H	驱动装置^*
DN（mm）	NPS（in）	驱动方式	L	D	D1	D2	D3	B	Z-φ	f	D1	H	驱动装置^*
50	2	手动	378	165	127	108	82.55	25.5	8-20	8	350	465	-
80	3		470	210	168.5	146	123.82	32	8-22	8	400	520	-
100	4		546	275	216	175	149.22	38.5	8-26	8	450	650	-
125	5		610	330	267	210	180.98	44.5	8-30	8	500	720	-
150	6		634（641）^*	355	292	241	211.12	48	12-30	8	500	1018	BA-2
200	8	齿动	771	420	349	302	269.88	55.5	12-33	8	500	1140	BA-2
250	10	齿动	882.5（641）^*	510	432	356	323.85	63.5	16-36	8	600	1150	BA-3
150	6	电动	634（641）^*	355	292	241	211.12	48	12-30	8	305	1140	SMC-0
200	8		771	420	349	302	269.88	55.5	12-33	8	400	1200	SMC-1
250	10		88.5（865）^*	510	432	356	323.85	63.5	16-36	8	457	1280	SMC-2

五、150Lb美标Y型料浆阀主要尺寸

DN	50	80	100	125	150	200		250		300		350		400
驱动方式	手动	手动	手动	手动	手动	齿动	电动	齿动	电动	齿动	电动	齿动	电动	齿动
L	230	310	350	400	480	600	600	730	730	850	850	980	980	1100
Do	250	250	250	320	360	450	305	450	305	450	305	600	305	600
H	320	390	420	510	595	800	980	920	1025	1075	1050	1140	1080	1240
电装齿轮装置型号	-	-	-	-	-	BA-1	SMX-00	BA-1	SMX-00	BA-1	SMX-00	BA-1	SMX-0	BA-2

六、300Lb美标Y型料浆阀主要尺寸

DN	2	3	4	5	6	8	8	10	10
驱动方式	手动	手动	手动	手动	齿动	齿动	电动	齿动	电动
L	361	405	461	546	619	736	736	841	841
Do	305	350	500	500	550	600	305	700	457
H	426	490	730	810	1320	1450	1500	1450	1550
电装齿轮装置型号	-	-	-	-	BA-2	CSX-2	SMC-1	CSX-1	SMC-2

七、600Lb美标Y型料浆阀主要尺寸

DN	2	2	3	4	6	6	8	8	10	10
驱动方式	手动	电动	手动	手动	齿动	电动	电动	齿动	齿动	电动
L	378	378	470	546	634	634	771	771	865	865
Do	305	200	350	450	600	305	400	650	700	457
H	465	426	520	650	1016	1105	1200	1140	1150	1280
电装齿轮装置型号	-	SMC-04	-	-	CSX-3	SMC-0	SMC-1	BA-2	BA-2	SMC-2

订货须知：
一、①Y型料浆阀产品名称与型号②Y型料浆阀口径③Y型料浆阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的Y型料浆阀型号，请按Y型料浆阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
