J65Y直流式对焊截止阀

- 产品型号:
- J65Y
- 产品口径:
- 80-300mm
- 产品压力:
- 16.0-32.0Mpa
- 产品材质:
- WCB 不锈钢
联系我们

产品说明

一、产品[J65Y直流式对焊截止阀]的详细资料:

产品名称：直流式对焊截止阀

规格型号：J65Y-320/DN20 25 32

结构特点：

1、阀体、阀盖采用整体模锻件；
2、阀体、阀盖采用夹箍结构连接，并用紧定螺钉固定；
3、密封面为锥面密封，密封面堆焊硬质合金，硬度高，抗擦伤性强；
4、阀瓣与阀杆连接采用滚珠连接，转动灵活，自动定心好，密封性好；
5、阀杆表面经QPQ硬化处理，硬度高，耐磨性好。
6、阀杆与介质通道成锐角，流阻小，杂质不易堆积，适用于排污工况。

用途：

本系列阀主要用于锅炉高压排污管道系统，也可用于其它杂质多要求阀门流阻小的管道系统，作启闭装置用。其最高工作温度≤425℃。阀门必须处于全开或全关状态，不能工作在中间位置作调节流量用。

二、主要零件材料：

零件名称	材料牌号
阀体	WCB	WC6	WC9
活塞	A105	WC6	WC9
阀盖	25	12Cr1MoVA
阀杆	1Cr17Ni2	20Cr1Mo1V1A
密封环	05F	05F	柔性石墨
四开环	1Cr13	20CrMOIVIA
填料	BSP-600	BSP-600
支架	WCB	WCB
阀杆螺母	ZQAL9-4	ZQAL9-4

三、应用规范：

1、设计制造JB3595规定
2、结构长度按JB3595规定或按用户要求
3、连接端按JB3595规定或按用户要求
4、阀门检查和试验按JB3595规定

四、订货号、尺寸和重量：

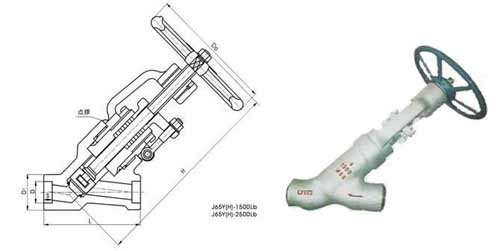

公称通径 DN（mm）	尺寸（mm）						重量（Kg）
公称通径 DN（mm）	L	D1	Do	H	Lo	L1	重量（Kg）
PN32（320） J565Y-320V型
80	390	64	120	750	-	-	121
100	480	108	185	870	-	-	212
125	533	132	218	995	-	-	312
150	610	166	245	1205	-	-	510
175	750	175	278	1565	-	-	708
200	762	200	290	1670	-	-	980
225	850	108	310	1705	-	-	1060
250	914	248	348	1870	-	-	1380
300	1041	300	430	2335	-	-	2824
P54（140） J565Y-P54140V型
80	390	64	120	750	-	-	130
100	480	108	185	870	-	-	212
125	580	132	218	995	-	-	312
150	630	166	245	1205	-	-	510
175	750	175	278	1565	-	-	708
200	771	200	290	1670	-	-	980
225	850	108	310	1705	-	-	1060
250	930	248	348	1870	-	-	1380
300	1060	300	430	2335	-	-	2824

订货须知：
一、①直流式对焊截止阀产品名称与型号②直流式对焊截止阀口径③直流式对焊截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的直流式对焊截止阀型号，请按直流式对焊截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
