H61Y高压电站止回阀

- 产品型号:
- H61Y
- 产品口径:
- 10-100mm
- 产品压力:
- 10.0-32.0Mpa
- 产品材质:
- WCB 不锈钢
联系我们

产品说明

一、产品[H61Y高压电站止回阀]详细资料：

高压电站止回阀型号：H61Y
口径：DN15～600mm
压力：PN25.0～32.0MPa
温度：≤540℃
材料：增强柔性石墨、硬质合金
设计标准：E101、JB/T3595-93

产品慨述及用途：

高压电站止回阀支管两端为焊结结构，焊结坡口可按标准或用户要求制作，适用于火电厂、石油化工、冶等高温高压的水、蒸气、油品、过热蒸汽的管道上作防止介质回流的装置。一种是遵循ANSIB16.34和JIS E101标准的引进型；另一种是Jb3595标准的国标型。其遵循的温度、压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料：一种是低碳钢，另一种是柔性石墨夹316丝（网）。密封面堆焊钻基硬质合金。其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。焊接连接的止回阀适用于公称压力PN20.0～32.0Mpa，工作温度≤540℃(其中P(57)170V工作温度为570℃)的石油、化工、水力、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。

产品结构特点：

1.产品设计制造按E101和JB/T3595-93标准的规定，结构合理，性能优良，造型。
2.阀门中腔采用压力自紧式密封结构，介质压力越高,密封性能越好。
3.支管两端为对焊连接，适应不同的接管要求。阀瓣整体淬火，并能在阀体上下移动，介质倒流时，借介质压力和弹簧自动阀瓣关闭。4.阀体、阀盖均为模锻件。阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
5.高温耐压部件采用优质耐热合金钢制造,安全可靠,性能稳定,使用寿命长。止回阀应安装在水平管道上介质流向从下往上流（正流）。

产品执行标准:

1．设计制造与验收按火力发电阀门标准ANSIB16.34　API6D　GB12236 E101和JB/T3595、DL/T531标准规定。

2、结构长度按E101、JB/T2766、GB/T15188.1 ANSIB16.10　GB12221标准规定或按用户要求。

3、压力-温度等级按E101、JB/T3595 API598　GB9131 标准规定。

4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25 ANSIB16.25标准规定或按用户配管尺寸要求

二、H61Y-200 H61Y-250 H61Y-320高压电站止回阀性能规范:

公称压力PN（MPa）	试验压力Ps（MPa）		工作压力			工作温度（度）	适用介质
公称压力PN（MPa）	强度	密封（液）	P54	P55	P57	工作温度（度）	适用介质
10.0	15.0	11.0				≤425	水、蒸气、油品
16.0	24.0	17.6
20.0	30.0	22.0
25.0	37.5	27.5
32.0	48.0	36.0
P5410	30.0	22.0	10			≤540	蒸汽
P5414	37.5	27.5	14
P5417	48.0	36.0	17
P5510	37.5	27.5		10		≤550
P5514	48.0	36.0		14
P5517	53.0	39.0		17
P5710	48.0	36.0			10	≤570
P5714	55.0	40.0			14
P5717	60.0	44.0			17

三、H61Y-200 H61Y-250 H61Y-320高压电站止回阀主要零件材料:

型号	零件名称
型号	阀体	阀瓣	弹簧	阀杆	填料	压板	阀盖	锁紧螺母
H61Y-250 H61Y-320	碳钢	碳钢	弹簧钢	不锈钢	柔性石墨	碳钢	碳钢	优质碳素钢
H61Y-P₅₄100V H61Y-P₅₇170V	铬钥钒钢	铬钥钒钢	弹簧钢	铬钥钒钢	柔性石墨	铬钥钒钢	铬钥钒钢	铬钥钢

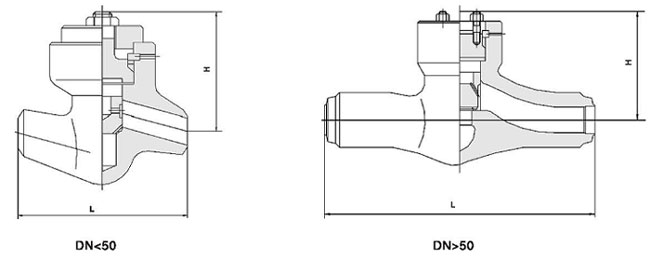

四、H61Y-250 H61Y-320高压电站止回阀安装尺寸及重量：

GB 25.0MPa
DN	10	15	20	25	32	40	50	65	80	100
L	120	170	170	170	200	230	350	326	470	560
H	155	200	210	210	245	270	300	410	370	420
Wt	2.5	8.5	9	10	14	21	28	-	-	-
GB 32.0MPa
DN	10	15	20	25	32	40	50	65	80	100
L	120	170	170	170	200	230	350	326	470	560
H	155	200	210	210	245	270	300	410	370	420
Wt	2.5	8.5	9	10	14	21	28	-	-	-
P54140V
DN	10	15	20	25	32	40	50	65	80	100
L	120	170	170	170	200	230	350	326	470	560
H	155	200	210	210	245	270	300	410	370	420
Wt	2.5	8.5	9	10	14	21	28	-	-	-
P54170V
DN	10	15	20	25	32	40	50	65	80	100
L	120	170	170	170	200	230	350	326	470	560
H	155	200	210	210	245	270	300	410	370	420
Wt	2.5	8.5	9	10	14	21	28	-	-	-
P57170V
DN	10	15	20	25	32	40	50	65	80	100
L	120	170	170	170	200	230	350	326	470	560
H	155	200	210	210	245	270	300	410	370	420
Wt	2.5	8.5	9	10	14	21	28	-	-	-

订货须知：

一、①H61Y-200 H61Y-250 H61Y-320高压电站止回阀产品名称与型号②-200 H61Y-250 H61Y-320高压电站止回阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定凯斯特阀门H61Y-250 H61Y-320高压电站止回阀型号，请按-200 H61Y-250 H61Y-320高压电站止回阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
