J41W不锈钢美标截止阀
    • 产品型号:
    • J41W
    • 产品口径:
    • 1/2-8"
    • 产品压力:
    • 150-1500LB
    • 产品材质:
    • 硅锰钢，不锈钢，球铁，铸钢，铸铁
    联系我们
产品说明
  • 一、产品[J41W不锈钢美标截止阀]详细资料：
    产品名称: 美标截止阀 不锈钢美标截止阀
    产品型号:J41W
    详细介绍：J41W系列不锈钢美标法兰截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短，J41W截止阀具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。
    J41W系列不锈钢材质截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它阀门。
    J41W不锈钢美标截止阀的持点：
    1、不锈钢截止阀结构比闸阀简单，制造与维修都较方便。
    2、密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
    3、启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
    4、启闭力矩大、启闭较费力，启闭时间校长。
    5、流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
    6、介质流动方向：公称压力PN≤16MPa时，一般采用顺流，介质从阀瓣下方向上流；公称压力PN≥20MPa时，一般采用逆流，介质从阀瓣上方向下流．以增加密封件能。使用时，截止阀介质只能单方向流动，不能改变流动方向。
    7、J41W美标截止阀全开时阀瓣经常受冲蚀。
    J41W不锈钢系列美标截止阀可选用的材料如下：
    301—延展性好，用于成型产品。也可通过机械加工使其迅速硬化。焊接性好。抗磨性和疲劳强度优于304不锈钢。
    304— 即18/8不锈钢。GB牌号为0Cr18Ni9。304材质不锈钢截止阀在浓度≤65%的沸腾温度以下的硝酸中，具有很强的抗腐蚀性。对碱溶液及大部分有机酸和无机酸亦具有良好的耐腐蚀能力。在空气中或化学腐蚀介质中能够抵抗腐蚀的一种高合金钢。
    316—继304之後，第二个得到最广泛应用的钢种，主要用于食品工业、制药行业和外科手术器材，添加钼元素使其获得一种抗腐蚀的特殊结构。由于较之304其具有更好的抗氯化物腐蚀能力因而也作“船用钢”来使用。SS316则通常用于核燃料回收装置。18/10级不锈钢通常也符合这个应用级别。
    321—除了因为添加了钛元素降低了材料焊缝锈蚀的风险之外其他性能类似304。
    二、不锈钢美标截止阀试验压力Test pressure
    类别 Type
    Mpa
    PSI
    强度试验 Shell test
    3.0
    450
    高压密封试验（水）
    Sealing test（WATER）
    2.2
    314
    低压密封试验
    Sealing test（AIR）
    5-7巴Bar
    三、不锈钢美标截止阀主要性能规范Chief property and specification
    材质名称
    Name of material
    适用温度
    Working temeorature
    适用介质
    Avialable media
    CF8
    ≤200℃

    OCr18Ni9

    CF8N
    NITRIC ACID
    OCr18NiMo2ti
    硝酸类
    CF3
    NITRIC ACID
    OOCr18Ni10
    硝酸类
    CF3M
    NITRIC ACID
    OOCr17Ni14Mo2
    硝酸类

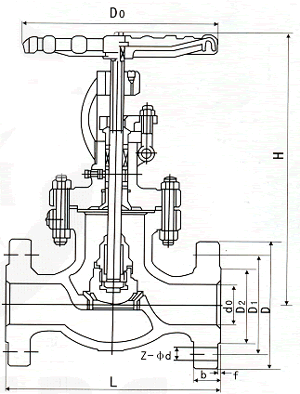

    四、150Lb连接尺寸和外形尺寸150Lb External and connecting dimensions （mm）
    公称通径NPS
    Norminal diameter
    单位
    Unit
    L
    D
    C
    G
    T
    n-Ф
    W
    H
    in
    mm
    1/2〞
    15
    mm
    108
    89
    60.5
    35
    12
    4-15
    125
    169
    in
    4.25
    3.5
    2.38
    1.38
    0.47
    4-0.59
    4.92
    6.65
    3/4〞
    20
    mm
    117
    98
    70
    43
    12
    4-15
    125
    180
    in
    4.61
    3.86
    2.76
    1.69
    0.47
    4-0.59
    4.92
    7.08
    1〞
    25
    mm
    127
    108
    79.5
    51
    12
    4-15
    125
    190
    in
    5
    4.25
    3.13
    2
    0.47
    4-0.59
    4.92
    7.48
    11/2〞
    40
    mm
    165
    127
    98.5
    73
    14.3
    4-16
    180
    347
    in
    6.5
    5
    3.88
    2.88
    0.56
    4-0.62
    7.09
    13.66
    2〞
    50
    mm
    178
    152
    120.5
    92
    15.9
    4-19
    180
    365
    in
    7
    6
    4.75
    3.62
    0.625
    4-0.75
    7.09
    14
    21/2〞
    65
    mm
    190
    178
    139.5
    105
    17.5
    4-19
    240
    381
    in
    7.5
    7
    5.50
    4.12
    0.69
    4-0.75
    9.45
    15.00
    3〞
    80
    mm
    203
    190
    152.4
    127
    19.1
    4-19
    280
    413
    in
    8
    7.5
    6
    5
    0.75
    4-0.75
    11.02
    16.25
    4〞
    100
    mm
    229
    229
    190.5
    157
    23.9
    8-19
    280
    500
    in
    9
    9
    7.5
    6.19
    0.94
    8-0.75
    11.02
    19.68
    6〞
    150
    mm
    394
    279
    241.5
    216
    26
    8-22
    360
    656
    in
    15.5
    11.00
    9.50
    8.5
    1.02
    8-0.88
    14.14
    22.25
    8〞
    200
    mm
    457
    343
    298.5
    270
    29
    8-22
    450
    660
    in
    18.00
    13.50
    11.75
    10.62
    1.12
    8-0.88
    17.75
    26.00
    五、不锈钢美标截止阀试验压力300LB  Test pressure 300LB
    类别Type
    Mpa
    PSI
    强度试验Shell test
    7.7
    1125
    高压密封试验（水）
    Sealing test（WATER）
    5.8
    815
    低压密封试验
    Sealing test（AIR）
    5-7巴 Bar
    六、不锈钢美标截止阀试验压力 600LB  Test pressure  600LB
    类别Type
    Mpa
    PSI
    强度试验Shell test
    15.4
    2225
    高压密封试验（水）
    Sealing test（WATER）
    5.8
    1628
    低压密封试验
    Sealing test（AIR）
    5-7巴Bar
    七、300Lb连接尺寸和外形尺寸300Lb External and connecting dimensions （mm）
    公称通径NPS
    Norminal diameter
    单位
    Unit
    L
    D
    T
    G
    C
    n-Ф
    W
    H
    in
    mm
    1/2〞
    15
    mm-
    152
    95
    15
    35
    66.5
    4-15
    125
    190
    in
    5.98
    3.74
    0.59
    1.38
    2.62
    4-0.59
    4.92
    7.48
    3/4〞
    20
    mm
    178
    117
    16
    43
    82.5
    4-19
    125
    212
    in
    7
    4.61
    0.62
    1.69
    3.25
    4-0.75
    4.92
    8.35
    1〞
    25
    mm
    203
    124
    18
    51
    89
    4-19
    160
    231
    in
    8
    4.9
    0.71
    2
    3.5
    4-0.75
    6.2
    9.1
    11/2〞
    40
    mm
    229
    156
    20.7
    73
    114.5
    4-22
    200
    391
    in
    9
    6.12
    0.81
    2.88
    4.51
    4-0.88
    7.87
    12.43
    2〞
    50
    mm
    267
    165
    22.3
    92
    127
    8-19
    200
    406
    in
    10.5
    6.5
    0.88
    3.62
    5
    8-0.75
    7.87
    16.00
    21/2〞
    65
    mm
    292
    190
    25.4
    105
    149
    8-22
    240
    457
    in
    11.50
    7.5
    1
    4.12
    5.87
    8-0.88
    9.45
    18.00
    3〞
    80
    mm
    318
    210
    28.5
    127
    168.5
    8-22
    280
    470
    in
    12.50
    8.25
    1012
    5
    6.62
    8-0.88
    11.02
    18.50
    4〞
    100
    mm
    356
    254
    31.8
    157
    200
    8-22
    320
    590
    in
    14.00
    10
    1.25
    6.19
    7.88
    8-0.88
    12.60
    22.30
    6〞
    150
    mm
    444
    318
    36.6
    216
    270
    12-22
    500
    711
    in
    17.50
    12.5
    1.44
    8.5
    10.62
    12-0.88
    19.68
    28.00
    8〞
    200
    mm
    559
    381
    41.3
    270
    330
    12-25
    500
    750
    in
    22.00
    15
    1.62
    10.62
    13.00
    12-1
    19.68
    29.50
    八、600Lb连接尺寸和外形尺寸600Lb External and connecting dimensions （mm）
    公称通径NPS
    Norminal diameter
    单位
    Unit
    L
    D
    T
    G
    C
    n-Ф
    W
    H
    in
    mm
    1/2〞
    15
    mm-
    152
    95
    15
    35
    66.5
    4-15
    160
    285
    in
    5.98
    3.74
    0.59
    1.38
    2.62
    4-0.59
    0.62
    11.22
    3/4〞
    20
    mm
    178
    117.5
    16
    43
    82.5
    4-19
    160
    285
    in
    7
    4.16
    0.62
    1.69
    3.25
    4-0.75
    0.62
    11.22
    1〞
    25
    mm
    203
    124
    18
    51
    89
    4-19
    160
    313
    in
    8
    4.9
    0.71
    2
    3.5
    4-0.75
    0.62
    12.32
    11/2〞
    40
    mm
    229
    156
    23
    73
    114.5
    4-22
    240
    365
    in
    9
    6.12
    0.91
    2.88
    4.51
    4-0.88
    9.45
    14.17
    2〞
    50
    mm
    267
    165
    25
    92
    127
    8-19
    240
    444
    in
    10.5
    6.5
    1.00
    3.62
    5
    8-0.75
    9.45
    17.50
    21/2〞
    65
    mm
    292
    190
    29
    105
    149
    8-22
    240
    483
    in
    11.50
    7.5
    1.12
    4.12
    5.87
    8-0.88
    9.45
    19
    3〞
    80
    mm
    318
    210
    32
    127
    168.5
    8-22
    280
    533
    in
    12.50
    8.25
    12.5
    5
    6.62
    8-0.88
    11.20
    21
    4〞
    100
    mm
    356
    273
    38.0
    157
    216
    8-25
    360
    622
    in
    14.00
    10.75
    1.5
    6.19
    8.5
    8-1.00
    14.17
    24.50
    6〞
    150
    mm
    444
    356
    47.7
    216
    292
    12-29
    500
    800
    in
    17.50
    14
    1.88
    8.5
    11.5
    12-1.14
    19.68
    31.50
    8〞
    200
    mm
    559
    419
    55.6
    270
    349
    12-32
    55.
    927
    in
    22.00
    16.50
    2.19
    10.62
    13.75
    12-1.25
    21.65
    36.50
    不锈钢截止阀，美标截止阀，不锈钢切断阀，J41W-150Lb，J41W-300Lb
    订货须知：
    一、①美标截止阀产品名称与型号②美标截止阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定凯斯特阀门美标截止阀型号，请按美标截止阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
