BJ41W/H保温截止阀

- 产品型号:
- BJ41W/H
- 产品口径:
- 25-300mm
- 产品压力:
- 1.0-6.0MPa
- 产品材质:
- 铸钢、不锈钢
联系我们

产品说明

一、产品[BJ41W/H截止阀]的详细资料：

产品名称：保温截止阀

保温夹套截止阀是指关闭(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，BJ41流阻小,但不能做节流用。适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶,及输送常温下会凝固的高粘度介质。

铸钢夹套保温截止阀设计与制造标准
●设计与制造：BS1873　、GB/T12235
●法兰尺寸：ANSI/ASME B16.5、JB/T79、GB9113
●压力温度：ANSI/ASME B16.34 、GB/T9131
●结构长度：ANSI/ASME B16.10　、GB/T12221
●对焊连接尺寸：ANSI/ASME B16.25 、GB/T12224
●检验与实验：API598、GB/T13927

二、夹套保温截止阀的材料明细表

零件名称	不锈钢系列				碳钢系列
零件名称	ZGICr18Ni9Tit系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12M02Ti系列	ZG00Cr17Ni14M02系列	WCB系列
阀体/阀盖	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	WCB
闸板	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	1Cr13
阀杆	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织	石墨
垫片	304＋PTFE	304L＋PTFE	316＋PTFE	316L＋PTFE	石墨＋304
压盖	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02系列	WCB
填料压环	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45
阀杆螺母	ZCuAI110Fe3	ZCuAI110Fe3	ZCuAI110Fe3	ZCuAI110Fe3	ZCuAI110Fe3
保温套	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	20#
手轮	QT400-17	QT400-17	QT400-17	QT400-17

三、主要性能规范：

型号	公称压力 PN（MPa）	试验压力PS（MPa）		适用温度（℃）	适用介质	保温套压力（MPa）
型号	公称压力 PN（MPa）	壳体	密封	适用温度（℃）	适用介质	保温套压力（MPa）
BJ41W-16P.R.C	1.6	2.4	1.8	≤350	硝酸类	≤1.0
BJ41W-25P.R.C	2.5	3.8	2.8	≤350	硝酸类	≤1.0

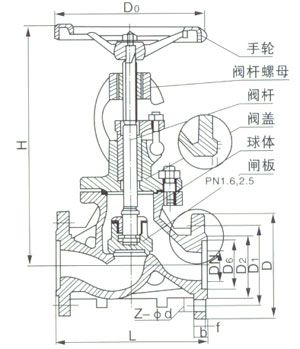

四、凯斯特牌保温截止阀I型主要外形尺寸和连接尺寸(II型法兰大一级)：

型号	公称通径 DN(㎜)	尺寸(㎜)
型号	公称通径 DN(㎜)	L	D	D1	D2	B-f	Z-φ	H	D0
BJ41WH-16PRC	15	130	95	65	45	16-2	4-14	170	120
	20	150	105	75	55	16-2	4-14	190	140
	25	160	115	85	65	16-2	4-14	205	160
	32	180	135	100	78	18-2	4-18	270	180
	40	200	145	110	85	18-3	4-18	310	200
	50	230	160	125	100	18-3	4-18	358	240
	65	290	180	145	120	18-3	4-18	373	280
	80	310	195	160	135	20-3	8-18	435	320
	100	350	215	180	155	20-3	8-18	500	360
	125	400	245	210	185	22-3	8-18	614	400
	150	480	280	240	210	24-3	8-23	674	400
	200	600	335	295	265	26-3	12-23	818	450
	250	730	405	355	320	30-3	12-25	969	550

型号	公称通径 DN(㎜)	尺寸(㎜)
型号	公称通径 DN(㎜)	L	D	D1	D2	B-f	Z-φ	H	D0
BJ41WH-25PRC	15	130	95	65	45	16-2	4-14	233	120
	20	150	105	75	55	16-2	4-14	275	140
	25	160	115	85	65	16-2	4-14	285	160
	32	180	135	100	78	18-2	4-18	302	180
	40	200	145	110	85	18-3	4-18	355	200
	50	230	160	125	100	20-3	4-18	362	240
	65	290	180	145	120	22-3	8-18	400	280
	80	310	195	160	135	22-3	8-18	430	320
	100	350	230	190	160	24-3	8-23	465	360
	125	400	270	220	188	28-3	8-25	550	400
	150	480	300	250	218	30-3	8-25	700	400
	200	600	360	310	278	343	12-25	780	450
	250	730	425	370	335	36-3	12-30	900	550

型号	公称通径 DN(㎜)	尺寸(㎜)
型号	公称通径 DN(㎜)	L	D	D1	D2	B-f	Z-φ	H
BJ41WH-40PRC	15	130	95	65	45	16-2	4-14	233
	20	150	105	75	55	16-2	4-14	275
	25	160	115	85	65	16-2	4-14	285
	32	180	135	100	78	18-2	4-18	302
	40	200	145	110	85	18-3	4-18	355
	50	230	160	125	100	20-3	4-18	370
	65	290	180	145	120	22-3	8-18	408
	80	310	195	160	135	22-3	8-18	436
	100	350	230	190	160	24-3	8-23	475
	125	400	270	220	188	28-3	8-25	558
	150	480	300	250	218	30-3	8-25	720
	200	600	375	320	282	38-3	12-30	800
BJ41WH-64PRC	15	170	105	75	55	18-2	4-14	240
	20	190	125	90	68	20-2	4-18	280
	25	210	135	100	78	22-2	4-18	290
	32	230	150	110	82	24-2	4-23	325
	40	260	165	125	95	24-3	4-23	360
	50	300	175	135	105	26-3	4-23	410
	65	340	200	160	130	28-3	8-23	430
	80	380	210	170	140	30-3	8-23	465
	100	430	250	200	168	32-3	8-25	537
	125	500	295	240	202	36-3	8-30	630
	150	550	340	280	240	38-3	8-34	790
	200	650	405	345	300	44-3	12-34	910

订货须知：
一、①保温截止阀产品名称与型号②保温截止阀口径③保温截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的保温截止阀型号，请按保温截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
