D315H/Y、D330H/Y美标凸耳式蝶阀

- 产品型号:
- D315H/Y、D330H/Y
- 产品口径:
- 2-40”
- 产品压力:
- 150-900LB
- 产品材质:
- WCB 不锈钢
联系我们

产品说明

一、产品[美标凸耳式蝶阀]详细资料：

产品名称: 美标凸耳式蝶阀、美标凸耳蝶阀
产品型号:D315H/Y、D330H/Y型

详细介绍：美标凸耳式蝶阀是我公司技术人员研制开发的新一代高性能产品，其性能已处于国内外先进水平、广泛适用于低压、中压、高压、钢铁冶金、石油、化工、电力等工业管道上作截断或调节介质流量用。该美标蝶阀采用三维偏心斜锥形阀座密封副，蝶板密封采用新型金属片与弹性材料层叠而成，嵌装在蝶板上与阀座吻合。利用蝶板摆动压紧密封，所以密封面摩擦阻力小，关闭具有越关越紧功能，这样密封性能可靠，开启确保密封面完全脱离接触，保证了密封面不受损伤。美标蝶阀结构特点排除了其它类型蝶阀开过位而不能密封的缺点，且在高曙下能正常使用，克服了其它类型阀门在高温下使用时因热膨胀而容易泄漏的缺点。

用途和特点

　　该系列蝶阀式我公司工程技术人员研制开发的新一代高性能产品，其性能已处于国内外先进水平、广泛适用于低压、中压、高压、钢铁治金、石油、化工、电力等工业管道上作截断或调节介质流量用。该阀门采用三维偏心斜锥形阀座密封，蝶板密封采用新型金属片与弹性材料层叠而成，嵌装在蝶板上与阀座吻合。利用蝶板摆动压紧密封，所以密封面摩擦阻力小，关闭时具有越关越紧功能，这样密封性可靠，开启确保密封面完全脱离接触，保证了密封面不受损伤。该蝶阀结构特点排除了其他类型蝶阀开过位而不能密封的缺点，且在高曙下能正常使用，克服了其它类型阀门在高温使用时因热膨胀而容易泄漏的缺点。该蝶阀耕具使用介质要求，选用不同密封面材料，以保证密封面耐磨损、耐腐蚀、使用寿命长。

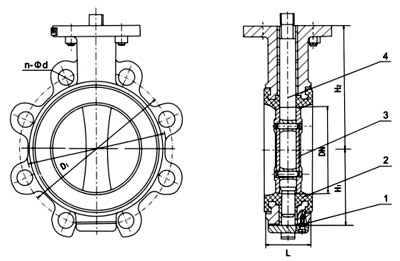

部件列表：1、阀体 2、阀座 3、蝶板 4、阀杆

二、主要技术参数

公称通径	DN（mm）	830W	830L
公称通径	DN（mm）	2"～36"	2"～36"
公称压力	PN（Mpa）	150Lb	300Lb
试验压力	强度试验	3.0	7.5
试验压力	密封试验	2.2	5.5
适用介质	水、蒸汽、油品、海水等
适用温度	-29℃～425℃

三、主要零件材料

名称	材料
阀体	WCB、CFB、CF8M
阀板	WCB、CFB、CF8M
帆杆	304、316、1Cr13
密封套	316、304
填料	柔性石墨、氟塑料

四、主要连接尺寸

型号	英寸	L		L1		D		D1		D2		H2		H1		H		M	Z-d
型号	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	M	Z-d
D315W/F 连接尺寸	2"	1.72	43	4.25	108	6.00	152	4.75	120.5	3.62	92	4.33	110	11.02	280	13.58	345	M18	4-19
	3"	1.93	49	4.50	114	7.50	190	6.00	152.5	5.00	127	4.92	125	12.40	315	14.96	380	M18	4-19
	4"	2.20	56	5.00	127	9.00	229	7.50	190.5	6.19	157	5.70	145	13.78	350	16.34	415	M20	8-19
	5"	2.50	64	5.50	140	10.00	254	8.50	216	7.32	186	6.50	165	15.35	390	17.91	455	M20	8-22
	6"	2.75	70	5.50	140	11.00	279	9.50	241.5	8.50	216	6.89	175	17.91	455	21.45	545	M20	8-22
	8"	2.80	71	5.90	150	13.50	343	11.75	298.5	10.62	270	8.26	210	20.67	252	24.21	615	M24	8-22
	10"	3.00	76	6.30	160	16.00	406	14.25	362	12.75	324	9.84	250	23.81	605	27.36	695	M24	12-25
	12"	3.38	86	4.00	178	19.00	483	17.00	298.5	15.00	381	11.24	285	28.74	730	32.78	830	M27	12-25
	14"	3.63	92	4.20	190	21.00	533	18.75	362	16.25	413	12.60	320	31.50	800	35.43	900	M27	12-29
	16"	4.00	102	8.50	216	23.00	597	21.25	432	18.50	470	13.98	355	34.25	840	38.58	980	M30	16-29
	18"	4.50	114	8.74	222	25.00	635	22.75	476	21.00	533	14.96	380	36.22	920	40.55	1030	M30	16-32
	20"	5.00	127	9.00	229	27.50	399	25.00	540	23.00	584	16.34	415	39.37	1000	43.70	1110	M33	20-32
	24"	6.06	154	10.50	267	32.00	813	29.50	578	27.25	692	18.70	475	45.51	1155	51.37	1305	M33	20-35
	30"	6.50	165	11.50	292	38.75	985	36.00	635	33.75	857	22.38	580	54.13	1375	60.03	1525	M39	28-35
	32"	7.50	190	12.50	318	41.75	1060	38.50	749.5	36.00	914	24.80	630	56.50	1435	62.40	1585	M39	28-41
	36"	8.00	203	13.00	330	46.00	1168	42.75	914	40.25	1022	26.77	680	62.40	1585	69.48	1765	M20	32-41
D330W/F 连接尺寸	6"	2.75	70					9.50	978	3.50	216	6.89	175	17.91	435	21.45	545	M20	8-22
	8"	2.80	71					11.75	1085	10.62	270	8.26	210	20.67	525	24.21	615	M24	8-22
	10"	3.00	76					14.25	240	12.75	324	9.84	250	23.81	605	27.36	695	M24	12-25
	12"	3.38	86					17.00	298	15.00	381	11.24	285	28.74	730	32.78	830	M27	12-25
	14"	3.63	92					18.25	362	16.25	413	12.64	320	31.50	800	35.43	900	M27	12-29
	16"	4.00	102					21.25	432	18.50	470	13.98	355	34.25	870	38.58	980	M30	16-29
	18"	4.50	114					22.75	476	21.00	533	14.96	380	36.22	920	40.55	1030	M30	16-32
	20"	5.00	127					25.00	540	3.00	584	16.34	415	39.37	1000	43.70	1110	M33	20-32
	24"	6.06	154					29.50	578	277.25	692	18.70	475	45.51	1156	51.37	1305	M33	20-35
	30"	6.50	165					36.00	635	33.75	857	22.38	580	54.13	1375	60.03	1525	M39	28-35
	36"	8.00	203					42.75	749	40.25	1022	26.77	680	62.40	1585	69.48	1765	M18	32-42
D315L 连接尺寸	2"	1.72	43	4.25	108	6.50	165	5.00	914	3.62	92	4.33	110	11.02	280	13.58	345	M20	8-19
	3"	2.50	64	4.50	114	8.26	210	6.63	1085	5.08	127	4.92	125	12.40	315	14.96	380	M20	8-22
	4"	2.50	64	5.00	127	10.00	254	7.87	127	6.18	157	5.70	145	13.78	350	16.34	415	M20	8-22
	5"	2.75	70	5.50	140	11.00	279	9.25	168	7.32	186	6.30	165	15.35	390	17.91	455	M20	12-22
	6"	3.00	76	8.30	210	12.50	318	10.63	200	8.50	216	6.89	175	17.91	455	21.45	545	M24	12-26
	8"	3.50	89	9.05	230	15.00	381	13.00	235	10.62	270	8.26	210	20.67	525	24.21	615	M27	16-29
	10"	4.50	114	9.84	250	17.50	445	15.24	270	12.75	324	9.84	250	23.81	605	27.36	695	M30	16-32
	12"	4.50	114	10.62	270	20.50	521	17.76	330	15.00	381	11.24	285	28.74	730	32.78	830	M30	20-32
	14"	5.00	127	10.62	270	23.00	584	20.24	387	16.26	413	12.60	320	31.50	800	35.43	900	M33	20-35
	16"	5.50	140	12.20	310	25.50	648	12.50	451	18.50	470	13.98	355	34.25	840	38.58	980	M33	24-35
	18"	5.98	152	13.00	330	28.00	711	24.72	514	21.00	533	14.96	380	36.22	920	40.55	1030	M33	24-35
	20"	5.98	152	13.80	350	30.50	775	27.00	571	23.00	584	16.34	415	39.37	1000	43.70	1110	M33	24-41
	24"	7.00	178	15.35	390	36.00	914	32.00	628	27.24	692	18.70	475	45.51	1155	51.37	1305	M39	28-49
	30"	9.01	229	17.71	450	43.00	1092	39.25	686	27.69	703	22.38	580	54.13	1375	60.03	1525	M45	32-53
	36"	9.88	241	20.07	510	50.00	1270	46.00	813	34.88	886	26.77	680	62.40	1585	69.48	1765	M50	12-22
D330L 连接尺寸	6"	3.00	76					10.63	997	8.50	216	6.89	175	17.91	455	21.45	545	M20	12-36
	8"	3.50	89					13.00	1168	10.62	270	8.26	210	20.67	525	24.21	615	M24	16-29
	10"	4.50	114				,	15.24	270	12.7, 5	324	9.84	250	23.81	605	27.36	695	M27	16-32
	12"	4.50	114					17.76	330	15.00	381	11.24	285	28.74	730	32.78	830	M30	20-32
	14"	5.00	127					20.24	387	16.26	413	12.60	320	31.50	800	35.43	900	M30	24-35
	16"	5.50	140					22.30	451	18.50	470	13.98	355	34.25	840	38.58	980	M33	24-35
	18"	5.98	152					24.72	514	21.00	533	14.96	380	36.22	920	40.55	1030	M33	24-35
	20"	5.98	152					27.00	591	23.00	584	16.34	415	39.37	1000	43.70	1110	M33	24-41
	24"	7.00	178					32.00	628	27.24	692	18.70	475	45.51	1155	51.37	1305	M39	28-49
	30"	9.01	229					39.25	686	27.69	703	22.38	580	54.13	1375	60.03	1525	M45	32-52
	36"	9.88	241					46.00	813	34.88	886	26.77	680	62.40	1585	69.48	1765	M50	32-52

订货须知：

一、①美标凸耳式蝶阀产品名称与型号②美标凸耳式蝶阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定凯斯特阀门美标凸耳式蝶阀型号，请按美标凸耳式蝶阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
