UJ41H/Y美标磅级柱塞阀

- 产品型号:
- UJ41H/Y美标
- 产品口径:
- 1/2-16"
- 产品压力:
- 150-900LB
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、产品[UJ41H/Y美标磅级柱塞阀]的详细资料：

产品名称：FDJ41H防盗截止阀

产品名称：UJ41H/Y美标磅级柱塞阀,API美标柱塞阀,美标不锈钢磅级柱塞阀

产品型号： UJ41H/Y-150LB/300LB/600LB

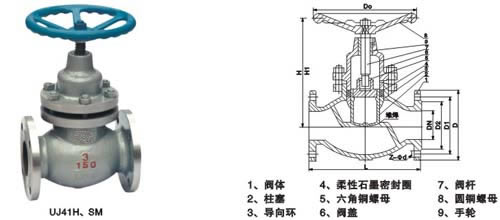

产品概述：美标柱塞阀（U41SF）是由阀体、阀盖、阀杆、柱塞、导向、密封环、手轮等零件组成(如图)。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性。杜绝了内泄漏，美标柱塞阀由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，所以密封可靠、经久耐用，从而提高了阀门的使用寿命。美标柱塞阀结合柱塞阀的无泄漏优点和截止阀启闭快的特点，成为一种结构新颖、美标柱塞阀用途广泛的新产品。其优越性远胜于普通截止阀。美标法兰截止阀主要有API和ASME标准，ASTM，ASTM是材料标准，不是阀门本身的标准；按美国标准设计，制造，生产、检测的截止阀叫做美标截止阀。

二、UJ41H/Y美标磅级柱塞阀工作原理：

UJ41H/Y美标磅级柱塞阀适用于压力等级为150LB～1500LB，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，用来切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

三、UJ41H/Y美标磅级柱塞阀的结构特点：

UJ41H/Y美标磅级柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密环、手轮等零件组成。当手轮旋转时，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合，通过调节压盖中法兰螺栓，使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性，杜绝了内泄漏，同时阀门开启矩小，能实现阀门的迅速开启和关闭。由于密封环采用回弹性强。耐磨性高的无毒新型密封材料，具有经受长期高温、高压而不丧失弹性，所以密封性能可靠，经久耐用。

四、美标法兰截止阀的优点：

1. 在开启和关闭过程中，由于阀瓣于阀体密封面间的摩擦力比闸阀小，因而耐磨。

2. 开启高度一般仅为阀座通道直径的1/4，因此比闸阀小的多。通常在阀体和阀瓣上只有一个密封面，因而制造工艺性比较好，便于维修。

3. 公称压力或压力级：PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K

4. 公称通径或口径：DN10～500、NPS 1/2 ～36"

5. 连接方式：法兰、对焊、螺纹等适用温度：-196℃～700℃

6. 驱动方式：手动、伞齿轮传动、气动、电动、液动、气液联动、电液联动

7. 阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。

8. 选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质

五、美标法兰截止阀执行标准：

设计标准：BS1873 JIS B2071-2081

结构长度：ANSI B16.10，JISB2002

配管法兰：ANSI B16.5、JIS B2212-2214

对焊端尺寸： ANSI B16.25

检验与试验： API598、JIS B2003

六、美标法兰截止阀试验压力：

公称压力PN(Lb) NominalPressure	强度试验 Shell Test		水密封试验 Water Seal Test		气密封试验 Air Seal Test
公称压力PN(Lb) NominalPressure	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.0	430	2.2	315	0.4-0.7	60-100
300	7.7	1110	5.7	815
600	15.3	2220	11.3	1630
900	23.0	3330	17.0	2445
1500	38.4	5560	28.2	4080
2500	64.0	9255	47.0	6790

七、美标法兰截止阀主要零件材料：

体、盖 Body Cover Disc	阀杆 Stem	密封面 Sealing Face	垫片（环） Sealing Shim	填料 Packing	工作温度Working Temperature	适用介质 Suitable Medium
WCB	2Cr13	13Cr STL 木体材料 With Body Material 尼龙 Nylon	增强柔性石墨 13Cr/柔性石墨 Enhanced Flexible Graphite 1Cr13/Flexible Graphite SFB-2 08软钢 08 Soft Steal F304 F316 F304L F316L	柔性石墨增强柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE	≤425	水蒸汽油品 Water Steam Petroleum Products
WC1	38CrMoAl 25Cr2MoV				≤425
WC6					≤540
WC9					≤570
C5 C12					≤540
CF8	F304				≤200	硝酸醋酸尿素 Nitric acid Acetic acid
CF8M	F316
CF3	F304L
CF3M	F316L

八、美标法兰截止阀主要外形尺寸：

本阀门全部采用美国国家标准 (ANSl)及美国石油学会标准(APl)的连接、结构尺寸，内件采用国际(GB)尺寸。

DN(mm) 尺寸（mm）	UJ41H(Y)-150Lb U41SM-150Lb
DN(mm) 尺寸（mm）	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"
L	108	117	127	140	165	203	216	241	292	356	406	405	622	698	787	914
H	170	190	210	250	270	300	340	380	420	450	540	640	740	850	970	1100
Do	100	100	120	140	160	180	200	240	270	310	340	400	520	640	760	900
D	89	98	108	117	127	152	178	190	229	254	279	343	406	483	533	597
D1	60.5	70	79.5	89	98.5	120.5	139.5	152.5	190.5	216	241.5	298.5	362	432	476	540
g	35	43	51	64	73	92	106	127	167	186	216	270	324	381	413	470
b	10	11	12	13	15	16	18	19	24	24	26	29	31	32	35	37
Z-Ød	4-15	4-15	4-15	4-15	4-15	4-19	4-19	4-19	8-19	8-22	8-22	8-22	12-25	12-25	12-29	16-29

九、美标法兰截止阀主要外形尺寸：

DN(mm) 尺寸（mm）	UJ41H(Y)-300Lb U41SM-300Lb
DN(mm) 尺寸（mm）	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"
L	152	178	203	216	220	267	292	318	356	400	444	559	622	711	838	864
H	170	190	210	250	270	300	340	380	420	460	540	640	740	850	980	1100
Do	100	100	120	140	160	180	200	240	280	310	340	400	520	640	760	900
D	95	117	124	133	156	165	190	210	264	279	318	381	445	521	584	648
D1	66.5	82.5	89	98.5	114.5	127	149	168.5	200	235	270	330	387.5	451	514.5	571.5
g	35	43	51	64	73	92	105	127	157	186	216	270	324	381	413	470
b	15	16	18	19	21	23	26	29	32	35	37	42	48	51	54	58
Z-Ød	4-15	4-19	4-19	4-19	4-22	8-19	8-22	8-22	8-22	8-22	12-22	12-25	16-29	16-32	20-32	20-35

订货须知：
一、①UJ41H/Y美标磅级柱塞阀产品名称与型号②UJ41H/Y美标磅级柱塞阀口径③UJ41H/Y美标磅级柱塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的UJ41H/Y美标磅级柱塞阀型号，请按UJ41H/Y美标磅级柱塞阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
