Q41F国标软密封球阀

- 产品型号:
- Q41F
- 产品口径:
- 15-200mm
- 产品压力:
- 1.6-6.4Mpa
- 产品材质:
- 铸钢、不锈钢、锻钢、铬钼钢
联系我们

产品说明

一、产品[Q41F软密封球阀]的详细资料：

产品名称：软密封球阀国际软密封球阀价格,国际软密封球阀厂家,国际软密封球阀报价。

产品型号：Q41F

产品介绍：Q41F软密封球阀球体不带有固定轴的球阀,称为浮动球阀，又称浮动式球阀。浮动球球阀的阀体内有两个阀座密封圈，在它们之间夹紧一个球体，球体上有通孔，通孔的直径等于管道的内径，称全径球阀；通孔的直径略小于管道的内径，称缩径球阀。球体借助于阀杆可以自由地在阀座密封圈中旋转。在开启时，球孔与管道直径对准，已保证管道工作介质阻力最小。当阀杆转动1/4圈时，球孔垂直于阀门的通道，靠加给两阀座密封圈的预紧力和介质压力将球体紧紧压在出口端的阀座密封圈上，从而保证阀门完全密封。这种球阀属单面强制密封。

应用范围：浮动球阀适合一般工业使用，并适用于化工，石油，天然气，冶金等行业及含硫化氢介质，杂质多，腐蚀严重的天然气长输管线。浮动式球阀根据不同的使用要求，以壳体材料为基础分为：普通碳钢系列WCB、A105；不锈钢系列304,316;低温钢系列LCB,LCC;抗硫系列等。

结构特点：浮动球阀主要特点是球体无支撑轴，球体被两阀座夹持其中呈“浮动"状态，它在管道上主要用于切断、分配和改变介质流动方向。浮动球阀主要特点的阀座密封设计、可靠的倒密封阀封杆、防火静电功能、自动泄压和锁定装置等结构特点。

浮动球阀的主要结构特点为：

1.阀门设有开、关位置指示；
2.锁定装置；
3.阀杆防飞结构；
4.防静电装置；
5.防火结构；
6.独特阀座密封结构；
7.中法兰(阀体与左体连接部)无外漏结构。

标准规范：
设计制造标准：GB/T 12237-2007
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

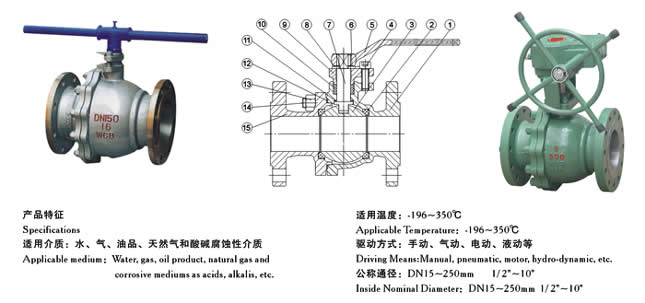

凯斯特阀门产品特征适用介质：水、气、油品、天然气和酸碳腐蚀性介质适用温度：-196-350℃

驱动方式：手动、气动、电动、波动等

公称通径：DN15-250mm　1/2″-10″

二、Q41F软密封球阀主要零件及材质：

序号 N。	零件名称 Accessory name	材质 Material
序号 N。	零件名称 Accessory name	GB	ASTM
1	阀体 Body	WCB	A216-WCB
2	密封圈 Seat	PTEE	PTFE
3	球阀 Ball	1Cr18Ni9Ti	SS304
4	螺母 Nut	35	A193-B7
5	手柄 Wrench	玛钢	A47-667 Gr32510
6	挡圈 Ring	65Mn	AISI1066
7	阀杆 Setm	1Cr13	A276-410
8	定位片 Locating piece	25	A105
9	填料压盖 Gland Packing	WCB	A216-WCB
1O	填料 Stuffing	PTFE	PTFE
11	止推垫片 Fix Casket	PTFE	PTFE
12	垫片 Gasket	PTFE	柔性石墨 +不锈钢graphite+stainless steel
13	螺母 Nut	35	A194-2H
14	螺柱 Bolt	35CrMoA	A193-B7
15	阀盖 Bonnet	WCB	A216-WCB

三、Q41F软密封球阀技术规范：

设计依据	国标系列	美标系列
设计标准	GB/T12237	AP16D	ANSI B16.34
法兰连接结构长度	GB/T12221	AP16D	ANSI B16.10
结构长度（焊接）	GB/T15188.1	AP16D	ANSI B16.10
连接法兰	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
对焊端	GB/T12224	ASNI B16.25
试验和检验	GB/T9092	AP16D	AP1598

四、Q41F软密封球阀试验压力：

压力等级		试验压力（MPa）
公称压力（PN）	磅级（Class）	壳体试验	密封试验
1.0	-	1.5	1.1
1.6	-	2.5	1.76
2.5	-	3.8	2.75
4.0	-	6.0	4.4
6.4	-	9.6	7.04
-	150	3.0	2.2
-	300	7.6	5.6
-	600	15.0	11.0
-	10K	2.4	1.5
-	20K	5.8	4.0

五、凯斯特国标软密封球阀PN1.6MPa主要连接尺寸及重量：

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	85	95	107	140	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410
Wt（㎏）	2.5	3	5	6	7	10	15	19	33	58	93	160

六、凯斯特国标软密封球阀PN2.5MPa主要连接尺寸及重量：

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt(Kg)	-	-	-	-	-	-	-	-	-	-	-	-

七、凯斯特国标软密封球阀PN4.0MP主要连接尺寸及重量：

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	180	200	220	250	280	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1000	1100	1500	1800
Wt(Kg)	-	-	-	-	-	-	-	-	-	-	-	-

八、凯斯特国标软密封球阀PN6.4MPa主要连接尺寸及重量：

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	408	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1000	1100	1500	1800
Wt(Kg)	-	-	-	-	-	-	-	-	-	-	-	-

九、凯斯特国标软密封球阀PN10.0MPa主要连接尺寸及重量：

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1000	1100	1500	1800
Wt(Kg)

订货须知：
一、①国标软密封球阀产品名称与型号②国标软密封球阀口径③国标软密封球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的国标软密封球阀型号，请按国标软密封球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
