气动调节阀
ZSJM.SDJK精小型气动活塞调节阀
    • 产品型号:
    • ZSJM.SDJK
    • 产品口径:
    • 20-200mm
    • 产品压力:
    • 1.0-6.4Mpa
    • 产品材质:
    • 铸铁 碳钢 不锈钢
产品说明
  • 一、产品[ZSJM.SDJK气动活塞调节切断阀]详细资料
    特点和用途: 凯斯特牌ZSJM.SDJK型精小型气动活塞式套筒调节阀是由ZSA(B)-P型弹簧活塞式可调零执行机构和精小型套筒阀组件组成,结构比ZJHP、ZJHM更轻小。推力更大,但灵敏度稍差。阀芯采用平衡式结构,许用压差大,抗振性好,噪声低、稳定性好,装拆简便,选择不同的弹簧范围可得需要的许用压差。 应用于要求噪音低,工作压差大或按装位置受限制或要求响应速度快的工业生产过程的自控系统中。气动活塞式调节阀均带阀门定位器
    二、主要技术参数:
    公称通径mm
    20
    25
    40
    50
    65
    80
    100
    150
    200
    阀座直径mm
    10
    12
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    额定流量
    系数Kv
    直线
    1.8
    2.8
    4.4
    6.9
    11
    17.6
    27.6
    44
    69
    110
    176
    275
    440
    690
    等百分比
    1.6
    2.5
    4
    6.3
    10
    16
    25
    40
    63
    100
    160
    250
    400
    630



    型号

    气缸直径
    125
    160
    200
    250
    行程mm
    16
    25
    40
    60
    弹簧范围KPa
    气关式:40~200,气关式80~240,100~200,200~350,350~500
    流量特性
    直线;等百分比
    可调比
    R=50:1
    公称压力MPa
    1.6;4.0;6.4;
    介质温度℃
    -40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃
    法兰标准
    符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产

    三、性能指标(带定位器):
    项目
    指标值
    项目
    指标值
    基本误差%
    1.0
    始终点偏差%
    气关
    始点
    1.0
    始点
    回差
    1.0
    气关
    始点
    1.0
    死区
    0.4
    始点
    额定行程偏差%
    2.5
    允许泄漏量L/h
    阀额定容量

    四、凯斯特牌ZSJP.SDJK型精小型气动活塞式调节阀 (单座) 允许压差(MPa):
    气源压力MPa
    弹簧范围MPa
    公称通径DN
    20
    25
    40
    50
    65
    80
    100
    150
    200
    10
    12
    15
    20
    32
    40
    125
    150
    0.25
    40-200
    2.9
    2.5
    1.6
    0.9
    0.73
    0.8
    0.6
    0.31
    0.29
    0.19
    0.12
    0.13
    0.09
    0.05
    0.30
    80-240
    5.9
    5.0
    3.2
    1.8
    1.47
    1.6
    1.2
    0.62
    0.59
    0.39
    0.24
    0.27
    0.18
    0.10
    0.25
    100-200
    6.4
    6.25
    4.0
    2.25
    1.84
    2.0
    1.3
    0.78
    0.74
    0.49
    0.31
    0.34
    0.22
    0.123
    0.40
    200-350
    6.4
    6.4
    4.5
    3.68
    4.0
    2.6
    1.56
    1.48
    0.98
    0.62
    0.78
    0.44
    0.246
    0.55
    350-500
    6.4
    6.4
    6.4
    4.5
    2.73
    2.6
    1.72
    1.1
    1.2
    0.77
    0.43
    五、凯斯特牌ZSJM.SDJK型精小型气动活塞调节阀 (套筒)允许压差(MPa):
    气源压力MPa
    弹簧范围
    KPa
    公称通径DN
    20
    25
    40
    50
    65
    80
    100
    150
    200
    32
    40
    125
    150
    0.25
    40-200
    0.37
    6.4
    6.4
    5.7
    4.2
    3.3
    2.7
    2.5
    1.8
    1.3
    0.30
    80-240
    6.4
    6.4
    6.4
    6.4
    6.4
    6.4
    5.4
    5.0
    3.6
    2.6
    0.25
    100-200
    6.4
    6.4
    6.4
    6.4
    6.4
    6.4
    6.4
    6.2
    4.5
    3.2
    0.40
    200-350
    6.4
    6.4
    6.4
    6.4
    6.4
    6.4
    6.4
    6.4
    6.4
    6.4
    0.55
    350-500
    6.4
    6.4
    6.4
    6.4
    6.4
    6.4
    6.4
    6.4
    6.4
    6.4
    注:1.表列数据为气开式。
    2.选用压差超过1MPa时阀芯阀座密封面处应堆焊硬质合金或改用其它材料。

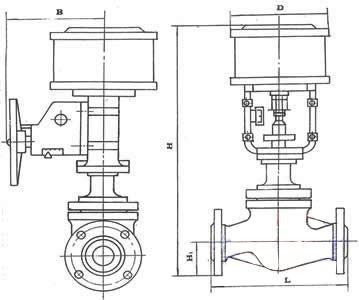

    六、凯斯特牌ZSJM.SDJK型精小型气动活塞调节阀外形尺寸和重量:
    公称通径DN
    D
    B
    Lmm
    Hmm
    H1
    重量kg
    PN16
    PN40
    PN64
    常温
    中温
    PN16
    PN40
    PN64
    PN16
    PN40
    25
    148
    220
    184
    197
    210
    383
    533
    57.5
    57.5
    67.5
    17
    21
    40
    185
    222
    235
    251
    423
    588
    72.5
    72.5
    82.5
    20.4
    29.4
    50
    254
    267
    286
    450
    596
    80
    80
    87.5
    24.4
    34.4
    65
    232
    280
    276
    292
    311
    582
    762
    90
    90
    100
    42
    61
    80
    298
    317
    337
    594
    779
    97.5
    97.5
    105
    50
    73
    100
    352
    368
    394
    612
    810
    107.5
    115
    125
    80
    94
    150
    283
    350
    451
    473
    508
    787
    1047
    140
    150
    170
    120
    140
    200
    600
    600
    650
    807
    1067
    167.5
    187.5
    202.5
    180
    201
    注:1.中温型重量增加20%
    2.气信号接口为ZG1/4"
    七、主要零件材质及可用温度范围:
    阀体、
    上阀盖
    ZG230-450
    -40~+450℃
    ZG1Cr18Ni9Ti
    -250~+550℃
    ZGOCr18Ni12Mo2Ti
    -250~+550℃
    阀塞、
    套筒
    1Cr18Ni9
    -250~+550℃
    OCr18Ni12Mo2Ti
    -250~+550℃
    填料
    聚四氟乙烯
    -40~+200℃
    柔性石墨
    -200~+600℃
    活塞环
    TPU
    .
    压缩弹簧
    60Si2MnA
    .
    气缸
    铝合金精拉管
    硬阳极氧化
    .
    八、可配附件:
    型 号
    名称
    备注
    QFH-261
    空气过滤减压器
    .
    或QGJ-261
    空气过滤减压器
    .
    ZPQ
    气动阀门定位器
    20~100KPa
    或ZPD-171/172
    电气动阀门定位器
    4~20mA
    0~10mA
    气动大功率放大器
    1:2
    ZPQ
    气动保位阀
    .
    ZPXS
    侧装手操机构
    .
    订货须知:
    一、①SDJK气动活塞调节切断阀产品名称与型号②SDJK气动活塞调节切断阀口径③SDJK气动活塞调节切断阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定的SDJK气动活塞调节切断阀型号,请按SDJK气动活塞调节切断阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
