ZBSF系列全不锈钢电磁阀

- 产品型号:
- ZBSF
- 产品口径:
- 15-50mm
- 产品压力:
- 0.01-1.6MPa
- 产品材质:
- 不锈钢
联系我们

产品说明

一、产品[ZBSF系列全不锈钢电磁阀]详细资料：

产品名称: 不锈钢电磁阀

产品用途:ZBSF系列全不锈钢电磁阀是工业过程自动化控制系统用的执行器。它在接受电控信号后能自动开启或关闭，实现对管道中的流体介质的通断或流量调节控制。本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列电磁阀主要用于腐蚀性液体、超净液体和食用液体等液体介质的控制。

主要特点：

耐蚀：绝大部分零件用不锈钢或铸造不锈钢制成，防腐蚀性良好。
耐热：电磁部分、密封件全部采用特种耐高温电工材料和密封材料，并采用了有效的隔热措施。
耐磨：选材合理，阀环和导向套间巧妙地利用流体的润滑作用，减少磨损。
可靠：结构简单、紧凑、融合了直动式和先导间接式电磁阀的优点，在低压差或压差为零情况下也能可靠工作。

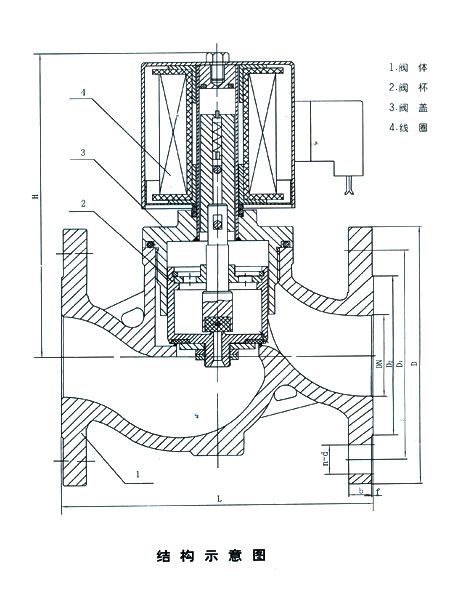

结构原理：

本阀为分步动作直接先导式电磁阀，根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，线圈通电后街铁在电磁力作用下先带动副阀开启，主阀在所形成的介质压差和电磁力的作用下而开启。线圈断电，街铁部件复位，主副阀利用介质压力而紧密关闭。
常开电磁阀，线圈通电后，街铁在磁力作用下下移，推动副阀阀塞下移，直到和副阀座压紧，副阀关闭，由于主阀阀杯上下压差趋于相等，主要阀阀杯由磁力和自重压紧密封面，阀门关闭。线圈断电，磁力为零，街铁和副阀阀塞由弹簧作用上升，副阀打开，主阀阀杯为内介质经副阀流走，压力下降，主阀阀杯由上下压差作用向上升起，主阀打开，阀门开启。

二、主要技术参数:

项目	说明
工作介质	腐蚀性流体、超净流体、食用流体 ZBSF-1：气体用ZBSF-1Y：液体用 ZBSF-2：气体用ZBSF-2Y：液体用
介质温度℃	ZBSF-1(1Y)：≤60℃ ZBSF-2(2Y)：≤200℃
公称压力 (MPa)	1.6
工作压差 (MPa)	0-1.6
公称通径 (mm)	10	15	20	25	32	40	50
电源电压	AC220V其余规格可作特殊订货
使用寿命	按 JB/T7352-94规定
额定流量系数
泄漏量	按 JB/T7352-94．F级规定
功耗	AC≤70VA

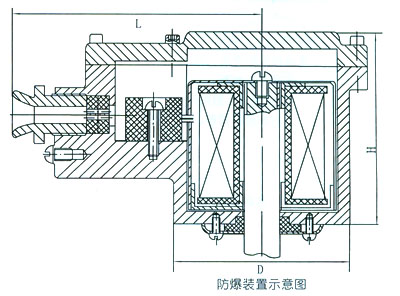

防爆标志	dIIBT4
防爆证编号	CE991010
出线口接头	内螺纹 M20×1.5
环境温度	-40-+60℃

三、主要外形尺寸:

DN	L	H	D	D1	D2	b	f	n-d
10	115	148	φ90	φ60	φ41	14	2	4-φ14
15	115	148	φ95	φ65	φ46	14	2	4-φ14
20	115	148	φ105	φ75	φ56	16	2	4-φ14
25	125	148	φ115	φ85	φ65	16	3	4-φ14
32	150	182	φ140	φ100	φ76	18	3	4-φ18
40	165	182	φ150	φ110	φ84	18	3	4-φ18
50	190	192	φ160	φ125	φ99	20	3	4-φ18

安装须知:

1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。

2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，须定期清洁干净。

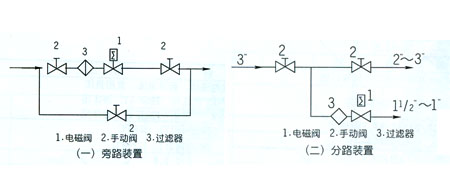

3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置。如图(一)。注意：旁路上的阀门平时须关闭。如果电磁阀安装在支架上，电磁阀的通径应小于主管道上阀门的通径。如图(二)。
4、安装电磁阀前，管道必须清洗干净。建议阀前安装过滤器，蒸汽管路安装疏水阀。
5、不要将阀安装于管道低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。
6、普通型不可在爆炸危险场合使用。
7、在管道刚性不足情况下，建议把阀前后管子用支架固定，以防电磁阀工作时引起振动。
8、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
9、电磁阀前后管道上需装压力表，以便观察管道压力。

使用保养 ：

1、建议使用单位指派专人负责使用保养。
2、电磁阀安装后，须通入介质试动作数次，确认正常后方可投入正式使用。
3、应定期清洗大阀内外及衔铁吸合面的污物。注意不要损坏密封面。
4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。
5、电磁阀从管路上卸下，不用时，应将内部及零件试净并用压缩空气吹净贮存。
6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，再和阀座研磨。
7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以防止电磁阀爆炸和泄漏。

订货须知：

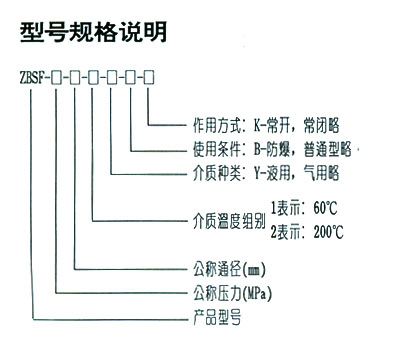

1、订货时请注明型号，公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及频率、介质粘度。
2、电磁阀正常工作时的电压为220+22-15V，如果超过此范围，请订货时注明电压的波动量。其他规格电源电压可做特殊订货。
3、阀门开通时间达12小时／天以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀。
