法兰球阀
Q47H/Y Q347H/Y美标固定三段式球阀
    • 产品型号:
    • Q47H/Y Q347H/Y
    • 产品口径:
    • 1/2-24“
    • 产品压力:
    • 150-1500LB
    • 产品材质:
    • 碳钢、不锈钢
产品说明
  •  一、美标固定三段式球阀产品详细介绍:

    型号:Q47H/Y Q347H/Y

    Q47H/Y固定式球阀关闭件球体绕阀体中心线作旋转来达到开启、关闭的一种阀门,本身结构紧凑,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用

    Q47H/Y固定式球阀主要优点:
    1.操作省力:球体由上下轴套支撑,减少摩擦,
    2,密封性能可靠:密封件嵌于不锈钢阀座内,金属阀座尾端设有弹簧,当密封面磨损时,在弹簧作用下阀门继续保持良好密封。
    3,防火结构:密封面烧毁时,在弹簧力作用下,推动阀座与球体形成金属密封。
    4,自动泄压功能:当阀门中腔介质,压力超过弹簧预紧力,出口端阀座后退脱离球体,达到自动泄压效果,泄压后阀座自动复位。
    5,辅助密封设置系统(可选):密封面受损后,通过辅助密封系统像密封面注相应的密封剂即可修复密封面。
    固定式球阀主要参数说明:
    固定式球阀基本型号:Q47F/W/H/Y,Q347F,Q647F,Q947F等
    密封面材质:F-增强型聚四氟乙烯PTFE,W-本体面,H-不锈钢,Y-硬质合金STL
    连接方式:4-法兰端(RF突面,凹面,凸面,RJ面等)
    压力等级:150~600LB,1.6MPa~ 10.0MPa
    产品规格:DN50-1400mm(2"-56")
    可选阀体材质:铸钢WCB,A105,LF2,WC6,WC9,CF8,CF8M,CF3,CF3M或根据客户要求选。
    适用温度:-29℃≤t≤570 ℃(跟阀体材质及密封面材质不同所承温有差异)
    适用介质:水、石油、天然气及酸碱介质等
    可选驱动方式:手动、电动、气动、液动、蜗轮驱动等
    适用范围:
    广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路中做介质切断或流通。
    固定式球阀系列产品(固定式球阀关键字):
    Q47F手动软密封固定球阀,Q347F蜗轮传动固定式球阀,Q947电动固定式球阀,Q647气动固定式球阀,A105锻钢固定式球阀,LF2低温钢固定式球阀,不锈钢固定式球阀,二段式球阀,三段式球阀,高温球阀,高压球阀,金属硬密封固定球阀,

    1.美标固定三段式球阀所有部件均为锻件
    2.采用下装式阀杆,设备倒密封结构
    3.采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏
    4.密封面采用尼龙 1010,它的磨擦系数通常为巴氏合金的1/3,因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性,与金属不相上下。

    二、主要零件材料Materials for Main Parts

    名称Part WCB类 CF8类 CF3类 CF8M类 CF3M类
    阀体左体Body&Body cap A216-WCB A315-CF8 A35-CF3 A351-CF8M A351-CF3M
    球体Ball B2-B8 A105-1025 A182-F304L A182-F304L A132-F316 A182-F316L
    B8以上 A216-WCB A351-CF8M A351-CF3 A351-CF8M A351-CF3M
    阀杆Steml A182-F6a A182-F304 A182-F304L A182-F336 A182-F316L
    阀座Seat PTFE/增强PTFE/NYLIV PTFE/Reinforced PTFE/Nyion
    阀座支承圈Seat Retainer A105-1025 A182-F304 A182-F304L A182-F316 A182-F316L
    弹簧Spring   3yc-7/17-49H
    O形圈O-RING NBR 氟橡胶Viton
    螺柱Stud A193-B7 A193-B8
    螺母Nut A194-2H A194-8

    应用规范
    设计制造按:AP16D/ANSB16.34,GB12237-89
    结构长度按:AP16D/ANSIB16.10,GB12221-89
    法兰尺寸按:ANSIB16.5,JB79-59,GB9113-88
    检查试验按:AP16d/AP1598 ZBJ16006
    使用温度:-28~150℃(标准型)-28~350℃(高温)低温(请注明温度)
    Applying specification
    Design and manufacturing conform to:AP16D/ANSB16.34,GB12237-89
    The face fo face dimensions conform fo:AP16D/ANSIB16.10,GB12221-89
    The dimensions of flangesconform:ANSIB16.5,JB79-59,GB9113-88
    Inspectionand Test conform to:AP16d/AP1598 ZBJ16006
    Working temperature:-28~150℃(Standard typi) -28~350℃(High temperature type)
    Please advise temperature degree for low temperature of Main Part:

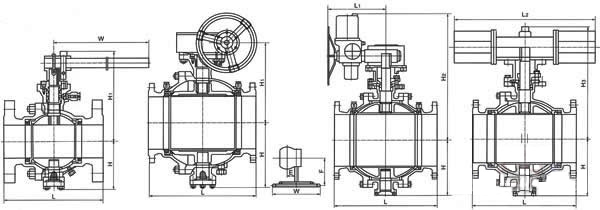

    三、主要尺寸及重量Main dimensions and Weight

    公称压力
    PN(Class)
    公称通径
    DN
    L d1 D D1 D2 D6 f f2 b Z-φd H1 H2
    RF BW 全通径 缩径
    150LB 1/2 108 140 13 - 89 60.5 35 - 2 - 12 4-15 - 59
    3/4 117 152 19 - 98 70 43 - 2 - 12 4-15 - 63
    1 127 165 25 - 108 79.5 51 - 2 - 12 4-15 - 75
    11/4 140 178 32 - 117 89 64 - 2 - 13 4-15 -
    11/2 165 190 38 - 127 98.5 73 - 2 - 15 4-15 - 95
    2 178 216 51 - 152 120.5 92 - 2 - 16 4-19 - 107
    21/2 190 241 64 - 178 139.5 105 - 2 - 18 4-19 - 142
    3 203 283 76 64 190 152.5 127 - 2 - 19 4-19 - 152
    4 229 305 102 76 229 190.5 157 - 2 - 24 8-19 - 178
    5 356 381 127 102 254 216 186 - 2 - 24 8-22 - 252
    6 394 457 152 127 279 241.5 216 - 2 - 26 8-22 - 272
    8 457 521 203 152 343 298.5 270 - 2 - 29 8-22 - 398
    10 533 559 254 203 406 362 324 - 2 - 31 12-26 335 495
    12 610 635 305 254 483 432 381 - 2 - 32 12-26 385 580
    14 686 762 337 305 533 476 412 - 2 - 35 12-29 430 625
    16 762 838 387 337 597 540 470 - 2 - 37 16-29 470 720
    18 864 914 438 337 635 578 533 - 2 - 40 16-32 - -
    20 914 991 489 387 699 635 584 - 2 - 43 20-32 590 840
    24 1067 1143 591 489 813 749.5 692 - 2 - 48 20-35 700 1050
    300LB 1/2 140 140 13 - 95 66.5 35 - 2 - 15 4-15 - 59
    3/4 152 152 19 - 117 82.5 43 - 2 - 16 4-19 - 63
    1 165 165 25 - 124 89 51 - 2 - 18 4-19 - 75
    11/4 178 178 32 - 133 98.5 64 - 2 - 19 4-19 - -
    11/2 190 190 38 - 156 114.5 73 - 2 - 19 4-22 - 95
    2 216 216 51 - 165 127 92 - 2 - 23 8-19 - 107
    21/2 241 241 64 - 190 149 105 - 2 - 26 8-22 - 142
    3 283 283 76 64 210 168.5 127 - 2 - 29 8-22 - 152
    4 305 305 102 76 254 200 157 - 2 - 32 8-22 - 178
    5 381 381 127 102 279 235 186 - 2 - 35 8-22 - 252
    6 403 457 152 127 318 270 216 - 2 - 37 12-22 - 272
    8 502 521 203 152 381 330 270 - 2 - 42 12-25 - 398
    10 568 559 254 203 445 387.5 324 - 2 - 48 16-29 335 495
    12 648 635 305 254 521 451 381 - 2 - 51 16-32 385 580
    14 762 762 337 305 584 514.5 413 - 2 - 54 20-32 430 625
    16 838 838 387 337 648 571.5 470 - 2 - 58 20-35 470 720
    18 914 914 432 337 711 628.5 533 - 2 - 61 24-35 - -
    20 99 991 483 387 775 686 584 - 2 - 64 24-35 590 840
    24 1143 1143 591 483 914 813 692 - 2 - 70 24-41 700 1050
    400LB 1/2 140 140 13 - 95 66.7 35 - 6.4 - 14.5 4-15 - 59
    3/4 152 152 19 - 117 82.5 43 - 6.4 - 16 4-19 - 63
    1 165 165 25 - 124 88.9 51 - 6.4 - 17.5 4-19 - 75
    11/4 178 178 32 -
    11/2 190 190 38 - 156 114.3 73 - 6.4 - 22.5 4-22 - 95
    2 216 216 51 - 165 127 92 - 6.4 - 25.5 8-19 - 107
    21/2 241 241 64 -
    3 283 283 76 64
    4 305 305 102 76 254 200 157 - 6.4 - 35 8-26 - 178
    5 381 381 127 102
    6 403 457 152 127 318 269.9 216 - 6.4 - 41.5 12-26 250 300
    8 502 521 203 152 381 330.2 270 - 6.4 - 18 12-29 294 374
    10 568 559 254 203 445 387.3 324 - 6.4 - 54 16-32 370 445
    12 648 635 305 254 520 450.8 381 - 6.4 - 57.5 16-35 420 515
    14 762 762 337 305 585 514.3 413 - 6.4 - 60.5 20-35 460 550
    16 838 838 387 337 650 571.5 470 - 6.4 - 63.5 20-39 505 615
    18 914 914 432 337
    20 991 991 483 387 775 685.8 584 - 6.4 - 70 24-42 630 810
    24 1143 1143 591 483 915 812.8 692 - 6.4 - 76.5 24-48 825 1010

    主要尺寸及重量Main dimensions and Weight

    公称压力
    PN(Class)
    公称通径
    DN
    L d1 D D1 D2 D6 f f2 b ZZ-φd H1 H2
    RF BW 全通径 缩径
    600LB 1/2 165 165 13 - 95 66.5 35 - 6.4 - 15 4-15 - 59
    3/4 191 191 19 - 118 82.5 43 - 6.4 - 16 4-19 - 63
    1 216 216 25 - 124 89 51 - 6.4 - 18 4-19 - 75
    11/4 229 229 32 - 133 98.5 64 - 6.4 - 21 4-19 - -
    11/2 241 241 38 - 156 114.5 73 - 6.4 - 23 4-22 - 95
    2 292 292 51 38 165 127 92 - 6.4 - 26 8-19 - 107
    21/2 330 330 64 51 190 179 105 - 6.4 - 29 8-22 - 178
    3 356 356 76 64 210 168.5 127 - 6.4 - 32 8-22 - -
    4 432 432 102 76 273 216 157 - 6.4 - 38 8-25 - -
    6 559 559 152 127 356 292 216 - 6.4 - 48 12-29 250 300
    8 660 660 200 152 419 349 270 - 6.4 - 56 12-32 294 374
    10 787 787 248 200 508 432 324 - 6.4 - 64 16-35 370 445
    12 838 838 298 248 559 489 381 - 6.4 - 67 20-35 420 515
    14 889 889 327 298 603 527 413 - 6.4 - 70 20-38 460 550
    16 991 991 375 327 686 603 470 - 6.4 - 77 20-41 505 615
    18 1092 1092 432 327 743 654 533 - 6.4 - 83 20-45 630 810
    20 1194 1194 483 375 813 724 584 - 6.4 - 89 24-45 - -
    900LB 2 368 368 47 38 216 165.1 92 - 7.92 - 38.5 8-26 - -
    3 381 381 73 57 244 190.5 127 123.82 7.92 - 41.5 8-29 191 259
    4 457 457 98 73 292 234.5 157 149.22 7.92 - 44.5 8-32 216 297
    6 610 610 146 121 381 317.5 216 211.12 7.92 - 50 12-32 270 360
    8 737 737 190 146 470 393.7 270 269.88 7.92 - 63.5 12-39 322 394
    10 838 838 238 180 545 459.5 324 323.85 7.92 - 70 16-39 420 502
    12 965 965 282 238 610 533.4 381 381.00 7.92 - 79.5 20-39 470 572
    14 1029 1029           419.10 11.13 - 86 20-42 510 675
    16 1130 1130           469.90 11.13 - 89 20-45 600 762
    18 1219 1219           533.40 12.7 - 102 20-51 700 866
    20 1334 1334           584.20 12.7 - 108 20-54 720 894
    1500LB 2 368 368 47 47 216 165.1 124 95.25 7.92 - 38.5 8-26 126 217
    3 470 470 73 73 267 203.2 168 136.92 7.92 - 48 8-32 191 259
    4 564 564 98 98 311 245.5 194 161.92 7.92 - 54 8-35 216 297
    6 705 705 146 146 394 317.5 248 211.12 9.52 - 83 12-39 296 365
    8 832 832 190 190 483 393.7 318 269.88 11.13 - 92 12-45 378 475
    10 991 991 238 238 565 482.6 371 323.85 11.13 - 108 12-51 495 578
    12 1130 1130 282 282 675 571.5 438 381.00 14.27 - 124 12-54 542 696
    14 1257 1257     826 635 489 419.10 15.88 - 133.5 16-61 590 761
    16 1384 1384     915 704.5 546 469.90 17.48 - 146.5 16-67 670 831
    20 1664 1664     1170 990.6 673 584.20 17.48 - 178 16-80 750 950

    订货须知:

    1.产品型号与名称 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度 8.电源电压和控制信号 9.是否带附件
