API美标固定式铸钢球阀

- 产品型号:
- Q347F/H/Y
- 产品口径:
- 1/2-24"
- 产品压力:
- 150-1500LB
- 产品材质:
- 碳钢、不锈钢
联系我们

产品说明

API美标固定式铸钢球阀应用标准型号规范：

1. 设计、制造标准： API 6D

2. 结构长度标准： ANSI BI6.10

3. 连接法兰：ANSI BI6.5MSS-SP44

4. 阀门检查和试验按 API STD.598

5. API美标固定式铸钢球阀型号列举：Q47F、Q47H、Q47Y、Q47R

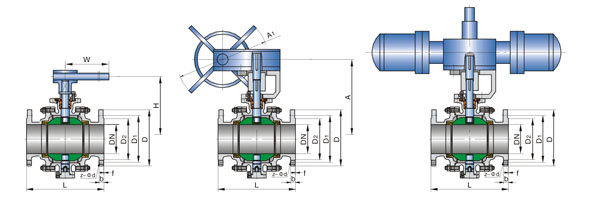

Class 150Lb主要连接尺寸及重量

公称通径 DN	NPS	2”	3”	4”	6”	8”	10”	12”	14”	16”	18”	20”
公称通径 DN	DN	50	80	100	150	200	250	300	350	400	450	500
d1		51	76	102	152	203	254	305	337	387	438	489
L	RF	178	203	229	394	457	533	610	686	762	864	914
L	BW	216	283	305	457	521	559	635	762	838	914	991
H1		100	110	130	175	210	274	305	340	395	440	470
H		165	90	200	270	300	380	420	450	530	560	605
W		400	700	850	600	600	600	800	800	800	800	800
E		-	-	-	116	116	116	171	171	257	257	257
F		-	-	-	350	350	350	420	420	500	500	500
Wt (Kg)		24	50	75	195	280	440	570	8020	1480	2350	2400

Class 300Lb主要连接尺寸及重量

公称通径 DN	NPS	2”	3”	4”	6”	8”	10”	12”	14”	16”	18”	20”
公称通径 DN	DN	50	80	100	150	200	250	300	350	400	450	500
d1		51	76	102	152	203	254	305	337	387	438	489
L	RF	216	283	305	403	502	568	648	762	838	914	991
L	BW	216	283	305	457	521	559	635	762	838	914	991
H1		100	110	130	175	210	274	305	340	395	440	470
H		165	90	200	270	300	.380	420	450	530	560	605
W		400	700	850	600	600	600	800	800	800	800	800
E		-	-	-	116	116	116	171	171	257	257	257
F		-	-	-	350	350	350	420	420	500	500	500
Wt (Kg)		30	58	95	210	318	440	575	800	1840	2700	2890

Class 400Lb主要连接尺寸及重量

公称通径 DN	NPS	2”	3”	4”	6”	8”	10”	12”	14”	16”	18”	20”
公称通径 DN	DN	50	80	100	150	200	250	300	350	400	450	500
d1		51	76	102	152	203	254	305	337	387	438	489
L	RF	292	359	406	495	597	673	762	826	902	978	1054
L	BW	295	356	410	498	600	676	765	829	905	978	1060
H1		110	120	140	185	220	270	310	345	410	440	480
H		180	200	210	290	320	380	430	450	550	580	630
W		400	700	850	600	600	600	800	800	800	800	800
E		-	-	-	116	116	116	171	171	257	257	257
F		-	-	-	350	350	350	420	420	500	500	500
Wt (Kg)		41	72	108	232	345	480	630	870	1950	2800	3250

Class 600Lb主要连接尺寸及重量

公称通径 DN	NPS	2”	3”	4”	6”	8”	10”	12”	14”	16”	18”	20”
公称通径 DN	DN	50	80	100	150	200	250	300	350	400	450	500
d1		51	76	102	152	203	254	305	337	387	438	489
L	RF	292	359	432	559	660	787	838	889	991	1092	1194
L	BW	295	356	435	562	664	791	841	892	994	1095	1200
H1		110	120	140	185	220	270	310	345	410	440	480
H		180	200	210	290	320	380	430	450	550	580	630
W		400	850	1000	600	600	800	800	800	800	800	800
E		-	-	-	116	115	171	171	171	150	83	123
F		-	-	-	350	350	500	420	420	580	650	735
Wt (Kg)		32	64	120	260	500	700	1098	1520	2300	3250	3780

Class 900Lb主要连接尺寸及重量

公称通径 DN	NPS	2”	3”	4”	6”	8”	10”	12”	14”	16”	18”	20”
公称通径 DN	DN	50	80	100	150	200	250	300	350	400	450	500
d1		51	76	102	152	203	254	305	324	375	425	473
L	RF&BW	368	381	457	610	737	838	965	1029	1130	1219	1334
L	RTJ	371	384	460	613	740	841	968	1038	1140	1219	1334
H1		135	158	190	200	250	285	350	400	480	530	580
H		190	200	230	300	375	420	460	530	600	640	700
W		600	600	600	600	800	800	800	800	800	800	800
E		116	116	116	171	171	83	83	123	123	180	180
F		350	350	350	420	420	650	650	735	735	735	735
Wt (Kg)		50	80	170	390	640	970	1550	2150	3320	4520	5320

Class 1500Lb主要连接尺寸及重量

公称通径 DN	NPS	2”	3”	4”	6”	8”	10”	12”	14”	16”	20”
公称通径 DN	DN	50	80	100	150	200	250	300	350	400	500
d1		51	76	102	146	194	241	289	318	362	440
L	RF&BW	368	470	546	705	832	991	1130	1257	1384	1664
L	RTJ	371	473	549	711	841	1000	1146	1276	1407	1686
H1		140	160	200	210	260	300	365	420	500	600
H		200	220	250	320	400	450	490	560	640	790
W		600	600	600	600	800	800	800	800	800	800
E		116	116	171	171	83	83	123	123	180	220
F		350	350	420	420	650	650	735	735	735	735
Wt (Kg)		55	95	180	580	920	1850	2150	3820	5320	6850

订货须知：

一、①Q347W美标铸钢固定球阀产品名称与型号②Q347W美标铸钢固定球阀口径③Q347W美标铸钢固定球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的Q347W美标铸钢固定球阀型号，请按Q347W美标铸钢固定球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们凯斯特的专家为您审核把关。
