WJ41F下氯气专用波纹管截止阀

- 产品型号:
- WJ41F下
- 产品口径:
- 15-300mm
- 产品压力:
- 1.6-4.0Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、产品[WJ41F下氯气专用波纹管截止阀]详细资料：

产品名称：氯气专用波纹管截止阀

产品型号：WJ41F下

产品简介：

氯气专用波纹管截止阀系列专利产品，是针对氯气、液氯介质输送的特殊要求，并结合国内阀门应用的实际情况，采用新颖的密封形式和可靠的密封结构设计而成。
该型阀门具有密封性能稳定、使用安全可靠、耐腐蚀性强、无介质内、外漏以及操作轻便等特点，成功解决了化工管道用普通阀门耐腐蚀性能差、壳体易穿孔以及密封性能差、易泄露的难题，特别适用于化工行业氯气、液氯管道的传送，并满足长期可靠使用的要求。其密封性、可维修性、安全性等只要性能只要性能指标达到了世界知名的水平，替代进口产品。

结构特点：
a.针对普通阀门耐腐蚀性能差、壳体易穿孔的缺点，根据介质具体特性，氯气专用阀在阀体材料上选用耐腐蚀钢（碳素钢添加耐蚀合金元素），可耐氯气、液氯腐蚀,低温可至－40℃,最大限度保证工况条件使用要求。

b.氯气专用阀密封副配对结构型式采用球、平面型，密封自动补偿，达到双重保险的效果，密封性能稳定，无粘着磨损，有效地解决了化工管道用普通阀门密封性能差、易泄露的难题。

c.产品中法兰采用榫槽密封结构，即使在管道压力波动的情况下，保证中法兰密封绝对可靠。

d.上密封装置中采用多级聚四氟乙烯密封材料，形成组合密封，确保阀门在使用期限内填料函无介质泄露，消除了普通阀门填料函密封薄弱、介质易外漏，甚至造成事故的可能。

适用介质：氯气、液氯
  适用温度：-40～150℃
  公称压力：PN1.6、2.5、4.0MPa   ANSI 150LB、300LB   IS 10K、20K
  公称通径：DN 15～300 NPS 1/2"～12"
  驱动方式：手动、气动、电动

二、基本型号：

手动	LJ:WJ41F下	电动	LJ:WJ941F下
气动	LJ:WJ641F下	调节型	LJ:WLJ641F下

三、遵遁规范：

遵遁规范	STANDARD
设计与制造	Q/320621ABF20 GB/T12235
结构长度	GB/T12221
连接法兰	GB/T9113、JB/T79、HG20592、ANSIB16.5
试验与检验	GB/T13927、API598
阀门标志	GB/T12220
供货要求	JB/T7928

※在GB/T12235标准基础上制定企业标准。企标在材质选用、结构设计上完全根据氯气、液氯介质腐蚀特性和工况要求进行，各项技术参数指标优于国标。

※※可根据客户的要求，按其它非常用标准制造。

四、主要零部件材质：

序号	零部件名称	材质
1	阀体	耐腐蚀钢
2	阀座密封面	等离子喷焊、堆焊耐腐蚀合金
3	阀辨密封面	压塑整体烧结聚四氟乙烯
4	阀辨盖	腐蚀钢
5	垫片	聚四氟乙烯
6	填料	聚四氟乙烯
7	阀盖	腐蚀钢
8	阀杆螺母	铜合金
9	阀杆	不锈钢

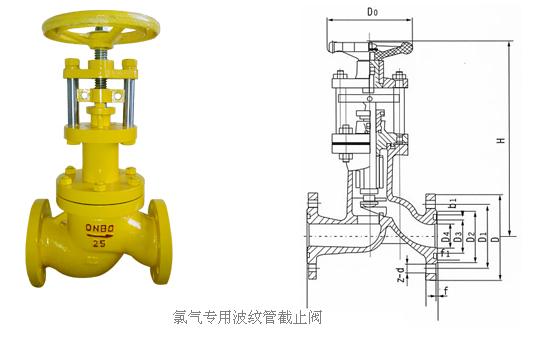

五、主要外型连接尺寸及重量：

公称压力	公称通径		L	D	D1	z-d	参考值
PN(MPa)	DN(mm)	NPS(inch)	L	D	D1	z-d	DO	H	W(kg)
1.6	15	1/2	130	95	65	4-14	120	320	3.9
	20	3/4	150	105	75	4-14	140	335	5.3
	25	1	160	115	85	4-14	160	360	6.1
	32	1 1/4	180	135	100	4-18	160	380	9.2
	40	1 1/2	200	145	110	4-18	200	400	13.5
	50	2	230	160	125	4-18	200	420	14.5
	65	2 1/2	290	180	145	4-18	280	460	25
	80	3	310	195	160	8-18	280	460	32
	100	4	350	230	180	8-18	280	520	54
	125	5	400	270	210	8-18	420	570	81
	150	6	480	300	240	8-22	420	640	125
	200	8	600	360	295	12-22	420	720	198
	250	10	650	405	355	12-26	490	820	288
	300	12	750	460	410	12-26	700	1050	326
2.5	15	1/2	130	95	65	4-14	120	320	3.9
	20	3/4	150	105	75	4-14	140	335	5.3
	25	1	160	115	85	4-14	160	360	6.1
	32	1 1/4	180	135	100	4-18	160	380	9.2
	40	1 1/2	200	150	110	4-18	200	400	13.5
	50	2	230	165	125	4-18	200	420	14.5
	65	2 1/2	290	185	145	4-18	280	460	25
	80	3	310	200	160	8-18	280	460	32
	100	4	350	235	190	8-22	280	520	54
	125	5	400	270	220	8-26	420	570	81
	150	6	480	300	250	8-26	420	640	125
	200	8	600	360	310	12-26	420	720	198
	250	10	650	425	370	12-30	490	820	288
	300	12	750	485	430	16-30	700	1050	326
4.0	15	1/2	130	95	65	4-14	120	320	4.4
	20	3/4	150	105	75	4-14	140	335	5.8
	25	1	160	115	85	4-14	160	360	76.8
	32	1 1/4	180	140	100	4-18	160	380	10
	40	1 1/2	200	150	110	4-18	200	400	14
	50	2	230	165	125	4-18	200	420	16
	65	2 1/2	290	185	145	8-18	280	460	28
	80	3	310	200	160	8-18	280	460	35
	100	4	350	235	190	8-22	280	520	58
	125	5	400	270	220	8-26	420	570	86
	150	6	480	300	250	8-26	420	640	130
	200	8	600	375	320	12-30	420	720	204
	250	10	650	450	385	12-33	490	820	300
	300	12	750	515	450	16-33	700	1050	375

订货须知：
一、①氯气专用波纹管截止阀产品名称与型号②氯气专用波纹管截止阀口径③氯气专用波纹管截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的氯气专用波纹管截止阀型号，请按氯气专用波纹管截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
