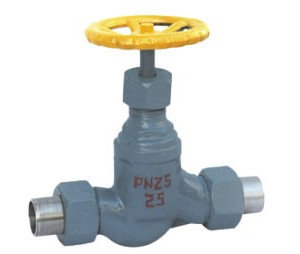

J21B氨用截止阀

- 产品型号:
- J21B
- 产品口径:
- 10-32mm
- 产品压力:
- 1.0-2.5Mpa
- 产品材质:
- 铸铁铸钢
联系我们

产品说明

一、产品[J21B氨用截止阀]详细资料：

产品名称：氨气截止阀

产品型号：J21B

产品简介：

J21B氨用截止阀与J11H内螺纹截止阀结构有所相同。本阀为氨液的管路或装置设计。适用于全开和全关，不允许作调节和节流。由于本阀特殊的结构及体积小、开启或关闭行程相对较短，而且具有非常可靠的切断功能、密封性能好，便于拆卸与维修。较小的流量，使阀多用在公称通径比较小和介质工作温度不高的地方。本阀门使用于炼油厂、石油化工厂、石油化工厂的液化气系统，作为控制介质截的启闭装置。

阀门结构特点：J21B氨用截止阀主要阀体、接头、阀盖、阀杆、螺帽、手轮等部件组成。J21B氨用截止阀阀座采用铸钢材料，以及Z字形结构。Z形密封平面与启闭件是塞形的阀瓣，启闭行程短，其密封性好。此阀阀瓣沿流体的中心线作直线运动与密封面平行。J21B氨用截止阀阀盖采用螺母式，并带压盖螺帽。此结构属于强制密封式阀，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。在阀门开启状态时，与填料一起两层密封作用，并对填料有一定的保护作用。开启高度一般仅为阀座通道直径的1/4，在开启和关闭过种中，由于阀瓣与阀体密封面间的摩控力比闸阀小，因而耐磨。阀进出口端为外螺纹式，配有内螺纹对焊式管接头。此阀结构合理，外形精巧美观，深受广大客户的好评。
阀门工作原理：J21B氨用截止阀作业开启时，阀瓣的开启高度，为公称直径的25%～30%时，流体从Z型阀的下部流入，使流量已达到最大，表示阀门已达全开位置。J21B氨用阀截止阀的全开位置，应由阀瓣的行程来决定。手轮顺时针方向转时，阀杆向下移动，阀瓣下降使密封面密合，将通路切断。逆转时则开启，阀杆提到最高点上密封起作用。
阀门零部件材料：

零件名称	阀体、阀盖	阀瓣	阀杆	垫片	填料
J21B-25Z	铸　铁	碳　钢	优质碳钢	聚四氟乙烯	聚四氟乙烯
J21F-25Z

阀门性能规范：

公称压力 PN(MPa)	试验压力PS(MPa)		工作压力 P(MPa)	工作温度 (℃)	适用介质
	壳体	密封
2.5	2.75	3.75	2.5	≤150	氨、氨液

阀门结构图：

阀门连接尺寸：

公称通径 DN(mm)	尺　寸(mm)
公称通径 DN(mm)	L	D	D1	H	H1	D2
10	175	14	20	170	190	80
15	180	20	26	170	150	80
20	190	23	30	175	155	100
25	213	28	34	190	165	120
32	-	-	-	-	-	140

订货须知：
一、①氨气专用截止阀产品名称与型号②氨气专用截止阀口径③氨气专用截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的氨气专用截止阀型号，请按氨气专用截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
