一、产品[Q3c1F型手动放料阀]的详细资料：

产品型号：Q3c1F

产品名称：手动放料球阀

手动放料球阀概述：
Q3c1F手动放料球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门，其启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。该阀是一种特殊结构的放料球阀,阀座与端面法兰距离近,物料滞留少,结构紧凑,密封性能优越,用于精细化工、制药、化工行业反应锅上,也 可用在细软颗粒介质输送。Q3c1F手动放料球阀主要用于反应器、储罐和其他容器的底部排料，借助于阀门义底部法兰焊接于储罐和其他容器的底部，消除工艺介质通常在容器出口残留的现象。此阀也是反应釜构造中的一个重要部件，它起到控制化学液体在反应釜中进行密闭加压反应以及在反应结束后正确打开放料口排 入料液的作用，且不影响反应釜内料液完全混合和完全反应,Q3c1F手动放料球阀构造和性能的优劣，不只影响到反应Q3c1F手动放料球阀的操作性能，还直接影响到化学反应的效率和化工产品质量等。Q3c1F手动放料球阀操作方便，开启自由，运动灵活可靠，球体装配维修简单，密封结构合理，密封圈更换方便，最适宜控制容易沉积或含有颗粒的流体。
二、结构特点　　

    手动放料球阀主要由阀体、阀座、球体、阀杆、阀盖、缸体连接法兰等零件组成。阀体采用不锈钢铸造而成，其内件球阀为不锈钢(空芯或实芯)球体与阀体内阀座起到密封作用。Q3c1F手动放料球阀是在浮动球阀结构的基础上,结合反应釜使用性能和操作条件设计而成的。Q3c1F手动放料球阀的特点是关闭件为一带孔 球体绕通道的垂线进行90度旋转，以达到开启或关闭的目的，球体两端各有一个氟塑料材料制成的密封圈，也称阀座。上密封圈装在反应釜底部放料口下侧凹槽内，这样可使球体紧贴在反应釜的底部，尽量减少球体上死角容积。考虑到制造上的分工和装配的方便，将釜底的放料口设计成一个特殊的凸缘盘，它作为球式放料阀的与反应釜相连接的部件，称为上体，其上表面按反应釜底面的要求加工成凸球面状，球面曲率与反应釜封头大致一样，上体中心放料孔与凹球面的交接处加工成大弧形的过渡面使放料口成为一个向上的喇叭口，上体下面则按不堪阀装配要求加工，放料口外为装配密封圈的环形槽，其外圈是连接阀体时的定位凸台，和阀体密封面间安装有调节垫片。在外面有均匀分布的螺纹孔，以装入双头螺栓配阀体连接。上体必须先装配镶焊于反应釜的底部，成为反应釜的一部分，打磨内表面焊缝，探伤合格后才能装上阀体、球体部件。阀体内的其他零件基本与通用球阀一致。这种构造的放料阀在关闭状态时部分球体凸出在放料口中，与喇叭之间还留有一圈凹槽，有可能成为沉积物料的死角，但由于并不太深，槽的上口很宽大，料液容易受搅拌桨作用而翻起混合，可以避免料液的不完全反应现象。此阀出口为外螺纹或卡套式连接方式，结构设计符合客户实际作用要求所决定。
　　由于球式放料阀总是竖向安装于反应釜的底部，为使操作方便和操纵杆不受反应釜夹套的阻挡，球式放料阀改变球阀惯用的0度～90度的操作死点，而是将操 纵杆设计成由右45度向左45转动为关闭，由左45度向右45转动为开启，这种操纵杆启闭终点角度更适合于楼上加料，楼下放料操作的反应釜安装方式。操纵杆手 柄高度保持在同一水平上，非常方便。
三、工作原理:
　　Q3c1F手动放料球阀通常是关闭的。当作用时，罐体内的介质搅拌达到一定时间或一定的量时，需要通过Q3c1F手动放料球阀放料。用手柄顺时针转动阀杆，球 体通过阀杆带动，慢慢地90度转动球体与阀座脱离，直到球阀通径与阀体相通，是介质完全排放。此时阀门完全开启。反之，手柄逆时针转动阀杆，球体通过阀杆带动，慢慢地90度转动球体与阀座吻全，此时阀门关闭。

四、主要性能参数：

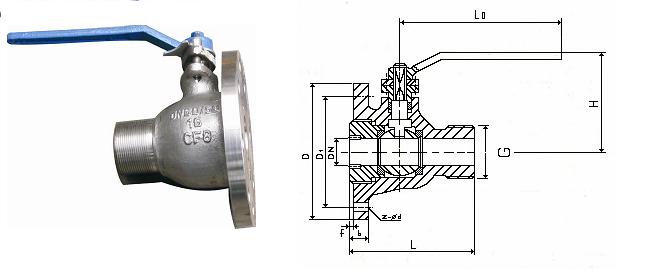

五、产品结构图：

六、主要外型连接尺寸：

订货须知：
一、①手动放料球阀产品名称与型号②手动放料球阀口径③手动放料球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特的手动放料球阀型号，请按手动放料球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
