电动调节阀
ZDLM型电子式电动套筒调节阀
    • 产品型号:
    • ZDLM型
    • 产品口径:
    • 20-300mm
    • 产品压力:
    • 1.0-16.0Mpa
    • 产品材质:
    • 碳钢 不锈钢
产品说明
  • 一、产品[电子式电动套筒调节阀]的详细资料:

    产品型号:ZDLM

    产品名称:电子式电动套筒调节阀

    产品特点:凯斯特电子式电动套筒调节阀ZDLM是一种压力平衡型调节阀,采用套筒导向,压力平衡型双密封面阀芯机构,配用多弹簧气动执行机构或电动执行机构。流道呈S流线性,整体具有工作平衡、允许压差大、流量特性精确、噪音低等特点。特别适用于流量大,阀前后压差较大、泄露要求不搞的场合。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种形式。产品公称压力等级有PN1.64.06.410.0;阀体口径范围DN20-300,适用流体温度-196-+560℃范围内多种档次。泄露等级有Ⅳ级、Ⅴ级、Ⅵ级。流量特性有直线、等百分比特性。多种品种规格可供选择.

    注:常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。
    高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。
    波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。
    低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

    二、电子式电动套筒调节阀ZDLM--主要零件材料



    阀体

    WCB

    CF8

    CF8M

    CF3M

    密封垫

    PTFE/柔性石墨

    套筒

    WCB

    CF8

    CF8M

    CF3M

    阀芯

    304

    304

    316

    316L

    阀盖

    WCB

    CF8

    CF8M

    CF3M

    阀杆

    304

    304

    316

    316L

    填料

    PTFE/柔性石墨

    弹簧

    65Mn

    304

    316

    316L

    螺母

    304

    304

    316

    316L

    三、电子式电动套筒调节阀ZDLM--主要技术参数



    公称通径DNmm

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    额定流量系数
    (KV)

    直线

    6.9

    11

    17.6

    27.5

    44

    69

    110

    176

    275

    440

    690

    1100

    1760

    等百
    分比

    6.3

    10

    16

    25

    40

    63

    100

    160

    250

    400

    630

    1000

    1600

    额定行程Lmm

    16

    25

    40

    60

    100

    公称压力PNMPa

    1.6 2.5 4.0 6.4 10.0

    执行机构型号

    PSL

    201/202

    204

    208

    312

    320

    3810L

    3810LSA-08

    3810LSA-20

    3810LSB-30

    3810LSB-50

    3810LSC-65

    固有流量特性

    直线、等百分比

    固有可调比

    501

    工作温度t(℃)

    普通型:铸钢-40-250;铸不锈钢-60-250 散热型:铸钢-40-450;铸不锈钢-60-450

    输入信号

    0-10mADC4-20mADC220VAC(开关信号)

    电源电压

    220VAC 50Hz

    四、凯斯特电子式电动套筒调节阀ZDLM--执行机构主要性能参数

    1、电动执行机构主要性能参数



    型号

    额定输出力N

    速度mm/s

    技术参数

    PSL

    381L

    PSL

    381L

    PSL

    381L

    PSL

    381L

    201

    381LSA-08
    361LXA-08

    1000

    800
    800

    0.25

    4.2
    4.2

    电源:AC220V 50Hz
    输入信号:DC4-20mA
    DC1-5V
    (
    信号线用屏蔽线
    输出信号:DC420mA
    防护等级:IP67
    带手轮

    电源:AC220V 50Hz
    输入信号:DC4-20mA
    DC1-5V
    (
    信号线用屏蔽线
    输出信号:DC420mA
    防护等级:相当IP55
    隔爆标志:ExdBT4
    带手柄

    202

    381LSA-20
    381LXA-20

    2000

    2000
    2000

    0.50

    2.1
    2.1

    204

    381LSB-30
    381LXB-30

    4500

    3000
    3000

    0.50

    3.5
    3.5

    208

    381LSB-50
    381LXB-50

    8000

    5000
    5000

    1.00

    1.7
    1.7

    312

    381LSC-65

    12000

    6500

    0.60

    2.8

    325

    381LSC-99

    25000

    10000

    1.0

    2.0

    2、主要性能指标



    项目

    指标值

    基本误差%

    3810L±2.5; 带定位器 ±1.0

    回差%

    381L ±2.0; 配PSL±1.0

    死区%

    1.0

    始终点偏差%

    电开

    始点

    ±2.5

    终点

    ±2.5

    电关

    始点

    ±2.5

    终点

    ±2.5

    可调范围

    501

    额定行程偏差%

    2.5

    泄量量L/H

    符合JB/T7387-94 IV级 小于阀的额定容量×10-4

    3、允许压差

    公称通径(mm)

    20

    25

    40

    50

    65

    80

    100

    150

    200

    250

    300

    阀座直径(mm)

    10

    12

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    执行机构

    允许压差△PMPa

    PSL

    PSL202

    6.4

    6.4

    6.4

    4.90

    3.14

    1.92

    1.23

    0.78



    PSL204



    4.31

    2.76

    1.76

    1.04

    0.69

    0.44



    PSL208



    1.86

    1.23

    0.78

    0.50

    0.35

    0.20



    PSL320



    ?1.26

    0.87

    0.49

    0.32

    0.22

    361L

    381LSA-20

    6.4

    6.4

    6.4

    4.90

    3.14

    1.92

    1.23

    0.78



    381LSB-50



    4.79

    3.06

    1.96

    1.16

    0.76

    0.49



    381LSC-65



    1.51

    0.99

    0.64

    0.41

    0.28



    381LSC-99



    0.63

    0.44

    0.25

    0.16

    0.11

    :实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围,请与我们联系,采取适当方法可解决

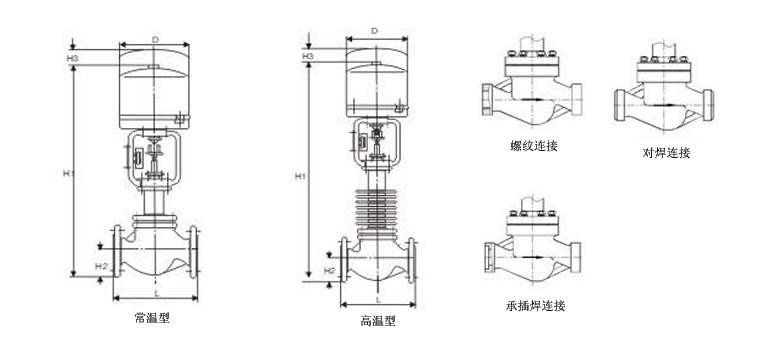

    五、凯斯特电子式电动套筒调节阀ZDLM--主要外型尺寸



    公称通径(DN

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    结构长度
    L

    PN16/25

    185

    200

    205

    222

    250

    276

    298

    350

    410

    451

    600

    670

    735

    PN40

    190

    205

    210

    230

    255

    285

    310

    355

    425

    460

    615

    685

    750

    PN64100

    200

    210

    220

    251

    286

    311

    337

    394

    440

    475

    630

    700

    765

    常温型
    H

    PN16/25

    756

    781

    803

    928

    945

    1260

    1270

    1294

    1515

    1540

    1565

    1816

    2180

    PN40

    766

    791

    813

    938

    955

    1260

    1270

    1329

    1545

    1560

    1605

    1892

    2130

    PN64/100

    773

    803

    833

    965

    1000

    1280

    1300

    1338

    1575

    1620

    1675

    1936

    2202

    高温型
    H

    PN16/25

    956

    981

    1003

    1128

    1145

    1510

    1520

    1544

    1835

    1860

    1885

    2166

    2530

    PN40

    966

    991

    1013

    1138

    1155

    1510

    1520

    1579

    1865

    1880

    1925

    2245

    2480

    PN64/100

    973

    1003

    1033

    1165

    1200

    1530

    1550

    1588

    1895

    1940

    1995

    2286

    2552

    H1

    PN16/25

    53

    58

    68

    73

    80

    90

    98

    108

    123

    140

    168

    203

    230

    PN40

    53

    58

    68

    73

    80

    90

    98

    115

    135

    150

    188

    223

    255

    PN64/100

    63

    68

    75

    83

    88

    100

    105

    125

    148

    170

    203

    235

    265

    H2

    87

    90

    D

    225

    257

    310

    压力等级

    GB1.62.54.06.410.0MPa ANSI150300600LB JIS10203040K

    执行机构

    PSL系列、3810系列、DKJDKZ系列等

    注:*本产品性能指标贯彻GB/T421, 392

    订货须知:
    一、ZDLM型电子式电动高温调节阀产品名称与型号ZDLM型电子式电动高温调节阀口径ZDLM型电子式电动高温调节阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定凯斯特公司的ZDLM型电子式电动高温调节阀型号,请按ZDLM型电子式电动高温调节阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
