ZRSF（H）型电子式三通分（合）流电动调节阀

- 产品型号:
- ZRSF（H）型
- 产品口径:
- 25-300mm
- 产品压力:
- 1.6-6.4Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、产品[电子式三通分（合）流电动调节阀]的详细资料：

产品型号：ZRSF（H）型

产品名称：电子式三通分（合）流电动调节阀

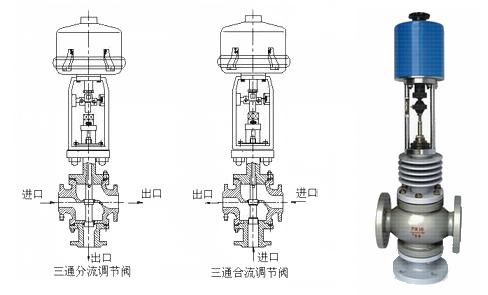

产品特点：凯斯特牌ZRSF（H）型电子式电动三通调节阀是由3810L系列电子式电动执行机构和三通阀组成，电动执行机构内有伺服系统，无须另配伺服放大器，电子式控制单元被设计成匣子形式，并用树脂浇铸，驱动量反馈检测采用高性能导电塑料电位器，是具有1/250分辨能力的高可靠性产品，连线极为简单，只需配DC4~20mA或DC1~5V输入信号及220AC单相电源即可控制运转，调节阀有合流与分流两种作用方式，在某些场合可以代替两个二通阀和一个三通阀接管而得到广泛运用。电子式三通分（合）流电动调节阀，流电动调节阀，凯斯特调节阀。

二、主要技术参数与性能指标：

公称通径DN		25	32	40	50	65	80	100	125	150	200	250	300
阀座直径dn (mm)		25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv	合流	8.5	13	21	34	53	85	135	210	340	535	800	1280
	分流						85	135	210	340	535	800	1280
行程mm		16		25		40			60			100
允许压差△MPa		≤公称压力MPa
基本误差%		±2.5
回差%		2.5
死区%		1.0
始终点偏差%		±2.5
额定行程偏差%		2.5
允许泄漏量Q		Kv值的0.05%
可调范围		30:1
公称压力介质温度阀体材料	1.6MPa	常温－20℃~＋200℃ 铸铁HT200
	4.0MPa	常温-20℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
		中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
	6.4MPa	常温-20℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
		中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti

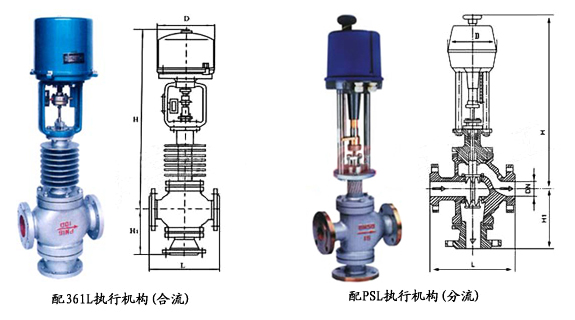

三、凯斯特牌ZRSH三通合流调节阀外形尺寸及附图：

公称通径（DN）	L			D	H1			H
	PN（Mpa）				PN（Mpa）			常温	中温
	1.6	4.0	6.4		1.6	4.0	6.4	常温	中温
25	185	190	200	225	140	150	160	555	707
32	200	200	210	225	150	160	170	561	709
40	220	220	235	225	160	170	180	660	812
50	250	255	265	255	180	190	200	675	827
65	275	285	295	255	200	210	220	863	1027
80	300	310	320	255	210	230	240	868	1032
100	350	360	370	255	220	250	260	872	1036
125	410	430	440	255	260	300	300	905	1200
150	450	465	475	310	280	320	320	920	1135
200	550	560	570	310	320	380	380	950	1165
250	635	660	670	310		475	475	1203	1485
300	720	740	740	310		585	585	1265	1557

四、凯斯特牌ZRSH三通合流调节阀外形尺寸及附图：

公称通径（DN）	L			D	H1			H
	PN（Pma）				PN（Mpa）
	1.6	4.0	6.4		1.6	4.0	6.4
80	300	310	320	255	225	250	265	885
100	350	350	370	255	245	275	285	897
125	410	425	440	255	285	320	325	931
150	450	460	475	310	305	340	345	945
200	550	560	570	310	350	400	410	979
250	635	660	670	310		540	540	1268
300	720	740	770	310		612	612	1294

订货须知：
一、①ZRSF（H）型电子式三通电动调节阀产品名称与型号②ZRSF（H）型电子式三通电动调节阀口径③ZRSF（H）型电子式三通电动调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的ZRSF（H）型电子式三通电动调节阀型号，请按ZRSF（H）型电子式三通电动调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门凯斯特专家为您审核把关。
