丝口、对夹止回阀
WM400系列止回阀
    • 产品型号:
    • WM400系列
    • 产品口径:
    • 50-1200mm
    • 产品压力:
    • 1.0-6.4Mpa
    • 产品材质:
    • 碳钢 不锈钢
产品说明
  • 一、产品[WM400系列止回阀]概述:

    产品名称:WM400系列止回阀

    产品概述:凯斯特牌WM400系列止回阀采用流体型设计,水头损失较小;内部弹簧可加速关闭,达到静音效果;抛光金属面对弹性橡胶密封,密封性能可靠;安装空间小。可安装于水泵出水口处,能避免产生水锤、水击声和破坏性冲击,达到防止逆流和保护设备的目的。广泛用于给排水、消防、建筑、暖通、工业系统。

    二、采用标准:
    法兰连接尺寸
    结构长度
    压力试验
    DIN、ANSI、GB
    (适合中国地区)
    DIN、ANSI
    API 598
    三、主要零件材料:
    零件名称
    阀体、阀瓣
    密封圈
    材料
    灰铸铁、球墨铸铁、WCB
    丁腈橡胶

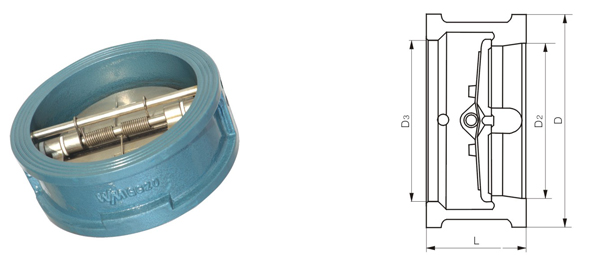

    四、凯斯特牌WM400系列止回阀主要外形连接尺寸:
    公称压力 NP(mm)
    公称通径 DN(mm)
    尺寸 mm
    重量 (kg)
    配管法兰 ( 供参考 )
    L
    D
    D3
    D2
    螺栓孔中心圆直径D1
    螺栓数量
    螺栓直径d
    螺栓长度L1
    1.0/1.6
    50
    43
    125
    56
    51
    2
    125
    4
    M16
    150
    65
    46
    145
    73
    65
    3
    145
    4
    M16
    155
    80
    64
    160
    88
    80
    4
    160
    8
    M16
    160
    100
    64
    180
    108
    102
    6
    180
    8
    M16
    165
    125
    70
    210
    132
    127
    8
    210
    8
    M16
    180
    150
    76
    240
    160
    152
    13
    240
    8
    M20
    205
    200
    89
    295
    210
    203
    24
    295
    8
    M20
    235
    250
    114
    355
    266
    254
    37
    350
    12
    M20
    255
    300
    114
    410
    310
    305
    50
    400
    12
    M20
    290
    350
    127
    475
    355
    350
    76
    460
    16
    M20
    295
    400
    140
    525
    405
    400
    110
    515
    16
    M24
    310
    450
    152
    585
    455
    450
    135
    565
    20
    M24
    325
    500
    152
    650
    505
    500
    158
    620
    20
    M24
    345
    600
    178
    770
    605
    600
    320
    725
    20
    M27
    355
    700
    229
    840
    700
    695
    380
    840
    24
    M27
    440
    800
    241
    950
    800
    796
    560
    950
    24
    M30
    450
    900
    241
    1050
    903
    898
    640
    1050
    28
    M30
    520
    1000
    300
    1170
    1055
    1050
    900
    1160
    28
    M33
    590
    1200
    350
    1390
    1205
    1200
    1400
    1380
    32
    M36
    695
    订货须知:
    一、①WM400系列止回阀产品名称与型号②WM400系列止回阀口径③WM400系列止回阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定的WM400系列止回阀型号,请按WM400系列止回阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
    感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
