一、产品[Q911F电动二片式球阀]的详细资料：
Q911F电动二片式球阀是一种(球体)绕垂直于通道轴旋转90°的阀门，其由回转型角行程电子式电动执行器和O型阀结构组成，属旋转类型高性能调节或开关阀类，接受工业自动化控制(DCS、PLC系统)仪表来源的电流信号或电压信号的输入输出，可实现对工艺管路中流体介质的比例调节或二位开关控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。电动三片式球阀(内螺纹连接球阀)及对焊连接球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
最新研制推出的新一代微型电动球阀(比啤酒瓶更小)，该产品具有高可靠性、高精度、多功能、低功耗、长寿命、强抗干扰能力、优越的性能价格比、小体积、新颖的外观、便于安装及使用等特点，其各项性能完全符合国家技术标准；经市场大批量使用的检验，性能非常可靠。凯斯特牌SMQ911微型电动阀概述该电动阀门零部件及电子元器件皆采用品牌产品，执行器设计精巧，输出扭矩大，适用驱动各种阀门，控制方式多样。阀体适用介质本系列广泛适用于水、海水、污水、酸、碱、盐、食品、石油、化工、冶金等超小型电动球阀产品概述：超小型电动阀门，其执行器和阀体的一体化设计，极大地减小了外形体积，为在仪器仪表及小型设备上的使用提供了方便。阀球、阀杆采用浮动密封结构，既减小了扭力又克服了结垢导致开关不灵的弊病，现已广泛应用于暖通、中央空调系统（风机盘管）、太阳能（工程及民用热水器）、节水器具（高校卡式节水系统）、环保工程、给排水、水处理、预付费冷热水表、工业自控等行业。产品特点：使用寿命长（100万次）体积小巧，适合小型设备采用浮动密封结构，绝无滴漏，适用于重污垢及长期无动作的场合在-1～2.0Mpa水压下，运行电流仅为60—70mA防护等级高，可在相对潮湿的恶劣环境中使用电动执行器体积小巧，是一般体积的1/4。
产品特点:
1．Q911F电动二片式球阀流体阻力小，是所有阀类中流体阻力最小的一种，以AC220V、AC380V或DC24V电源电压作动力，接受(4-20mA、0-10mA或1-5VDC)电流信号或电压信号，即可控制运转，以角行程输出的扭矩转动球体0~90°，就能完成启闭动作或调节动作。
2．全电子式电动执行机构，采有机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单，通过输入电流信号或电压信号，改变球芯的旋转角度(0-90°任意角度)，实现比例调节动作。
3．球芯通道平整光滑，不易沉积介质，可以进行管线式通球。结构简单、重量轻、密封性能好。 特别适用于要求零泄漏率的场合。
二、DQ系列电动执行器详细说明:
HQ系列电动阀门执行器，以其新颖独特的设计、先进而精湛的技术工艺、优质的进口零部件、科学严谨的质量检测，在国内外的阀门自动化制造别具一格。而HQ系列电子式电动阀门执行器，将阀门电动装置的精度化、数字化、智能化推向一个崭新的阶段，成为液体自动化控制行业后起之秀。HQ系列产品主要有开关式、反馈式、调节式(电子式)三大类，它可与各种球阀、蝶阀等回转型阀门想匹配。输出力矩从50Nm-2000Nm.。重量轻(相当于同类产品的1/3)。外形精巧美观、结构紧凑、易于安装、智能控制、数字设定、数显阀位、无需维护及使用安全等诸多优点。
三、HQ精小型电动执行器主要性能参数：
|
主要性能参数 |
HQ精小型电动执行器型号 |
||||||||
|
HQ-05 |
HQ-10 |
HQ-15 |
HQ-20 |
HQ-40 |
HQ-50 |
HQ-60 |
HQ-100 |
HQ-200 |
|
|
输出扭矩 |
50N.M |
100N.M |
150N.M |
250N.M |
400N.M |
500N.M |
600N.M |
1000N.M |
2000N.M |
|
90°动作时间 |
20S |
30S/60S |
30S/60S |
30S/60S |
30S/60S |
30S/60S |
45S |
50S |
100S |
|
回装角度范围 |
0~360° |
0~90° |
0~90° |
0~90° |
0~90° |
0~90° |
0~90° |
0~90° |
0~90° |
|
电机功率 |
15W |
25W |
35W |
45W |
60W |
90W |
90W |
120W |
120W |
|
整机重量 |
2.6KG |
3.7KG |
4.2KG |
6.7KG |
7.2KG |
7.3KG |
7.8KG |
11.2KG |
11.3KG |
|
执行电源 |
AC110V AC220V AC380V DC24V AC24V |
||||||||
|
绝缘电阻 |
100M/500VDC |
||||||||
|
耐压等级 |
1500VAC 1分钟 |
||||||||
|
安装方位 |
360°任意角度安装 |
||||||||
|
电气接口 |
G1/2 防水电缆接头、电源线、信号线各一根 |
||||||||
|
环境温度 |
-30°C~+60°C |
||||||||
|
控制类型 |
开关型、无源触点型、阀位信号反馈型、智能调节型 |
||||||||
|

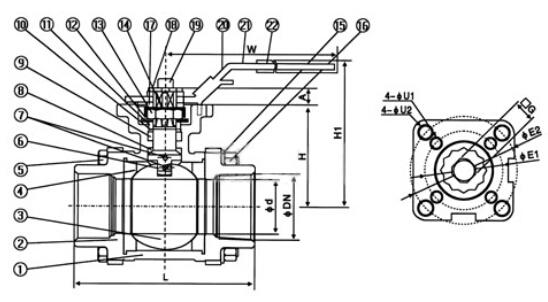

序号 |
零件名称 |
材质 |
|
|
不锈钢 |
碳钢 |
||
|
1 |
阀体 |
不锈钢CF8M |
碳钢WCB |
|
2 |
球体 |
不锈钢SS316 |
不锈钢SS304 |
|
3 |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
4 |
密封垫 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
5 |
阀盖 |
不锈钢CF8M |
碳钢WCB |
|
6 |
阀杆 |
不锈钢SS316 |
不锈钢SS304 |
|
7 |
止推垫圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
8 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
9 |
填料压盖螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
10 |
手柄 |
不锈钢SS304 |
不锈钢SS304 |
|
11 |
垫圈 |
不锈钢SS304 |
不锈钢SS304 |
|
12 |
阀杆螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
13 |
手柄套 |
塑料 |
塑料 |
五、Q911F电动二片式球阀主要尺寸：
|
SIZE |
1/4″ |
3/8″ |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
21/2″ |
3″ |
4″ |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
55 |
55 |
65 |
75 |
88 |
102 |
110 |
125 |
162 |
189 |
260 |
|
H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
148 |
180 |
|
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
重量WT（g） |
225 |
225 |
390 |
502 |
850 |
1502 |
2020 |
3625 |
4700 |
7700 |
14850 |
注：电动微型球阀连接形式另有对焊（BW）承插焊（SW），并均可带国际标准ISO支架和销定装置。
订货须知：
一、①Q911F电动二片式球阀产品名称与型号②Q911F电动二片式球阀口径③Q911F电动二片式球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的Q911F电动二片式球阀型号，请按Q911F电动二片式球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
