法兰球阀

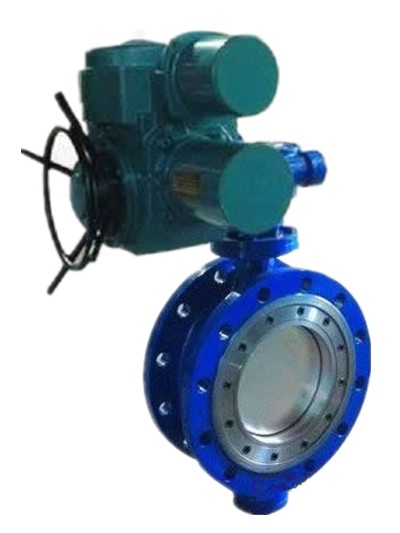

GWXDF系列双向流硬碰硬密封旋球阀
    • 产品型号:
    • GWXDF系列
    • 产品口径:
    • 50-3000mm
    • 产品压力:
    • 1.0-4.0Mpa
    • 产品材质:
    • 碳钢 不锈钢
产品说明
  • 一、GWXDF系列双向流硬碰硬密封旋球阀详细资料:

    GWXDF系列双向流硬碰硬旋球阀是结合球阀的优越密封性能与蝶阀的优势结构性能研发而成,其即拥有球阀优越的密封、可调节、可使用在含细微颗粒的水管道,温度高、寿命长的实用优势,又具备蝶阀体积小、重量轻的结构优势。双向流阀门的最主要功能是既能在正向压力时密封良好,在反向压力或反向压力大于正向压力时也能密封良好。当正向压力作用时,介质压力推动阀板向前移动,阀杆变形,阀板密封面紧贴阀座密封面传递压力,将阀座推向阀体台阶,使之密封良好。当反向压力作用时,介质压力推动阀板向后移动,阀杆变形,介质压力同时推动阀座密封面紧贴阀板密封面传递压力,将阀座推向阀杆极限变形位置,使之密封良好。其实质为蝶式结构偏心半球阀,其安装优越于半球阀和固定球阀。密封原理结合了固定球阀的前端密封与偏心蝶阀的强制密封,从而实现了流体切断。在水泵停止运转,管道出水压力高于进水压力的情况下,正确使用旋球阀能够有效的阻止回水倒流,这也是蝶阀和半球阀不具备的功能。旋球阀在正副两个密封面上可根据不同的硬度需要运用超音速等离子喷涂、真空保护渗复堆等先进工艺形成马氏体不锈钢、奥氏不锈钢、硬质合金等梯度功能材料。能自动对正中心(自适应),自动越程补偿磨损,自动加以极高密封比压,瞬间关闭、瞬间打开密封副间无摩擦,打开时阀芯投影不断膨胀并前进,结构短、体积小可制造大口径阀门、运输、安装、维护检修方便、运行可靠等一系列优点,成为阀门行业的一次重大的技术革命。在双向流系统中该阀门一台相当于两台普通单向密封阀门。

    二、GWXDF系列型号说明:

    驱动方式:

    代号

    3

    6

    7

    9

    驱动方式

    蜗轮蜗杆

    气动

    液动

    电动

    连接型式:

    代号

    4

    连接型式

    法兰

    密封面材料:

    代号

      H

    R

    Y

    密封面材料

    马氏体不锈钢

    奥氏体不锈钢

    硬质合金

    公称压力:

    代号

    6

    10

    16

    25

    40

    公称压力(MPa)

    0.6

    1.0

    1.6

    2.5

    4.0

    壳体材料:

    代号

    Z

    Q

    C

    I

    P

    R

    材料


    铸铁

    球墨铸铁

    WCB

    1Cr5Mo、ZG1Cr5Mo

    1Cr18Ni9Ti
    ZG1Cr18Ni9Ti

    1Cr18Ni12MoTi、
    ZG1Cr18Ni12MoTi

    三、技术性能规范:

    公称通径(mm)

    公称压力(MPa)

    试验压力(MPa)

    适用温
    度(℃)

    适用
    介质

    壳体强度试验

    正向密封试验

    反向密封试验

    DN50~500

    1.0

    1.5

    1.1

    1.1

    未注明为80℃以下, 可生产200℃ 以下

    清水、污水、油品等









    四、主要用途:

    凡水泵出口端、管网系统、回收系统、高位水槽、易水淹的污水系统、防倒流系统的所有阀门须用双向阀门,本阀门广泛用于冶金、矿山、石化、化工、电力、环保、市政等行业和部门的管路启闭、调节。

    五、技术性能规范:

    公称通径

    (mm)

    公称压力

    (Mpa)

    试验压力(Mpa)

    适用温度

    (℃)

    适用

    介质

    壳体强度

    试验

    正向密

    封试验

    反向密封试验

    DN50

    ~3000

    mm

    0.6

    0.9

    0.66

    0.66

    未注明为0~80℃可生产0~200℃

    清水、

    污水、

    油品等

    1.0

    1.5

    1.1

    1.1

    1.6

    2.4

    1.76

    1.76

    2.5

    3.75

    2.76

    2.76

    4.0

    6.0

    4.4

    4.4

    六、主要设计制造标准:

    标准内容

    标准号

    标准名称

    法兰标准

    GB/T9113-2000

    整体钢制管法兰

    GB/T17241.6-1998

    整体铸铁管法兰

    结构长度标准

    GB/T1221-2005

    金属阀门结构长度

    压力试验标准

    GB/T13927-1992

    通用阀门压力试验

    JB/T9092-1999

    阀门的试验检验



    结构设计标准

    GB/T12237-1989

    通用阀门法兰和对焊连接钢制球阀

    GB/T12238-1989

    通用阀门法兰和对夹连接蝶阀

    使用材料标准

    GB/T12226-1989

    通用阀门灰铸铁件技术条件

    GB/12227-1989

    通用阀门球墨铸铁技术条件

    GB/T12229-1989

    通用阀门碳素铸件技术条件

    GB/T12230-1989

    通用阀门奥式体钢铸件技术条件

    七、主要零件材料:

    零部件名称

    材料名称或代号

    阀体

    灰铸铁、球墨铸铁、WCB、碳钢

    阀板

    WCB、Q235、不锈钢

    阀杆

    不锈钢

    阀座

    WCB、Q235、不锈钢

    八、主要类型及工作原理:

    主要类型:本阀门的主要类型有手动、蜗轮蜗杆、电动、气动、液动、其中气动阀门和液动阀门适合于压力气源和压力液源的场合。

    驱动方式

    手动

    蜗杆

    液动

    电动

    气动

    型号

    GWXDF207

    GWXDF3207

    GWXDF7207

    GWXDF9207

    GWXDF6207

    型号

    GWXDF204

    GWXDF3204

    GWXDF7204

    GWXDF9204

    GWXDF6204

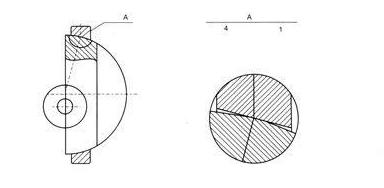

    工作原理:阀芯的密封面为三次曲面,阀座的密封面为1次圆锥面。在密封点处,阀座面实际上是阀芯三次曲面的切面(见图)

    因而其结合十分完美。有适应(中心自动定位重合)和补偿磨损功能

    因为转动中心偏离阀芯几何中心就有阀芯打开时阀芯实体不断向后退、向内缩、阀芯关闭时阀芯实体不断前进、向外胀的实际效果,

    其功能相当于半球阀、闸阀、截止阀、蝶阀的综合。(见图)

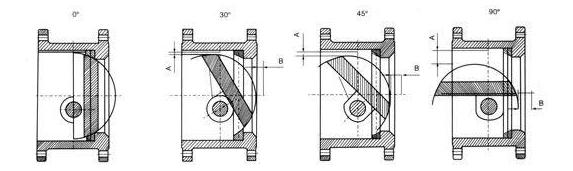

    打开各不同角度变化图:

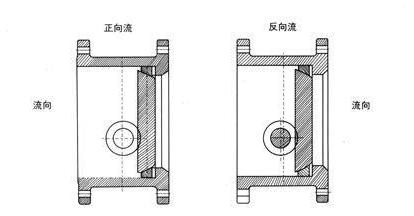

    双向流阀门的最主要功能是既能在正向压力时密封良好,在反向压力或反向压力大于正向压力时也能密封良好。当正向压力作用时,

    介质压力推动阀板向前移动,阀杆变形,阀板密封面紧贴阀座密封面传递压力,将阀座推向阀体台阶,使之密封良好。当反向压力

    作用时,介质压力推动阀板向后移动,阀杆变形,介质压力同时推动阀座密封面紧贴阀板密封面传递压力,将阀座推向阀杆极限变

    形位置,使之密封良好。

    九、电动头参数表:

    阀门公称

    通径(mm)

    电动执行器型

    号规格

    最大控制

    转距(Nm)

    输出转速

    (r/min)

    电机功率

    (kw)

    电机堵转

    电流(A)

    50

    SMR-10

    100

    18

    0.25

    7.21

    65

    SMR-10

    100

    18

    0.25

    7.21

    80

    SMR-20

    200

    18

    0.55

    15.4

    100

    SMR-20

    200

    18

    0.55

    15.4

    125

    SMR-40

    300

    18

    0.75

    18.34

    150

    SMR-40

    450

    18

    1.1

    28.00

    200

    SMR-60

    450

    18

    1.1

    28.00

    250

    SMR-100

    900

    18

    2.2

    36.75

    300

    SMR-100

    900

    18

    2.2

    36.75

    350

    Z120-18

    1200

    18

    3.0

    55.30

    400

    Z250-18

    2500

    18

    5.5

    84.35

    450

    Z350-10

    3500

    10

    4.0

    62.09

    500

    Z500-10

    5000

    10

    5.5

    84.35

    600

    Q600-0.5

    6000

    0.5

    0.75

    18.34

    700

    Q800-0.5

    8000

    0.5

    1.1

    28.00

    800

    Q1200-0.5

    12000

    0.5

    1.5

    28.14

    900

    Q1600-0.5

    16000

    0.5

    2.2

    36.75

    1000

    Q2000-0.5

    20000

    0.5

    3.0

    55.30

    1200

    Q3000-0.5

    30000

    0.5

    4.0

    62.09

    1400

    Q4000-0.5

    40000

    0.5

    4.0

    62.09

    1600

    Q6300-0.25

    63000

    0.25

    5.5

    84.35

    1800

    Q8000-0.25

    80000

    0.25

    5.5

    84.35

    2000

    Q12000-0.125

    120000

    0.125

    5.5

    84.35

    十、GWXDF3207Y -10C 对夹式 GWXDF9204Y -16C 法兰式双向流硬碰硬密封旋球阀连接与安装尺寸表:

    通径DN

    A

    B

    C

    D

    E

    H

    L

    N__Фd

    手动

    对夹式

    法兰式

    50

    88

    110

    140

    112

    200

    245

    255

    350

    625

    530

    43

    108

    4-14

    4-14

    65

    108

    130

    160

    115

    200

    245

    255

    370

    625

    530

    46

    112

    4-14

    4-14

    80

    124

    150

    190

    120

    200

    245

    255

    380

    645

    565

    64

    114

    4-18

    4-18

    100

    144

    170

    210

    138

    200

    355

    255

    420

    675

    600

    64

    127

    4-18

    4-18

    125

    174

    200

    240

    164

    200

    355

    255

    460

    715

    640

    70

    140

    4-18

    8-18

    150

    199

    225

    265

    175

    280

    355

    315

    55

    800

    705

    76

    140

    4-18

    8-18

    200

    254

    280

    320

    200

    425

    250

    315

    760

    850

    775

    89

    152

    4-18

    8-18

    250

    309

    335

    375

    230

    425

    250

    315

    830

    925

    945

    114

    165

    4-18

    12-18

    300

    363

    395

    440

    260

    560

    450

    315

    895

    1035

    1070

    114

    178

    4-22

    12-22

    350

    413

    445

    490

    300

    560

    450

    315

    950

    1070

    1140

    127

    190

    4-22

    12-22

    400

    463

    495

    540

    340

    580

    450

    315

    1190

    1190

    1210

    140

    216

    4-22

    16-22

    450

    518

    550

    595

    350

    580

    650

    714

    1255

    1250

    1335

    152

    222

    4-22

    16-22

    500

    568

    600

    645

    380

    580

    650

    714

    1305

    1290

    1415

    152

    229

    4-22

    20-22

    600

    667

    705

    755

    450

    660

    850

    810

    1340

    1455

    1605

    178

    267

    4-M24

    20-26

    700

    772

    810

    860

    480

    550

    850

    810

    1520

    1585

    1844

    229

    292

    4-M24

    24-26

    800

    878

    920

    975

    530

    550

    1250

    810

    1710

    1700

    2040

    241

    318

    4-M27

    24-30

    900

    978

    1020

    1075

    580

    550

    1250

    863

    1810

    1965

    2255

    241

    330

    4-M27

    24-30

    1000

    1078

    1120

    1175

    650

    750

    1250

    863

    1960

    2015

    2380

    300







    订货须知:
    一、①双向流硬碰硬密封旋球阀产品名称与型号②双向流硬碰硬密封旋球阀口径③双向流硬碰硬密封旋球阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定凯斯特公司的气动信号球阀型号,请按双向流硬碰硬密封旋球阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
    感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
