ZCRB紧急切断电磁阀

- 产品型号:
- ZCRB
- 产品口径:
- 20-600mm
- 产品压力:
- 0.5-1.6MPa
- 产品材质:
- 铸钢灰铸铁不锈钢耐腐蚀钢
联系我们

产品说明

一、产品[紧急切断电磁阀]的详细资料：

产品型号：ZCRB

产品名称：紧急切断电磁阀

产品特点：性能特点蝶式活塞防腐耐磨单环密封防止泄漏导向设置消除故障瞬间通电快速切断自保持开手动复位特制线圈超长寿命紧急切断电磁阀,紧急电磁阀,切断电磁阀。

二、应用范围：

航天、船舶重工、石油化工、电力装备、工业炉窑、锅炉、燃气管网、燃气处理厂、加气站、燃气泄漏报警系统、安全保护系统、消防报警系统，广泛用于城市或工厂易燃易爆介质管网安全保护，当发现事故隐患时快速切断，及时制止恶性事故发生。

三、主要技术参数：

原理结构：直动活塞型、先导活塞型控制方式：常开时不通电；通电关闭，可手动打开
关闭速度：≤1秒
工作压力：0-16bar
流体范围：煤气、天然气、液化气、沼气、等气体或燃油
流体温度：-15~60℃
防爆等级： dⅡBT4、dⅡCT5
标准电压：AC220V、DC24V (其它可特制)
电气连接：三芯防爆电缆引线

四、ZCRB燃气紧急切断电磁阀内螺纹连接尺寸：

DN	G	L	H
25	1	90	130
32	1 1/4	140	150
40	1 1/2	156	170
50	2	180	190

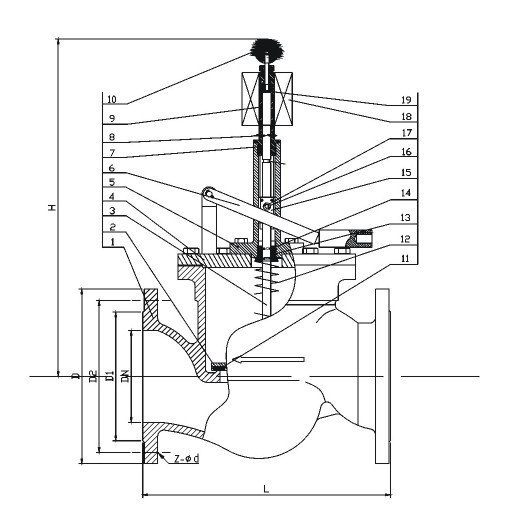

五、凯斯特牌ZCRB紧急切断电磁阀规格参数及安装尺寸：

通径DN [mm]	阀体材质	工作压力 [bar]	Kv值 [m3/h]	内螺纹连接[mm]			法兰连接[mm]
通径DN [mm]	阀体材质	工作压力 [bar]	Kv值 [m3/h]	G螺纹	L	H	L	H	D	孔距	n-d
20	铸铁 304不锈钢	B06级：0-6 B16级：0.3-16	5.0	3/4〃	85	130	96	170	Φ95	75	4-Φ12
25			8.5	1〃	98	140	110	180	Φ106	85	4-Φ12
32			15	1 1/4〃	120	150	128	200	Φ125	100	4-Φ14
40			22	1 1/2〃	130	160	142	210	Φ138	110	4-Φ16
50			35	2〃	150	180	158	230	Φ155	125	4-Φ17
65		B01级：0-1 B03级：0-3 B06级：0-6 B10级:1-10	48	-	-	-	200	290	Φ176	145	4-Φ17
80			75	-	-	-	220	320	Φ190	160	4-Φ17
100			115	-	-	-	260	350	Φ210	180	8-Φ16
150	铸铁		250	-	-	-	400	500	Φ280	240	8-Φ22
200	铸钢、不锈钢	B0.05级：0-0.05;(特制:0-6)	420	-	-	-	495	-	Φ340	295	12-Φ22
250			660	-	-	-	620	-	Φ405	355	12-Φ26
300			-	-	-	-	700	-	Φ460	410	12-Φ26
350		B0.05级：0-0.05;	-	-	-	-	790	-	Φ520	470	16-Φ26
400			-	-	-	-	915	-	Φ580	525	16-Φ30
450			-	-	-	-	980	-	Φ640	585	20-Φ30
500			-	-	-	-	980	-	Φ715	650	20-Φ33
600			-	-	-	-	1300	-	Φ840	770	20-Φ36

订货须知：
一、①ZCRB紧急切断电磁阀产品名称与型号②ZCRB紧急切断电磁阀口径③ZCRB紧急切断电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的ZCRB紧急切断电磁阀型号，请按ZCRB紧急切断电磁阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
