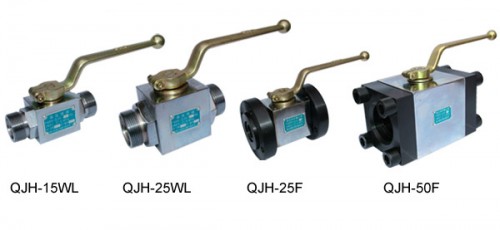

QJH系列高压球芯截止阀
    • 产品型号:
    • QJH系列
    • 产品口径:
    • 10-50mm
    • 产品压力:
    • 10.0-48.0Mpa
    • 产品材质:
    • 碳钢 不锈钢
产品说明
  • QJH系列高压球芯截止阀

    图形符号


    型号说明

    ① 系列代号Series Code:QJH系列高压球芯截止阀
    ② 压力等级Pressure Grade:H-32MPa
    ③ 公称通径Nominal Path:6、10、15、20、25、32、40、50、65、80mm
    ④ 连接形式Joint Model:B-板式、F-法式、NL-内螺纹连接、WL-外螺纹连接

    外形尺寸



    型号
    A
    B
    C
    L1
    L2
    L3
    L4
    L5
    L6
    H
    N
    d1
    d2
    QJH-10B
    80
    54
    42
    60
    45
    11
    13
    105
    33
    38
    62
    Ф8.5
    Ф9
    QJH-15B
    92
    58
    44
    56
    52
    6
    18
    147
    39
    42
    77
    Ф8.5
    Ф14
    QJH-20B
    108
    70
    52
    70
    60
    8.5
    21.5
    185
    45
    50
    90
    Ф11
    Ф18
    QJH-25B
    125
    75
    60
    80
    72
    11
    20
    185
    54.5
    55
    99
    Ф11
    Ф24
    QJH-32B
    152
    98
    71
    120
    90
    19
    16
    240
    69.5
    75
    111
    Ф13
    Ф30
    QJH-40B
    185
    120
    93
    150
    110
    23
    20
    240
    80
    90
    129
    Ф17
    Ф38





    型号
    D
    L
    L1
    L2
    H
    F
    E

    N
    QJH-50F1
    Ф62
    170
    30
    17
    104
    118
    55
    240
    QJH-65F1
    Ф77
    220
    45
    22
    126
    132
    67
    QJH-80F1
    Ф91
    240
    45
    25
    139
    142
    75


    内螺纹连接尺寸:

    型号
    A
    B
    C
    L
    H×a
    2-D
    QJH-06NL
    13.5
    27
    105
    67
    33×26
    M16×1.5
    QJH-10NL
    16
    40
    105
    76
    36×32
    M18×1.5
    QJH-15NL
    19
    45
    147
    88
    45×38
    M27×2
    QJH-20NL
    25
    46
    185
    100
    55×48
    M33×2
    QJH-25NL
    28.5
    59
    185
    116
    64×57
    M42×2
    QJH-32NL
    37.5
    74
    240
    130
    84×75
    M48×2
    QJH-40NL
    42.5
    88
    240
    140
    95×85
    M60×2


    外螺纹连接尺寸:

    型号
    A
    B
    C
    L
    H×a
    2-D
    QJH-06WL
    13.5
    27
    105
    71
    33×26
    M16×1.5
    QJH-10WL
    16
    40
    105
    86
    36×32
    M22×1.5
    QJH-1WNL
    19
    45
    147
    96
    45×38
    M30×1.5
    QJH-20WL
    25
    46
    185
    112
    55×48
    M36×2
    QJH-25WL
    28.5
    59
    185
    122
    64×57
    M42×2
    QJH-32WL
    37.5
    74
    240
    145
    84×75
    M52×2
    QJH-40WL
    42.5
    88
    240
    163
    95×85
    M60×2


    法兰式连接尺寸:

    型号
    L
    L1
    H
    H1
    D
    d1
    d2
    M
    QJH-10F
    103
    105
    44
    36
    Ф68
    Ф22
    Ф10
    M10
    QJH-15F
    113
    147
    46
    40
    Ф75
    Ф24
    Ф15
    M10
    QJH-20F
    117
    185
    48
    42
    Ф78
    Ф30
    Ф20
    M10
    QJH-25F
    133
    185
    56
    56
    Ф100
    Ф35
    Ф23
    M12
    QJH-32F
    145
    240
    63
    62
    Ф110
    Ф45
    Ф32
    M12
    QJH-40F
    175
    240
    74
    73
    Ф130
    Ф50
    Ф38
    M16

    订货须知:
    一、①高压球阀产品名称与型号②高压球阀口径③高压球阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定
    凯斯特公司的高压球阀型号,请按高压球阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的
    凯斯特阀门专家为您审核把关。
    感谢您访问我们的网站【http://www.hbkst.cn,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
