产品简介：YJ41HF抗生素不锈钢截止阀启闭件(阀瓣)由阀杆带动,沿阀座(密封面)轴线做直线升降运动，从而使管路接通或切断。与闸阀比较，此阀结构较简单，通常在阀体和阀瓣上只有一个密封面，密封面积小，节省贵重材料、成本低，因而制造工艺性比较好，便于维修。密封面磨损及擦伤较轻，密封性好。启闭时阀瓣与阀体密封面之 间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。开启高度小，一般仅为阀座通道直径的1/4，结构紧凑，节省安装空间。本阀具有较强的杀菌、清毒功能，防止产品染菌。广泛用于生物发酵、医药 和啤酒发酵、氨基酸发酵、生物农药发酵、生物肥料发酵、各种抗生素发酵、生物、生化、化学制药的物料、水、汽、冷的控制等领域，底部可以根据客户需要开设排泄孔，耐高温使用寿命长，无死角达到零泄漏水平。
二、结构特点及工作原理
　　YJ41HF抗生素截止阀由阀体、YPT排气阀、阀瓣、阀杆、阀盖、手轮等零件组成。阀体采用北京式不锈钢铸造而成。流线型的流道，使得压力损失小。底部有一通孔，配上小形球阀或截止阀，起到排浊气或排废水的作用，使阀体保持清洁。阀瓣密封圈采用耐高温聚四氟乙烯复合材料制成。(最高温度可达 ≤120℃)靠螺钉固定在阀瓣上，与阀座密封确保无内外漏，寿命长、耐腐蚀。密封垫可更换，拆卸更方便，维护费用低。阀座密封圈用不锈钢制成，或在铸钢阀体上直接加工出密封面。此阀瓣为平板形平面密封，阀瓣在装配时有一定的 晃量，阀瓣可以自动找正并和阀座密封面吻合，因而对阀瓣的导向要求并不重要；阀瓣是在没有被旋转时落在 阀座上的，密封副之间就不会产生摩擦，因此对密封面材料抗擦伤的要求也不严格。同时，由于管道应力导致 阀座的内孔圆度变形时，也不会影响密封性能。缺点是介质中的固体颗粒和沉淀物易损伤密封面，其密封原理 是当介质从阀瓣下方流入时，所施加的密封力必须等于或大于密封面上所产生的必需比压和介质向上的作用力之和。因此密封形式为强制密封，在阀门关闭时必须向阀瓣施加足够的力，达到密封必须比压以上，才能实现密封。平板形阀瓣相配阀杆采用带对开环的压盖连接式，因为使用对开环，使阀瓣沿阀杆球形支撑点的球心有一定的晃量，便于阀瓣自动找正阀座的密封面，实现密封。距离阀瓣上方30mm阀杆上设有限程锥形环，而螺纹在阀杆上部，为上螺纹阀杆结构，传动螺纹位于阀杆上部并处于阀盖填料箱之外，螺纹不接触介质，因此不会受到介质腐蚀，也便于润滑。上螺纹阀杆不易歪斜，能保证阀瓣与阀座的良好对中，有利于密封。填料函设计深度不受限制，易防止产生外泄漏。该填料函的环形腔室内从上部填料压盖到底部台肩之间装有填料。在填料函的下部设有上密封，该上密封与阀杆所带相应的密封配接,当阀门全开时，用来隔离系统介质与填料接触。填料设置于阀盖，阀盖与阀体用双头螺丝、螺母固定。阀杆螺母固定在阀盖支架上，为防止转动使连接牢固。 阀杆顶部采用四方与手轮连接，然后用六角螺母压紧，这样旋转手轮就可以开启或关闭此阀。密封性能好，使用寿命长，密封垫、阀体中道密封圈，阀杆填料全部采用优质聚四氟乙烯材料。
三、工作原理　　
　　 YJ41HF抗生素不锈钢截止阀为旋转升降运动，手轮固定在阀杆顶端。当顺时针方向旋转手轮时，阀杆螺纹下旋，阀瓣密封面与阀座密封面紧密封接触，达到关闭状态；当逆时针方向旋转手轮时，阀杆螺纹上旋，阀瓣密封面与阀座密封面脱开，开启。
　　YJ41HF抗生素不锈钢截止阀为“低进高出”，阀门由全开位置开始关闭的阶段，操作为所需克服的阻力是阀杆和填料的摩擦阻力和介质压力在阀瓣截面上(轴向)造成的推力，随着阀瓣的下降，流体在阀瓣前后形成压 差，阻止阀瓣下降，而且这个阻力会随差阀瓣的下降而迅速增大，随着阀门完全关闭，阀杆旋加强制的密封力 ，阀瓣前后压差达到介质工作压力的最大值，此时阀杆承受最大关闭力矩。在阀门开启过程中，介质压力或阀瓣前后压差形成的推力与阀门开启方向相同，但应该指出的是，在开启瞬间，因为要克服密封面间较大的静摩 擦力矩，此时的开启操作力矩有可能还会超过关闭力矩。
　　YJ41HF抗生素不锈钢截止阀当作业完华后，还杀菌、清毒，防止产品染菌。YPT排气阀起到了排放清洁后的污物。使此阀保持抗菌。

五、YJ41HF抗生素截止阀压力试验MPa

六、YJ41HF抗生素截止阀主要零件材料及性能参数

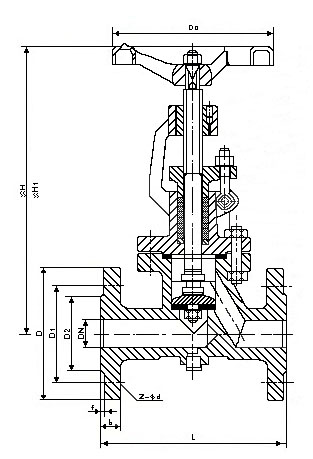

七、PN 1．6MPa规格主要尺寸

2.5MPa规格主要尺寸

订货须知：
一、①铸钢截止阀产品名称与型号②铸钢截止阀口径③铸钢截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的铸钢截止阀型号，请按铸钢截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
