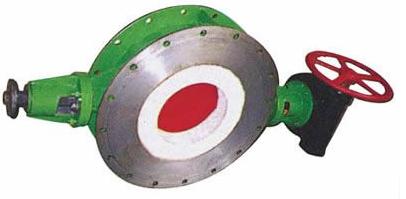

一、高温调控蝶阀（1200℃ SO2二氧化硫专用蝶阀）详细资料：
高温蝶阀-HTDQ36P1W高温蝶阀简介：
该产品是特殊设计的高温调节控制阀，产品结构设计合理，操作方便，使用可靠。操作可用蜗轮蜗杆、电动、气动，满足程控和遥控的需要。产品广泛应用于硫磺制酸高温副线，以及冶炼、石化系统中的高炉配风、锅炉管道作为控制调节阀使用。
高温蝶阀-HTDQ36P1W高温蝶阀标准与规范：
设计制造标准按Q/ZXD 05-2006《高温调控蝶阀》。
二、高温蝶阀-HTDQ36P1W高温蝶阀结构简图：
三、高温蝶阀-HTDQ36P1W高温蝶阀外形及连接尺寸：
|
公称通径 |
L |
D |
D1 |
D2 |
D3 |
D4 |
b |
t |
L1 |
L2 |
|
|
DN（mm） |
NPS |
||||||||||
|
600 |
24 |
470 |
600 |
580 |
630 |
1220 |
1370 |
30 |
22 |
1220 |
1460 |
四、HTDQ36P1W高温蝶阀技术参数和性能参数：
|
高温蝶阀-HTDQ36P1W高温蝶阀技术参数和性能参数 |
高温蝶阀-HTDQ36P1W高温蝶阀主要零件材料 |
||||||
|
公称通径 |
公称压力 |
适用温度 |
适用介质 |
阀体 |
阀板 |
阀杆 |
填料 |
|
DN200～ DN1800
|
0.25MPa |
≤1350℃
|
SO2、SO3 及其他高温 气体 |
20 号钢板 内衬复合 耐火材料 |
XD-4 高 温合金
|
XD-4 高 温合金
|
柔性石墨+因 科镍尔 |
五、HTDQ36P1W高温蝶阀主要外形和连接尺寸：
| 公称通径 | 主要外形尺寸和连接尺寸 | |||||||
| L | D1 | D | Z-d | H | H0 | A | B | |
| 50 | 108 | 110 | 140 | 4-14 | 70 | 215 | 270 | 65 |
| 65 | 112 | 130 | 160 | 4-14 | 80 | 235 | 270 | 65 |
| 80 | 124 | 150 | 190 | 4-18 | 95 | 263 | 270 | 65 |
| 100 | 127 | 170 | 210 | 4-18 | 105 | 283 | 270 | 65 |
| 125 | 140 | 200 | 240 | 8-18 | 120 | 313 | 310 | 65 |
| 150 | 140 | 225 | 265 | 8-18 | 132.5 | 338 | 310 | 65 |
| 200 | 152 | 280 | 320 | 8-18 | 160 | 493 | 365 | 90 |
| 250 | 165 | 335 | 375 | 12-18 | 187.5 | 550 | 365 | 90 |
| 300 | 178 | 395 | 440 | 12-22 | 220 | 615 | 365 | 90 |
| 350 | 190 | 445 | 490 | 12-22 | 245 | 678 | 365 | 90 |
| 400 | 216 | 495 | 540 | 16-22 | 270 | 727 | 365 | 90 |
| 450 | 222 | 550 | 595 | 16-22 | 297.5 | 782 | 365 | 90 |
订货须知：
一、①HTDQ36P1W 1200℃高温蝶阀产品名称与型号②HTDQ36P1W 1200℃高温蝶阀口径③HTDQ36P1W 1200℃高温蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的HTDQ36P1W 1200℃高温蝶阀型号，请按HTDQ36P1W 1200℃高温蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
