600X电动控制阀

- 产品型号:
- 600X
- 产品口径:
- 20-800mm
- 产品压力:
- 1.0-2.5MPa
- 产品材质:
- 铸钢不锈钢
联系我们

产品说明

一、产品[电动控制阀]的详细资料：

产品型号：600X

产品名称：电动控制阀

产品特点：凯斯特牌600X电动控制阀是一种以电磁阀为向导阀的水力操作式阀门。常用于给排水及工业系统中的自动控制，控制反应准确快速，根据电信号遥控开启和关闭管路系统，实现远程操作。关闭而不产生压力波动。该阀门体积小、重量轻、维修简单、使用方便、安全可靠．电磁阀可选用交流电220V，或直流电24V，可根据各种场合选用常开或常闭型均可。

结构特点和用途:

　　 600X水力电动控阀由主阀、电磁导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过电磁导阀可以实现对阀门开启和关闭的遥控。加装附加装置后，可控制开启和关闭的速度。本产品利用导阀控制阀门的开启和关闭，节省能源。可代替其它阀门大型电动装置。本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

工作原理:

　　当阀门从进口端给水时，水流流过针阀进入主阀控制室，当电磁导阀打开时，控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度，主阀控制室内压力很低，主阀处于全开状态。当电磁导阀关闭时，主阀控制室的水不能流出，控制室升压，推动膜片关闭主阀。

二、主要技术参数

公称压(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

三、主要零件材料

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
浮球阀	铜合金
微型过滤器	不锈钢

四、凯斯特牌电动控制阀主要外形连接尺寸：

DN	L	A	A1	H	H1	F	D mm			D1 mm			D2 mm			n-Φd
DN	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	150	194	136	342	269	116	105	105	105	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	160	194	136	342	269	116	115	115	115	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	180	194	136	342	269	116	140	140	140	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	200	240	155	395	300	170	150	150	150	110	110	110	88	88	84	4-17.5	4-17.5	4-18
50	203	240	155	395	300	170	165	165	165	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	216	255	165	385	288	180	185	185	185	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	241	280	175	420	310	210	200	200	200	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	292	332	195	500	340	275	220	220	235	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	330	375	220	540	380	310	250	250	270	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	356	408	230	575	410	355	285	285	300	240	240	250	212	212	211	8-22	8-22	8-26
200	495	485	255	665	440	460	340	340	360	295	295	310	268	268	274	8-22	12-22	12-26
250	622	550	300	720	460	500	395	405	425	350	355	370	320	320	330	12-22	12-26	12-30
300	698	630	340	750	480	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	787	735	415	830	516	640	505	520	555	460	470	490	430	430	448	16-22	16-26	16-33
400	914	788	430	900	560	715	565	580	620	515	525	550	482	482	503	16-26	16-30	16-36
450	978	850	460	900	560	780	615	640	670	565	585	600	532	550	548	20-26	20-30	20-36
500	978	905	490	1110	750	830	670	715	730	620	650	660	585	585	609	20-26	20-33	20-36
600	1230	970	530	1286	850	920	780	840	845	725	770	770	685	685	720	20-30	20-36	20-39
700	1650	1050	560	1460	865	980	895	910	960	840	840	875	800	800	820	24-30	24-36	24-42
800	1750	1135	610	1640	975	1050	1015	1025	1085	950	950	990	905	905	928	24-33	24-39	24-48

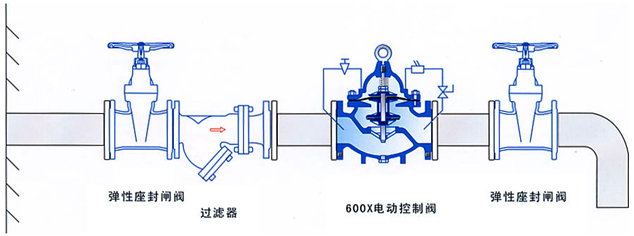

安装示意图

订货须知：

一、①电动控制阀产品名称与型号②电动控制阀口径③电动控制阀是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定的电动控制阀型号，请按压电动控制阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
