CS15H钟形浮球式疏水阀

- 产品型号:
- CS15H
- 产品口径:
- 1/2¨～6¨
- 产品压力:
- 900lb、1500Lb、2500Lb
- 产品材质:
- 铸钢、铸铁、不锈钢
联系我们

产品说明

一、产品[CS15H钟形浮子式疏水阀]的详细资料：

产品名称：钟形浮子式疏水阀

产品特点：对凝结水的发生量适应性强，既可间歇排放，又可连续排放。内部装有大排量的双阎座差压机械；fSCCV关闭系统．体积小而排量大。内部零件全部采用不锈钢制造，并且安装在阀盖上，维修保养极为方便。

二、特点及性能：

1、对凝结水的发生量适应性强，既可间歇排放，又可连续排放。
2、内部装有大排量的双阎座差压机械；fSCCV关闭系统．体积小而排量大。
3、内部零件全部采用不锈钢制造，并且安装在阀盖上，维修保养极为方便。
4、背压率高90％
5、汽水分离可靠：(水汽经u型通道从阀下部进入)，阀内始终处于水封状态，有效阻止蒸汽泄漏。
6、敝口形的浮子抗水击．吊桶上设有溢出排气孔，可有效防止蒸汽汽锁，空气气堵现象。(非凝结性的高温空气也可排除）
7、与杠杆机械结合可制成高压阀。

三、双阀座差压机械和SCCV关闭方式：

SCCV关闭方式和双阀座差压机械安装在同一单元内寿命长久，当凝结水量增大时，吊桶失去浮力使得机械反向密封而产生压差，主阀开启而获得大排量，使用汽设备迅速启动，最大限度地发挥出机器的热效率。

排量图

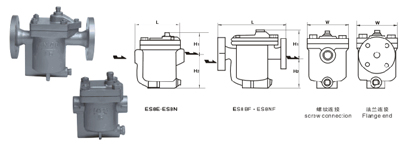

四、凯斯特牌钟形浮球式疏水阀主要外型及连接尺寸：

产品型号	公称通径DN	连接方式	使用压力范目 (Mpa)	最高充许温度℃	阀体材质	主要零件材质	外形尺寸（mm)
产品型号	公称通径DN	连接方式	使用压力范目 (Mpa)	最高充许温度℃	阀体材质	主要零件材质	L	H1	H2	W
ER105 (CS15H-3.7)	20-40	内螺纹 ZG1/2“~1”	0.01~0.3~0.7	220	WCB	SUS (3CTl3)	200	160	135	-
ER105F (CS45H一3.7)	15-25 32-50	法兰	0.01~0.3~0.7	220	WCB	SUS (3C rl3)	270	160	135	-
ER110 (CS45H一5.12)	15-25 32-50	法兰	0.01~0.5~1.2	220	WCB	SUS f3C rl 3)	310	160 165	131 167	-
ER116 (CS45H一7.16)	15-25 32-50	法兰	0.01~0.7~1.6	220	WCB	SUS (3C rl 3)	310	160 165	131 167	-
ER120 (CS45H一8.16)	40-65	法兰	0.05~0.8~1.6	220	WCB	SUS (3Crl 3)	420	175	214	-
ER25 (CS45H-25-40-64)	15-50	法兰	005~25~45~65	425	WCB	SUS (3C rl3)	380	210	180	345
ER25W (CS65H 25-40-64)	15-50	承插焊	005~25~45~65	425	WCB	SUS (3C rl 3)	380	210	180	345

订货须知：
一、①钟形浮球式疏水阀产品名称与型号②钟形浮球式疏水阀口径③钟形浮球式疏水阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的钟形浮球式疏水阀型号，请按钟形浮球式疏水阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
