疏水阀系列

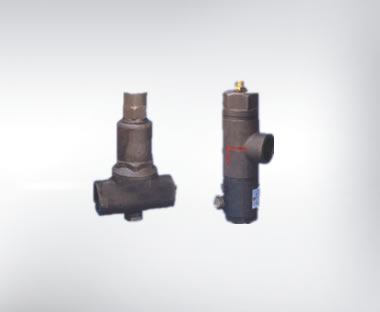

CS14F/H液体膨胀式疏水阀
    • 产品型号:
    • CS14F/H
    • 产品口径:
    • 15~50mm
    • 产品压力:
    • 1.6MPa~4.0MPa
    • 产品材质:
    • 铸钢、铸铁、不锈钢
产品说明
  • 一、产品[CS14F/H液体膨胀式蒸汽疏水阀]的详细资料:

    产品名称:液体膨胀式蒸汽疏水阀

    产品特点:凯斯特牌CS14HF-16C、CS44HF-16C型液体膨胀式疏水阀是属于热静力式疏水阀的一种,它可以以在蒸汽管网和用汽设备中,及时的排除凝水和自动的阻止蒸汽泄漏,从而可以保证供汽,用汽设备的正常进行,提高汽输送和热源效率,该产品其关键感温内件,采用优质波纹管,特殊焊接工艺制成,节能效果显著。

    尺寸图

    二、主要特点

    1、具有排水温度调节机构,可在80-100度之间调节,使用方便。
    2、排水是连续的,而且没有噪音。
    3、温度敏感元件,采用不锈钢耐腐蚀。
    4、不受振动,蒸汽压力波动和水锂的影响。
    5、体积小、重量轻、安装方便。

    三、工作原理

    疏水阀的温度元件中充满液体,当冷凝水低于给定温度80-100度时,元件中的液体体积变小,元件收缩,阀瓣打开冷凝水排出,反之,当冷凝水反蒸汽高于80-100度时,元件膨胀,阀瓣关闭,阻止了介质流出,可通过阀门的调节机构,调整80-100度中任意给定角定。

    尺寸图

    四、凯斯特牌CS14F液体膨胀式疏水阀主要外型及连接尺寸

    型号

    公称通径DN(mm)

    A

    B

    C

    型号

    公称通径DN(mm)

    L

    H

    D

    D1

    D2

    b

    f

    Z-Φd

    CS14F H-16/25/40C

    15

    170

    88

    35

    CS44F H-16/25/40C

    15

    150

    195

    95

    65

    45

    14

    2

    4-Φ14

    20

    170

    88

    35

    20

    150

    205

    105

    75

    55

    14

    2

    4-Φ14

    25

    180

    90

    42

    25

    160

    215

    115

    85

    65

    14

    2

    4-Φ14

    32

    190

    95

    48

    32

    200

    230

    135

    100

    78

    16

    2

    4-Φ18

    40

    210

    105

    55

    40

    230

    250

    145

    110

    85

    16

    3

    4-Φ18

    50

    210

    108

    55

    50

    230

    270

    160

    125

    100

    16

    3

    4-Φ18

    订货须知:
    一、①CS14F液体膨胀式疏水阀产品名称与型号②CS14F液体膨胀式疏水阀口径③CS14F液体膨胀式疏水阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定的CS14F液体膨胀式疏水阀型号,请按CS14F液体膨胀式疏水阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
    感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
