JJY1卡套针型阀

- 产品型号:
- JJY1
- 产品口径:
- 5-10mm
- 产品压力:
- 1.6-32.0mpa
- 产品材质:
- 不锈钢
联系我们

产品说明

一、产品[JJY1卡套针型阀]的详细资料：

产品特点：JJY1卡套针型阀主要零件材料碳钢、不锈钢工作压力 1.6~32MPa（MPa）工作温度 ≤425（℃）使用介质：水、油品、液化石油气、蒸汽、酸碱液.针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针形阀与压力表配合使用是最合适的了.一般的针型阀形都做成螺纹连接。

产品型号：JJY1-1.6(32)型

产品名称：卡套针型阀

二、主要零件材料：

零件名称 Part name	阀杆、阀盖、螺栓 Body 、Bonnet、Bolt	阀杆、阀瓣、密封垫 Stem、Disc、Gasket	填料 Packing	垫片Gasket	手轮Handwheel
JJY1-320-DN5	铬镍不锈钢 Cr. Ni Stainless steel	不锈钢 Stainless steel	聚四氟乙稀，柔性石墨 PTFE，Soft graphite	橡胶石棉板 Latex asbestos	优质碳钢High grade carbon steel

三、主要性能规范：

型号 Type	公称压力PN Mpa	试验压力PS(Mpa)_Test pressure			工作压力(Mpa) Working pressure	工作温度(OC) Working temps.	适用介质Applicable medium
		壳体 Shell	密封(液)Seal	密封(气)Seal
JJY1-320-DN5	32.0	48.0	35.2	0.6	32.0	P≤540OC	液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
						C≤425 OC

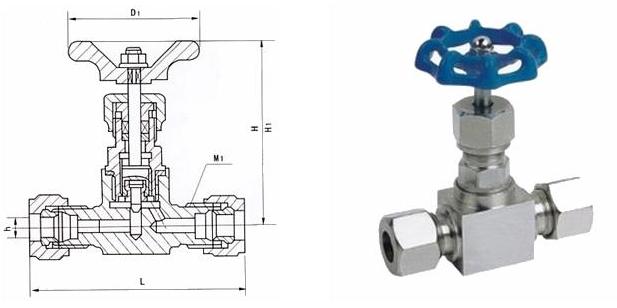

四、凯斯特牌JJY1卡套针型阀主要外形及连接尺寸：

型号 Type	公称直径DN（mm）	尺寸 Dimension						重量(kg)Weight
型号 Type	公称直径DN（mm）	L	D1	H	H1	h	M1	重量(kg)Weight
JJY1-320-DN5	5	104	65	104	112	14	M22×1.5	1.0

订货须知：
一、①JJY1卡套针型阀产品名称与型号②JJY1卡套针型阀口径③JJY1卡套针型阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的JJY1卡套针型阀型号，请按JJY1卡套针型阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
