一、产品[Q41F广式法兰球阀]的详细资料：
产品型号：Q41F
产品名称：填料整体式法兰球阀
产品特点：应用规范公称压力：1.6~4.0MPa 适用湿度范围：-20~232℃~350℃ 适用介质：水、油、气及某些腐蚀性液体（W、O、G）填料整体式法兰球阀,整体式法兰球阀,法兰球阀。
二、 Q41F广式法兰球阀说明：广式法兰球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。广式法兰球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门。
Q41F填料仓整体式法兰球阀系我公司历经两年试制而成的最新专利球阀产品。 该产品既具有广式球阀体积小、安装方便的特点，又具有国标法兰全通径不易泄漏的优点，一举改变了以往方式法兰球阀流量小，易泄漏的固疾，也解决了国标法兰球阀过于笨重的缺点，而具阀体可采用精铸造工艺，外形美观大方。全通径、大径量，连接尺寸符合广式法兰球阀标准，预计将在越来越多的管道上得到广泛的使用。
三、Q41F广式法兰球阀主要零件材料：
|
适用介质 |
型号 |
阀体 |
球体、阀杆 |
手柄 |
密封圈 |
垫片、填料 |
|
水、蒸汽、油品 |
Q41F-16C、Q41F-25C |
A105、45 |
1Cr18/1Cr18Ni9Ti |
不 |
聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL |
聚四氟乙烯PTFE对位聚苯PPL |
|
硝酸类 |
Q41F-16P、Q41F-25P |
SS304/1Cr18Ni19Ti |
SS304/1Cr18Ni9Ti |
|||
|
醋酸类 |
Q41F-16R、Q41F-25R |
SS316/Cr18Ni12Mo2Ti |
SS316/1Cr18Ni12Mo2Ti |
四、Q41F广式法兰球阀性能规范：
|
适用介质 |
型号 |
阀体 |
球体、阀杆 |
手柄 |
密封圈 |
垫片、填料 |
|
水、蒸汽、油品 |
Q41F-16C、Q41F-25C |
A105、45 |
1Cr18/Cr18Ni9Ti |
不 |
聚四氟乙烯 |
聚四氟乙烯 |
|
硝酸类 |
Q41F-16P、Q41F-25P |
SS304/1Cr18Ni9Ti |
SS304/1Cr18Ni9Ti |
|||
|
醋酸类 |
Q41F-16R、Q41F-25R |
SS316/1Cr18Ni12Mo2Ti |
SS316/1Cr18Ni12Mo2Ti |
|

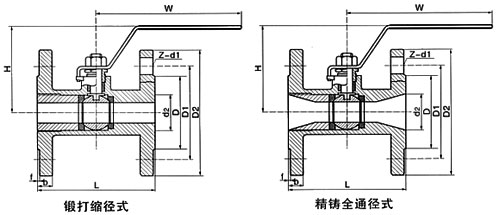

公称通径 |
d |
d2 |
L |
D |
D1 |
D2 |
b |
f |
Z-d1 |
H |
W |
|
|
DN(mm) |
in |
|||||||||||
|
15 |
1/2" |
10 |
15 |
92 |
95 |
65 |
45 |
14 |
2 |
4-14 |
60 |
110 |
|
20 |
3/4" |
12.6 |
20 |
106 |
105 |
75 |
55 |
14 |
2 |
4-14 |
65 |
110 |
|
25 |
1" |
17 |
24 |
109 |
115 |
85 |
65 |
16 |
2 |
4-14 |
70 |
110 |
|
32 |
11/4" |
22 |
32 |
126 |
135 |
100 |
78 |
16 |
2 |
4-18 |
85 |
145 |
|
40 |
11/2" |
25 |
38 |
136 |
145 |
110 |
85 |
16 |
3 |
4-18 |
90 |
145 |
|
50 |
2" |
32 |
46 |
154 |
160 |
125 |
100 |
18 |
3 |
4-18 |
98 |
177 |
|
65 |
21/2" |
44 |
60 |
170 |
180 |
145 |
120 |
20 |
3 |
8-18 |
110 |
190 |
|
80 |
3" |
50 |
72 |
195 |
195 |
160 |
135 |
22 |
3 |
8-18 |
130 |
240 |
|
100 |
4" |
65 |
92 |
215 |
215 |
180 |
155 |
22 |
3 |
8-18 |
150 |
260 |
注：填料仓整体法兰球阀结构尺寸与方式法兰球阀相同，别外我公司不定期生产填料仓内螺纹球阀，广泛用于燃气、化工、石油等行业。
订货须知：
一、1.产品型号与名称 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度 8.电源电压和控制信号 9.是否带附件
二、若已经由设计单位选定凯斯特公司的Q41广式法兰球阀型号，请按Q41广式法兰球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
