丝口、对夹止回阀
H71H/W对夹升降式止回阀
    • 产品型号:
    • H71H/W
    • 产品口径:
    • 15-200(mm)
    • 产品压力:
    • 0.6、1.0、1.6、2.5 4.0Mpa
    • 产品材质:
    • 碳钢 不锈钢
产品说明
  • 一、产品[对夹升降式止回阀]的详细资料:
    产品型号:H71
    产品名称:对夹升降式止回阀
    产品特点:H71H(W)对夹升降式止回阀由阀体、阀瓣、弹簧等组成,水平或垂直安装于管路系统,防止介质倒流,具有结构短、体积小、质量轻;阀瓣关闭快速,水锤压力小;流道通畅,流体阻力小;动作灵敏,密封性能好.

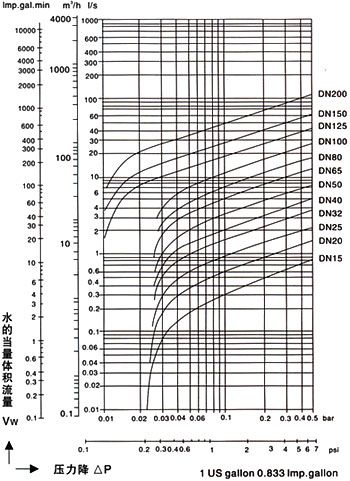

    二、流体力学性能:H71对夹升降式止回阀的体积流量与压力降关系:
    水的当量体积流量Vw与实际流体的 体积流量v按下式换算:

    式中:Vw一水的当量体积流量.l/s;
    P一流体密度,kg/m3v一实际流体的体积流量,I/s;
    v一实际流体的体积流量,I/s。
    三、流体力学性能:H71对夹双瓣旋启式止回阀的流体阻力系数、流量系数及开启压力:
    公称通径
    阀门全开启时的流体阻力系数
    常温下阀门全开启时的水讲E量系数
    流体的流向
    DN
    NPS
    Kv(m3=/h)
    CV(U.S)
    CV(U.K)
    开启压力近似值KPa
    15
    1/2
    6.4
    2.6
    3.0
    2.5
    3
    2
    2.5
    20
    3/4
    5.1
    6.4
    7.5
    6.3
    3
    2
    2.5
    25
    4
    4.1
    12.6
    14.8
    12.3
    3
    2
    2.5
    32
    11/4
    4.1
    19.7
    23.1
    19.3
    3
    2
    2.5
    40
    11/2
    3.8
    29.5
    63.9
    28.9
    3
    2
    2.5
    50
    2
    3.5
    54.6
    99.9
    63.5
    3
    2
    2.5
    65
    21/2
    3.5
    85.4
    150
    83.7
    3
    2
    2.5
    80
    3
    3.2
    128
    286
    125
    3
    2
    2.5
    100
    4
    2.8
    244
    286
    249
    3
    2
    2.5
    125
    5
    2.9
    375
    439
    368
    3
    1
    2.2
    150
    6
    3.1
    522
    611
    512
    3
    1
    2.2
    200
    8
    3.2
    915
    1070
    897
    3
    1
    2.2
    四、对夹升降式止回阀的型号、材料及主要参数:
    配管法兰
    公称压力
    常规产品型号
    JB/T74-90
    GB9112-9124、HG20592-20614
    PN1.0MPa
    H71H-10C
    H71W10P
    H71W10P8
    H71W10P3
    H71W10R
    H71W10R8
    H71W10R3
    PN1.6MPa
    H71H-16C
    H71H-16P
    H71H-16P8
    H71H-16P3
    H71H-16R
    H71H-16R8
    H71H-16R3
    PN2.5MPa
    H71H-25
    H71H-25P
    H71H-25P8
    H71H-25P3
    H71H-25R
    H71H-25R8
    H71H-25R3
    PN4.0MPa
    H71H-40
    H71H-40P
    H71H-40P8
    H71H-40P3
    H71H-40R
    H71H-40R8
    H71H-40R3
    PN6.3MPa
    H71H-63
    H71H-63P
    H71H-63P8
    H71H-63P3
    H71H-63R
    H71H-63R8
    H71H-63R3
    PN10.0MPa
    H71H-100
    H71H-100P
    H71H-100P8
    H71H-100P3
    H71H-100R
    H71H-100R8
    H71H-100R3
    PN16.0MPa
    H71H-160
    H71H-160P
    H71H-160P8
    H71H-160P3
    H71H-160R
    H71H-160R8
    H71H-160R3
    CB/T9112-9124、HG20615-20635、SH3406
    PN2.0MPa
    H71H-20C
    -
    H71H-20P8
    H71H-20P3
    -
    H71H-20R8
    H71H-20R3
    PN5.0MPa
    H71H-50
    -
    H71H-50P8
    H71H-50P3
    -
    H71H-50R8
    H71H-50R3
    PN11.0MPa
    H71H-110
    -
    H71H-110P8
    H71H-110P3
    -
    H71H-110R8
    H71H-110R3
    PN15.0MPa
    H71H-150
    -
    H71H-150P8
    H71H-150P3
    -
    H71H-150R8
    H71H-150R3
    ANSIB16.5
    Class150
    H71H-A1C
    -
    H71H-A1CP8
    H71H-A1P3
    -
    H71H-A1R8
    H71H-A1R3
    Class300
    H71H-A3
    -
    H71H-A3P8
    H71H-A3P3
    -
    H71H-A3R8
    H71H-A3R3
    Class600
    H71H-A6
    -
    H71H-A6P8
    H71H-A6P3
    -
    H71H-A6R8
    H71H-A6R3
    Class900
    H71H-A9
    -
    H71H-A9P8
    H71H-A9P3
    -
    H71H-A9R8
    H71H-A9R3
    主要
    零件
    材料
    阀体
    WCB(A105)
    ZG1Cr18Ni9Ti
    CF8(304)
    CF3(304L)
    ZG1Cr18Ni12Mo2Ti
    CF8M(316)
    CF3M(316L)
    阀瓣
    2Cr13
    1Cr18Ni9Ti
    0Cr18Ni9
    00Cr19Ni10
    1Cr18Ni12TMo2i
    00Cr17Ni12Mo2
    00Cr17Ni14Mo2
    压圈
    2Cr13
    1Cr18Ni9Ti
    0Cr18Ni9
    00Cr19Ni10
    1Cr18Ni12TMo2i
    00Cr17Ni12Mo2
    00Cr17Ni14Mo2
    弹簧
    0Cr18Ni9
    0Cr18Ni9
    0Cr18Ni9
    00Cr19Ni10
    1Cr18Ni12TMo2i
    00Cr17Ni12Mo2
    00Cr17Ni14Mo2
    适用工况
    适月介质
    水、蒸汽、
    油品等
    硝酸等腐蚀性介质
    强氧化性介质
    醋酸等腐蚀性介质
    屎素等腐
    蚀性介质
    适用温度(℃)
    -29~425
    -196~540
    -196~425
    -196~540
    -196~455
    注:本表为常规对夹式止回阀的型号编制、主要零件材料及适用工况,其他要求及其型号编制参见对夹式止回阀型号编制方法。

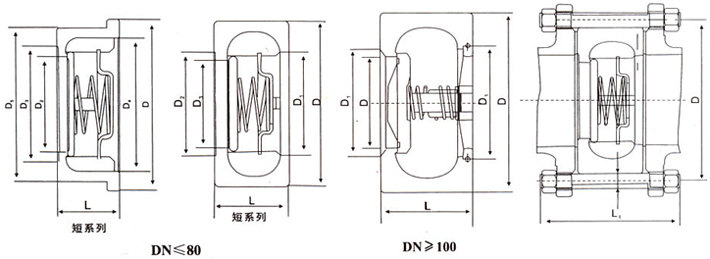

    五、H71对夹升降式止回阀的主要尺寸及重量:
    公称压女
    PN
    MPa
    公称通径
    DN
    mm
    尺寸(mm)
    重量
    (Kg)
    配管法兰(供参考)
    L
    D
    D2
    D3
    D4
    D5
    螺栓孔中心
    圆直径Dl
    螺栓
    数量
    螺栓直径d
    螺栓
    长度Ll
    PN1.0MPa
    PN1.6MPa
    15
    16
    52
    15
    24
    31
    40
    0.12
    65
    4
    M12
    75
    20
    19
    62
    19
    30
    40
    50
    0.24
    75
    4
    M12
    90
    25
    22
    70
    24
    36
    47
    58
    0.34
    85
    4
    M12
    90
    32
    28
    83
    31
    46
    56
    68
    0.53
    100
    4
    M16
    100
    40
    31.5
    93
    39
    55
    66
    78
    0.80
    110
    4
    M16
    105
    50
    40
    108
    48
    65
    78
    90
    1.2
    125
    4
    M16
    125
    65
    46
    128
    62
    80
    95
    110
    1.8
    145
    4
    M16
    130
    80
    50
    142
    76
    96
    110
    125
    2.2
    160
    8
    M16
    135
    100
    65
    162
    95
    115
    135
    150
    3.4
    180
    8
    M16
    150
    125
    90
    192
    110
    125
    132
    -
    9.0
    210
    8
    M16
    180
    150
    106
    218
    127
    150
    158
    -
    14
    240
    8
    M20
    210
    PN1.0MPa
    200
    140
    273
    165
    200
    208
    -
    24
    295
    8
    M20
    240
    PN1.6MPa
    200
    140
    273
    165
    200
    208
    -
    24
    295
    12
    M20
    240
    PN2.5MPa
    15
    16
    52
    15
    24
    31
    40
    0.12
    65
    4
    M12
    80
    20
    19
    62
    19
    30
    40
    50
    0.24
    75
    4
    M12
    90
    25
    22
    72
    24
    36
    47
    58
    0.34
    85
    4
    M12
    90
    32
    28
    83
    31
    46
    56
    68
    0.53
    100
    4
    M16
    110
    40
    31.5
    93
    39
    55
    66
    78
    0.80
    110
    4
    M16
    115
    50
    40
    108
    48
    65
    78
    90
    1.2
    125
    4
    M16
    125
    65
    46
    128
    62
    80
    95
    110
    1.8
    145
    8
    M16
    135
    80
    50
    142
    76
    96
    110
    128
    2.2
    160
    8
    M16
    145
    100
    60
    168
    95
    115
    135
    150
    3.8
    190
    8
    M20
    160
    125
    90
    194
    110
    125
    132
    -
    9.2
    220
    8
    M24
    205
    150
    106
    224
    127
    150
    158
    -
    15
    250
    8
    M24
    225
    200
    140
    284
    165
    200
    208
    -
    26
    310
    12
    M24
    260
    PN4.0MPa
    15
    16
    52
    15
    24
    31
    40
    0.12
    65
    4
    M12
    80
    20
    19
    62
    19
    30
    40
    50
    0.24
    75
    4
    M12
    90
    25
    22
    72
    24
    36
    47
    58
    0.34
    85
    4
    M12
    90
    32
    28
    83
    31
    46
    56
    68
    0.53
    100
    4
    M16
    110
    40
    31.5
    93
    39
    55
    66
    78
    0.80
    110
    4
    M16
    115
    50
    40
    108
    48
    65
    78
    90
    1.2
    125
    4
    M16
    125
    65
    46
    128
    62
    80
    95
    110
    1.8
    145
    8
    M16
    135
    80
    50
    142
    76
    96
    110
    128
    2.2
    160
    8
    M16
    145
    100
    60
    168
    95
    115
    135
    150
    3.8
    190
    8
    M20
    160
    125
    90
    194
    110
    125
    132
    -
    9.2
    220
    8
    M24
    205
    150
    106
    224
    127
    150
    158
    -
    15
    250
    8
    M24
    225
    200
    140
    291
    165
    200
    208
    -
    28
    320
    12
    M27
    230
    订货须知:
    一、①H71对夹升降式止回阀产品名称与型号②H71对夹升降式止回阀口径③H71对夹升降式止回阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定的H71对夹升降式止回阀型号,请按H71对夹升降式止回阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
    感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
