H44H德标旋启式止回阀

- 产品型号:
- H44H德标
- 产品口径:
- 15-400mm
- 产品压力:
- 1.0-10.0Mpa
- 产品材质:
- 铸铁、铸钢、不锈钢
联系我们

产品说明

一、产品[德标旋启式止回阀]详细资料

产品用途：
　　旋启式止回阀适用于公称压力PN1.0MPa~42.0MPa、Class150-2500；公称通径DN15~1200mm、NPS1/2~48；工作温度－196~540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。
用途及特点：
该产品严格按 DIN3356 标准设计制造，销轴与阀瓣连接采用内装式结构，性能优良，密封更可靠。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。

采用标准：
GH44H/Y/W-16 、 25 、 40 、 64 、 100
执行标准： DIN3356
设计制造： DIN3356
结构长度： DIN3202
连接法兰： DIN2543-2545
试验与检验： DIN3230

结构特点：
　　1、结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8
　　2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20
　　3、阀瓣关闭快速，水锤压力小
　4、水平或垂直管道均可使用，安装方便
5、流道通畅、流体阻力小
　6、动作灵敏、密封性能好
　　7、阀瓣行程短、关阀冲击力小
　8、整体结构、简单紧凑、造型美观
　　9、使用寿命长、可靠性高　　

作用原理：通过汽缸塞的上下移动，协助阀瓣快速启闭以达到密封面　　
结构说明：A 结构形式：旋启式单阀瓣、B 驱动方式：对焊连接、C 连接形式：对焊连接、D 阀门的开启和关闭由气动装置来控制，加快阀门的开启和关闭速度。　　

维护与保养：
    1该阀门应存放在干燥通风的室内，做到防潮、防雨、防锈。　　
    2 存放月运输时启闭件应处于关闭装置，同时应做好以下工作：a 阀瓣应固定于开启位置、b 通径两端内口用泡沫板堵塞，端口须用闷盖塞紧，予以防尘、防锈，保持通道清洁和端面的平整、c 汽缸部位进行适当的包装防护、防震和防碰、d 阀门放置时应平稳，气动驱动装置朝上，不得相互受挤。　　
    3 长久放置时应定期检查。每三个月对两通道、密封面上的污垢和锈迹，焊接口的防护状况进行检查，擦拭污垢和锈迹后，重新涂刷防锈油予以防护。

安装与使用
　　1 抽汽止回阀垂直安装在水平管道上，使用是一般处于全开状态。　　
    2 安装前应先进行以下工作：A卸掉阀门通道两端的闷盖和泡沫板，清洁内腔，去除油垢；B剥去阀瓣表面上的油纸，去除阀瓣面上的油垢；　　
    3 安装时介质的流向必须限制。　　
    4 通过管路的介质不应带有硬质颗粒，以免损伤密封面　　
    5 该阀门出厂前以逐台进行检验和试验合格，安装单位可直接压力试验或安装使用。

二、产品性能规范

压力等级		常温试验压力 (Mpa)
		壳体	密封	低气压密封
公称压力 (Mpa)	1.6	2.4	1.76	0.6
	2.5	3.75	2.75	0.6
	4.0	6.0	4.4	0.6
适用温度		-29~425℃
适用介质		水. 蒸汽. 热油. 油品等

三、主要零部件材质

序号	名称	材质
1	阀体	WCB CF8.CF8W CF3. CF3M
2	阀瓣	25 1Cr13 2Cr13 1Cr18Ni9TioCr18Ni12Mo2Ti
3	阀盖	1Cr18Ni9Ti. 304. 316. 304L .316L
4	弹簧	WCB CF8.CF8W CF3. CF3M
5	双头螺栓	ASTM A193-B7 .A193-B8.A193-B8M
6	六角螺母	ASTM A194-B2. A194-8. A194-8M

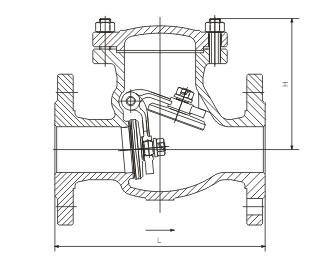

四、主要外形尺寸.重量.KV值(H44H-25)

型号	H44H/W
压力级	PN16.25.40
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
H	70	70	80	80	85	95	110	130	155	165	214	285	325	365	680	780
Kv	5.7	7.8	11.8	17.9	27.5	48	77.6	19	168	251	389	664	1017	1446	1850	2890
PN16重量(Kg)	2.4	3	3.8	5.7	7.4	10.3	15.2	20.4	31	49	69	132	198	278	358	485
PN25重量(Kg)	3.5	4.4	5	6	8	11	16	21	32	51	70	136	218	330	378	500
PN40重量(Kg)	3.8	4.9	5.9	7	10.4	12.3	22.7	28.5	40	64	90	170	240	370	420	520

订货须知：
一、①H44H德标旋启式止回阀产品名称与型号②H44H德标旋启式止回阀口径③H44H德标旋启式止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的H44H德标旋启式止回阀型号，请按H44H德标旋启式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
