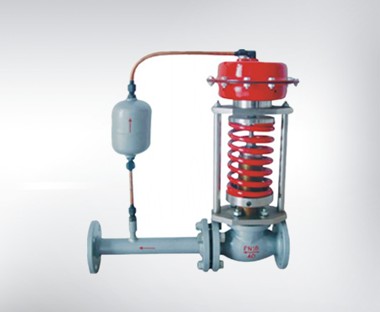

ZZYVP微压指挥器型压力调节阀
    • 产品型号:
    • 产品口径:
    • 产品压力:
    • 产品材质:
产品说明
  • 一、产品[微压指挥器型自力式压力调节阀]

          ZZYVP微压指挥器型自力式压力调节阀是一种无需外加驱动能源,依靠被调介质自身的压力为动力源及其介质压力变化,按设定值,进行自动调节的节能型控制装置。他集检测、控制、执行诸多功能于一阀,自成一个独立的仪表控制系统。

      该产品由低流阻浮动阀、指挥器作器及执行机构组成。是符合国际标准的新一代阀门产品,其特点有:
          1、无需外加驱动能源的节能型自控系统,设备费用低,适用于爆炸性环境;
          2、结构简单,维护工作量小;
          3、设定点可调且范围宽,便于用户在设定范围内连续调整;
          4、执行机构敏感,极微小的压力变化即刻会检测出;
           该产品特别适用于各行业的储罐的气封系统及安全保护系统。如储罐氮封。
    二、工作原理
        1、 阀前控制原理(见图一)微压指挥器型自力式阀前调节阀的工作原理:(阀前调压阀为常闭型)
    介质由箭头方向流入调压阀经节流后流出。同时P1也进入指挥器B室做能源使用。阀后压力直接进入调压阀下膜室A。同时进入指挥器测量市C室。
          压力P2增加时,首先作用在调压阀A室,使调压阀阀芯上移,调压阀关闭,阀后压力减小(初调)。同时,进入指挥器测量室C室压力也增加,使指挥器关闭,作为能源使用的压力P1经指挥器阀芯节流阻力增加,Ps减小,此压力进入调压阀D室,压力相应减小,调压阀进一步关小,阀后压力继续减小(精调)。故在指挥器型调压阀二次调压过程后,调压精度较通常的调压阀高。在阀后压力P2降低时,作用方向相反,通过调压阀初调及指挥器操纵调压阀开度后,使P2增加。设定压力由指挥器调节螺杆调节指挥器压缩弹簧的弹力达到。该产品调压阀为常闭型。运行时,只要有压力P1,即可通过常开型指挥器开启调压阀。
    三、自力式压力调节阀与控制阀的区别:
     该两类产品的区别,主要在于控制阀即需要外界能源(如电源或气源)做驱动能,又需要接受外来控制仪表信息才能改变阀内截流件相对位置,从而实现改变流体压力。
    自力式压力调节阀则既不需外来能源,又不需要接受外来控制仪表信号,仅靠被调介质的压力信号,便可实现压力调节。两者区别可见图二。
    四、主要技术参数和性能指标



    公称通径DN(mm)
    20
    25
    40
    50
    80
    100
    150
    阀座直径(mm)
    6
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    额定流量系数KV
    3.2
    5
    8
    10
    20
    32
    50
    80
    100
    160
    250
    400
    压力调节范围KPa
    0.5~7    5~20   15~50   30~150
    公称压力PN(MPa)
    1.0   1.6
    被调介质温度(℃)
    -20~90
    流量特性
    快开
    调节精度(%)
    ≤3
    执行机构薄膜有效面积(cm2
    200
    280
    400
    允许泄漏量
    符合ANS1B16.104-1976   IV级




    五、外形尺寸



    公称通径(DN)
    0
    25
    32
    40
    50
    65
    80
    100
    125
    150
    法兰端面距(L)
    150
    160
    180
    200
    230
    290
    310
    350
    400
    480
    H
    610
    610
    630
    630
    640
    710
    720
    730
    800
    930
    H1
    330
    330
    50
    350
    360
    430
    440
    450
    520
    650
    ø
    310
    400
    D
    105
    115
    140
    50
    165
    185
    00
    220
    250
    285
    D1
    75
    85
    100
    110
    125
    145
    160
    180
    210
    240
    D2
    56
    65
    76
    84
    99
    118
    132
    156
    184
    211
    n-d
    4-14
    4-18
    8-18





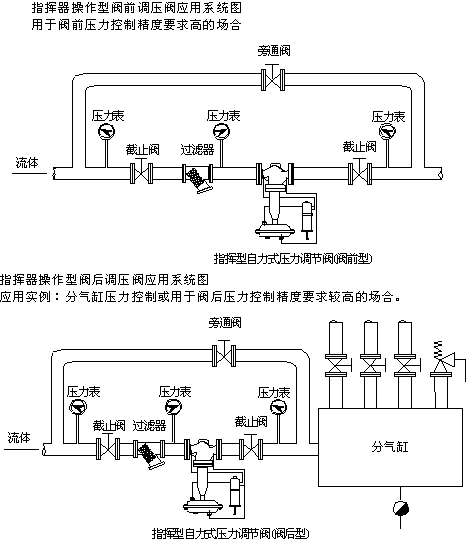

    应用典列:

    订货须知:
    一、①微压指挥器型压力调节阀产品名称与型号②微压指挥器型压力调节阀口径③微压指挥器型压力调节阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定的微压指挥器型压力调节阀型号,请按微压指挥器型压力调节阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
    感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
