电磁阀系列
ZCZ(ZCZP)系列蒸汽电磁阀
    • 产品型号:
    • ZCZ(ZCZP)型
    • 产品口径:
    • 15-150mm
    • 产品压力:
    • 0.5-1.6 Mpa
    • 产品材质:
    • 碳钢 不锈钢
产品说明
  • 一、产品[ZCZ(ZCZP)蒸汽电磁阀]的详细资料:

    产品型号:ZCZP

    产品名称:蒸汽电磁阀

    产品特点:凯斯特牌ZCZ(ZCZP)系列蒸汽电磁阀适用于以蒸汽为加热介质,进行温度自动控制的执行机构。可对蒸汽加热器、散热器、干燥器等蒸汽设备及各类温度自控仪、蒸汽定型机、蒸汽机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制。凯斯特牌广泛应用于染化、纺织、印染、食品、医药、卷烟、水泥制品、石油化工、冶金等部门的自控系统。 蒸汽电磁阀价格,蒸汽电磁阀厂家,蒸汽电磁阀报价。

    二、型号规格说明:

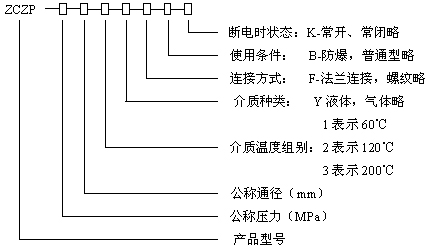

    型号规格说明图

    三、技术参数:

    工作介质

    蒸汽及其他腐蚀性气体

    介质温度℃

    ≤200

    公称压力(MPa)

    1.6

    工作压力(MPa)

    0.05~1.6

    0.1~1.6

    电源电压

    AC220V其余规格可作特殊订货

    使用寿命

    按JB/T7352-94规定

    额定流量系(KV)

    泄漏量(ml/min)

    按JB/T7352-94·F规定

    公称通径(mm)

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    功耗(VA)

    40、30

    30

    四、凯斯特牌ZCZ(ZCZP)系列蒸汽电磁阀安装尺寸:

    公称通径

    (DA)

    内螺纹连接

    法兰连接

    外形尺寸

    内螺纹

    外形尺寸

    法兰尺寸

    H

    L

    G

    H

    L

    D

    D1

    D2

    b

    f

    n-d

    15

    153

    92

    1/2

    175

    130

    95

    65

    46

    14

    2

    4 -Φ14

    20

    153

    92

    3/4

    180

    150

    105

    75

    56

    16

    2

    4 -Φ14

    25

    153

    110

    1

    195

    160

    115

    85

    65

    16

    3

    4 -Φ14

    32

    176

    120

    11/4

    205

    180

    140

    100

    76

    18

    3

    4 -Φ18

    40

    176

    140

    11/2

    220

    200

    150

    110

    84

    18

    3

    4 -Φ18

    50

    192

    162

    2

    235

    230

    165

    125

    99

    20

    3

    4 - Φ18

    65

    - - -

    250

    290

    185

    145

    118

    20

    3

    4 -Φ18

    80

    - - -

    260

    310

    200

    160

    132

    20

    3

    8 -Φ18

    100

    - - -

    290

    350

    220

    180

    156

    22

    3

    8 -Φ18

    125

    - - -

    365

    400

    250

    210

    184

    22

    3

    8 -Φ18

    150

    - - -

    400

    480

    285

    240

    211

    24

    3

    8-Φ22

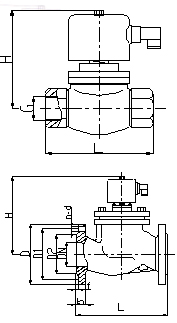

    尺寸图

    订货须知:
    一、①ZCZ(ZCZP)系列蒸汽电磁阀产品名称与型号②ZCZ(ZCZP)系列蒸汽电磁阀口径③ZCZ(ZCZP)系列蒸汽电磁阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定的ZCZ(ZCZP)系列蒸汽电磁阀型号,请按ZCZ(ZCZP)系列蒸汽电磁阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
