一、DP17斯派莎克蒸汽减压阀产品概述:
DP17蒸汽减压阀该产品在普通减压阀的基础上做了很大的改进。膜片采用了新型材料，并大大加大了工作面积，因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片，来调节主阀的开度，确保下游压力的稳定，本产品的另一突出特点为：同一个阀体上可安装和互换多个导阀，在稳压的同时，实现温度控制、上游压力的控制、远程的开关控制等。斯派莎克DP17隔膜式减压阀，通过对同一主阀、不同型号异阀的多元化组合，可有效的控制蒸汽温度和/或压力。 DP17隔膜式减压阀的设计制造完全依据使用者的需求，其多元化的组合在工业界没有任何其他的调节阀可与之媲美。为了实现多目标控制设备的独立性和经济性，可在同一个主阀上组合多种控制，无论是温度控制、压力调节还是二者在一起，都能做到反应迅速、控制精确、安全可靠。同时，DP17隔膜式减压阀的所有零件均能够分解检查或保养，而无需移动管路中的主阀体。正确的选型和安装保养，更能保证其长期无故障的工作。本产品主要应用于蒸汽管路，适应流量大、进口压力变化大的蒸汽管线领域。
DP17隔膜式减压阀工作原理：

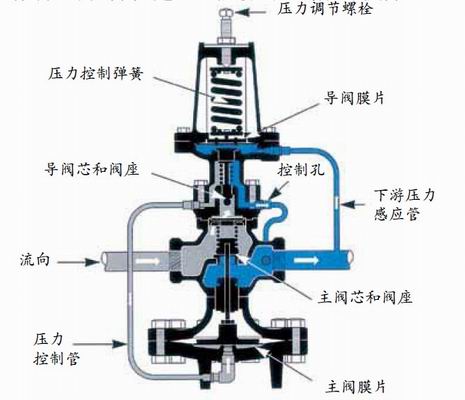

启动前导阀弹簧处于自由状态时，主阀和导阀处于关闭状态。导阀有弹簧力作用打开，蒸汽经由导阀进入主隔膜室，一部分蒸汽则经由控制孔流出，当导阀流入的蒸汽大于由控制孔流出的蒸汽，主隔膜阀中的控制压力增大，打开主阀。随着蒸汽流过主阀，下游压力的增量经由感应管反馈，作用在导阀隔膜下，平衡隔膜上部的弹簧压力，使导阀组建关闭节流，维持主隔膜中的压力，控制主阀开度输送适量的蒸汽。调节导阀隔膜上的弹簧即可改变下游压力。
二、DP17斯派莎克蒸汽减压阀主要性能指标:
|
|
灰色区域：示意该产品禁用。 A-D-E：螺纹或法兰连接EN 1092 PN25，ANSI 300LB。 A-B-C：法兰连接ANSI 150LB。 F-F：DP17G最高工作温度120℃。 注意：该系列产品的压力调节范围是0.2-1.7barg。 |
三、DP17斯派莎克蒸汽减压阀主要技术参数表(在饱和蒸汽条件下):
|
公称压力 |
PN25 |
|
PMA最高允许压力 |
25bar g @ 120℃ |
|
TMA最高允许温度 |
232℃ |
|
TMI最低允许温度 |
-10℃ |
|
PMO最大工作压力* |
17bar g |
|
TMO最大工作温度 |
DP17 232℃ |
|
DP17G 120℃ |
|
|
TMIO最低工作温度 |
0℃ |
|
出口压力范围(barg) |
0.2-1.7 |
|
最高冷态测试压力 |
38bar g |
四、DP17斯派莎克蒸汽减压阀主要零部件材料表(用于氧气介质时的材料):
|
零件名称 |
零件材料 |
|
阀体阀盖 |
WCB |
|
阀座 |
2Cr13 |
|
阀瓣 |
2Cr13 |
|
阀杆 |
2Cr13 |
|
膜片 |
316 |
|
调节弹簧 |
60Si2Mn |
|
主阀弹簧 |
50CrVA |
五、DP17斯派莎克蒸汽减压阀主要流量系数表(Cv):
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
Cv |
2.8 |
5.5 |
8.1 |
12.0 |
17.0 |
28.0 |
45.5 |
60.1 |
93.3 |
146 |
186 |

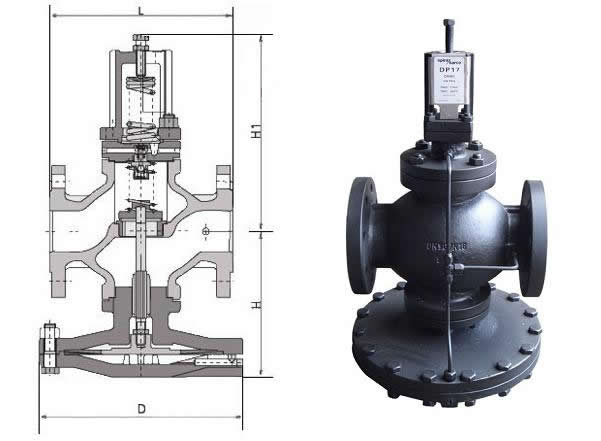

六、DP17斯派莎克蒸汽减压阀主要连接尺寸表:
|
DN |
L |
H1 |
H |
D |
|
15 |
147 |
221 |
133 |
185 |
|
20 |
154 |
224 |
136 |
185 |
|
25 |
160 |
235 |
145 |
207 |
|
32 |
180 |
236 |
156 |
207 |
|
40 |
200 |
238 |
176 |
255 |
|
50 |
230 |
246 |
183 |
255 |
|
65 |
250 |
295 |
200 |
320 |
|
80 |
310 |
323 |
230 |
350 |
|
100 |
350 |
340 |
263 |
380 |
|
125 |
400 |
359 |
306 |
455 |
|
150 |
450 |
375 |
330 |
500 |
订货须知：
一、若订货前还未选定型号，请向我们提供您的使用参数：【DP17蒸汽减压阀】1.公称通径 2.产品型号 3.流体性质（包括公称压力、温度、介质） 4.阀体、密封材料 5.连接方式 6.传动方式。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我公司专家为您审核把关。
