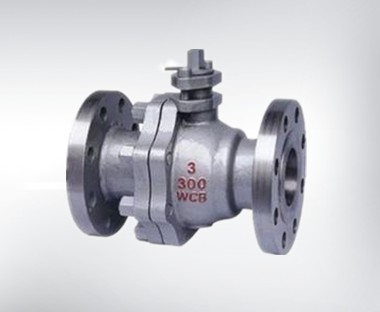

BQ41W/H夹套保温球阀
    • 产品型号:
    • BQ41W/H
    • 产品口径:
    • 15-300mm
    • 产品压力:
    • 1.0-4.0Mpa
    • 产品材质:
    • 铸钢、不锈钢、铬钼钢
    联系我们
产品说明
  • 一、产品[BQ41W/H夹套保温球阀]详细资料：
    产品名称：保温球阀
    产品型号：BQ41W/H
    产品口径：DN15-DN300
    材 质： 铸钢、不锈钢、铬钼钢
    工作压力：1.0Mpa-10.0Mpa。
    详细资料： BQ41F保温球阀由于采用了蒸气夹套保温。故即使外界温度降到零度以下，该阀仍操作灵活保证输油管道能断开，其优点是一般控制阀门所没有的。它是重油输送管道理想的控制阀门。根据用户需要夹套注入蒸气、导热油、冷却水、冷气等。使用整个阀门长温或降温达到所需要的温度。能防止介质结晶。BQ41F缩径保温球阀产品具有良好的保温保冷特性，具阀门的通径与管径一致，同时又能有效降管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送还常温下会凝固的高粘度介质。
    浮动保温球阀特点
    浮动保温球阀采用单斜面弹性密封圈或V型槽弹性密封圈结构设计，当介质压力较小时，密封圈与球体接触面较小，故有较大的密封比压，确保可靠密封，介质压力圈套时，密封圈与球体接触面积增大，故密封圈能承较大的介质推力而不会损坏。由聚四氟乙烯等密封材料具有两好的自润滑性，与球体的摩擦损小，故球的使用寿命长。
    保温球阀优点
    1． 流体阻力小，其阻力系数与同长度的管段相等。 　　
    2． 结构简单、体积小、重量轻。 　　
    3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。 　　
    4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。　　
    5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。 　　
    6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。 　　
    7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。 球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。 　　保温球阀是一种比较新型的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。
    二、BQ41F保温球阀设计与制造标准：



    设计标准
    ASME B 16.34 GB/T 12224
    结构长度
    ASME B 16.10 GB/T 12221
    连接法兰
    ASME B 16.5 JB/T 79
    驱动方
    手动、电动、气
    试验和检验
    JB/T9092 API 598
    适用介质
    重油、胶类等易凝固介质



    三、主要零部件材质：



    序号
    零件名称
    材 质
    GB
    ASTM
    1
    夹套
    25
    A105
    2
    阀座
    WCB
    A216-WCB
    3
    阀体
    25
    A105
    4
    密封圈
    PTFE、对位聚苯
    5
    球体

    6
    阀杆
    1Cr13
    A247-410
    7
    填料
    柔性石墨
    8
    填料压盖 Gland
    WCB
    A216-WCB



    四、BQ41F保温球阀主要技术参数



    主要零件
    阀体
    WCB
    ZG1Cr18Ni9Ti
    CF8(304)
    CF8(304L)
    ZG1Cr18Ni
    12Mo2Ti
    CF8M(316)
    CF3M(316L)
    球体、阀杆
    2Cr13
    1Cr18Ni9Ti
    0Cr18Ni9Ti
    (304)
    00Cr19NI11
    (304L)
    1Cr18Ni
    12Mo2Ti
    0Cr17Ni
    12Mo2(316)
    00Cr17Ni
    14Mo2(316L)
    密封圈
    聚四氟乙烯 对位聚苯 PTFE、PPL
    填料、垫圈
    V型聚四氟乙烯、柔性石墨环、聚四氟乙烯片、柔性石墨缠绕垫
    适用工况
    适用介质
    水、蒸汽、油品等
    硝酸等腐蚀性
    强氧化性介质
    醋酸等腐蚀性介质
    尿素等腐蚀性介质
    适用温度
    -28~300℃
    应用规范
    设计制造按
    CB12237-89    API6D    JPI17S-48
    法兰尺寸按
    JB79-59、SH3406、GB9113、HC20592-97    ANSI B16.5    JIS B2212-2214
    结构长度按
    GB12221-89    ANSI 16.10    JIS B202
    检验试验按
    GB/T13927-89    JB/T9092-99    JPI590

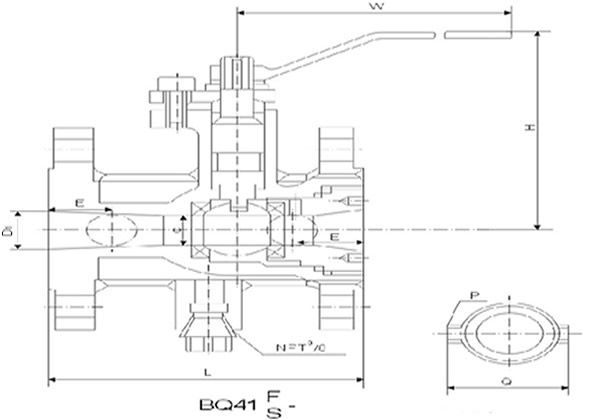

    五、BQ41F保温球阀主要连接尺寸（GB规格）



    型号
    公称通径Dn（mm）
    尺寸（mm）
    L
    D
    D1
    D2
    B-f
    Z-∮d
    H
    D0
    4-G
    BQ41
    H
    16P
    F
    （R）
    15
    130
    95
    65
    45
    14-2
    4-14
    60
    108
    3/8
    20
    140
    105
    75
    55
    14-2
    4-14
    64
    120
    3/8
    25
    150
    115
    85
    65
    16-2
    4-14
    90
    165
    3/8
    32
    165
    135
    100
    78
    18-2
    4-18
    105
    180
    1/2
    40
    180
    145
    110
    85
    16-3
    4-18
    160
    240
    1/2
    50
    200
    160
    125
    100
    20-3
    4-18
    205
    270
    1/2
    65
    220
    180
    145
    120
    22-3
    8-18
    215
    350
    1/2
    80
    250
    195
    160
    135
    22-3
    8-18
    230
    400
    1/2
    100
    280
    230
    190
    160
    24-3
    2-23
    270
    500
    1/2
    125
    320
    270
    220
    188
    28-3
    8-25
    300
    600
    1/2
    150
    360
    300
    250
    218
    30-3
    8-25
    340
    900
    1/2
    200
    400
    360
    310
    278
    34-3
    12-25
    400
    1100
    1/2



    六、BQ41F保温球阀主要连接尺寸（GB规格）



    型号
    公称通径Dn（mm）
    尺寸（mm）
    L
    D
    D1
    D2
    B-f
    Z-∮d
    H
    D0
    4-G
    BQ41
    H
    25P
    F
    （R）
    15
    130
    95
    65
    45
    14-2
    4-14
    60
    108
    3/8
    20
    140
    105
    75
    55
    14-2
    4-14
    64
    120
    3/8
    25
    150
    115
    85
    65
    16-2
    4-14
    90
    165
    3/8
    32
    165
    135
    100
    78
    18-2
    4-18
    105
    180
    1/2
    40
    180
    145
    110
    85
    16-3
    4-18
    160
    240
    1/2
    50
    200
    160
    125
    100
    20-3
    4-18
    205
    270
    1/2
    65
    220
    180
    145
    120
    22-3
    8-18
    215
    350
    1/2
    80
    250
    195
    160
    135
    22-3
    8-18
    230
    400
    1/2
    100
    280
    230
    190
    160
    24-3
    8-23
    270
    500
    1/2
    125
    320
    270
    220
    188
    28-2
    8-25
    300
    600
    1/2
    150
    360
    300
    250
    218
    30-3
    8-25
    340
    900
    1/2
    200
    400
    360
    310
    278
    34-3
    12-25
    400
    1100
    1/2



    七、BQ41F保温球阀主要连接尺寸（GB规格）



    型号
    公称通径Dn（mm）
    尺寸（mm）
    L
    D
    D1
    D2
    D6
    B-f
    Z-∮d
    H
    4-G
    BQ41
    H
    40P
    F
    （R）
    15
    130
    95
    65
    45
    40
    16-2
    4-14
    60
    3/8
    20
    140
    105
    75
    55
    51
    16-2
    4-14
    65
    3/8
    25
    150
    115
    85
    65
    58
    18-2
    -
    -
    -
