Z560Y伞齿轮焊接电站闸阀
    • 产品型号:
    • Z560Y
    • 产品口径:
    • 6-250mm
    • 产品压力:
    • 16.0-32.0MPa
    • 产品材质:
    • 碳钢 不锈钢
    联系我们
产品说明
  • 一、产品[Z560/1Y伞齿轮焊接电站闸阀]详细资料：
    产品名称 规格：国标电站闸阀 Z561Y-300LB伞齿轮电站闸阀、自密封闸阀PN16.0～32.0MPa DN15～225mm
    产品型号：Z561Y-16C、Z561Y-25C、Z561Y-32C、Z561Y-40C、Z561Y-64C、Z561Y-100C、Z561Y-150C、Z561Y-200C
    产品引用标准：
    设计与制造：E101 JB/T3595 DL/T531
    结构长度：E101 JB2766 GB/T15188.1
    压力温度等级：E101 JB/T3595
    试验与检验：E101
    产品用途：
    伞齿轮焊连接的闸阀适用于公称压力PN16.0～32.0Mpa，工作温度≤540℃（其中P(57)170V工作温度为570℃）的石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽酸性介质等。操作方式等。操作方式有：手动、齿轮传动、电动等
    产品结构特点：
    1.设计制造按JB/T3395等标准，可与国产设备配套使用。
    2.阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。
    3.闸板和阀座的密封面采用司太立（stellite）钴基硬质合金扒焊而成，耐磨、耐高温
    ，耐腐蚀，抗擦伤性能好。
    4.阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
    5.启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式
    二、产品特性：
    阀类
    传动方式
    连接形式
    结构形式
    密封面
    公称压力
    阀体材料
    闸阀
    伞齿轮
    焊接
    弹性闸板
    D802/D812
    STL/STL
    P54100V、P54140V
    P54170V、P57170V
    WCB-C ZGCr5Mo
    WCB-C6 ZG20CrMo-I
    WCB-C9 ZG35CrMoV
    说明：Z60Y-P54160V DN25手动电站闸阀，焊接连接弹性闸板，密封面硬质合金，540℃以下公称压力16.0MPa阀体为铬钼钢
    三、产品性能规范：
    产品型号
    Z60/1Y-160
    Z60/1Y-P54100V
    Z60/1Y-200
    Z60/1Y-P54140V
    Z60/1Y-250
    Z60/1Y-P54170V
    Z60/1Y-320
    Z60/1Y-P57170V
    伞齿轮传动闸阀在型号“Z”后插入“5”为Z560Y
    公称通径（DN/mm）
    15～50、（2
    1"
    ～16"）

    2
    适用温度/℃
    ≤425
    ≤552
    ≤593
    ≤550
    适用介质
    水、蒸汽、气体、石油产品
    试验压力（MPa）
    公称压力PN/MPa
    16.0
    20.0
    25.0
    32.0
    P54100V
    P54140V
    P54170V
    P54170V
    强度试验
    24
    30
    37.5
    48
    30
    42
    48
    6.3
    密封试验
    17.6
    22
    27.5
    35.1
    11
    15.4
    17.8
    18.7

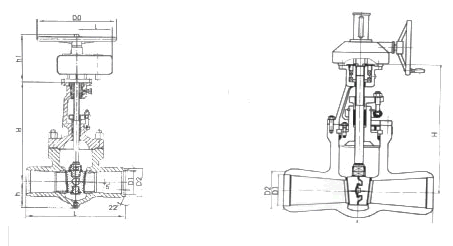

    四、凯斯特牌Z560/1Y伞齿轮焊接闸阀外形尺寸国标（手动）：
    公称压力
    PN（MPa）
    公称通径
    DN（mm）
    外形尺寸及连接尺寸（mm）
    L
    D
    L1
    d
    H
    16.0
    15
    90
    23
    10
    13
    182
    20
    110
    29
    11
    18
    210
    25
    120
    35
    12
    23
    235
    32
    130
    43
    14
    28
    258
    40
    150
    49
    15
    36
    285
    50
    170
    61
    16
    45
    338
    20.0
    15
    90
    23
    10
    13
    182
    20
    110
    29
    11
    18
    210
    25
    120
    35
    12
    23
    235
    32
    130
    43
    14
    28
    258
    40
    150
    49
    15
    36
    285
    50
    170
    61
    16
    45
    338
    25.0
    15
    90
    23
    10
    13
    182
    20
    110
    29
    11
    18
    210
    25
    120
    35
    12
    23
    235
    32
    130
    43
    14
    28
    258
    40
    150
    49
    15
    36
    285
    50
    170
    61
    16
    45
    338
    五、凯斯特牌Z560/1Y伞齿轮焊接闸阀磅级电站（手动）：
    型号
    规格in
    外形尺寸及连接尺寸（mm）
    d
    L
    H
    Z60/1Y-1500Lb
    2
    1

    2
    56
    254
    671
    3
    64
    305
    692
    4
    84
    406
    790
    5
    100
    483
    875
    6
    126
    559
    1055
    8
    158
    711
    1148
    Z60/1Y-2000Lb
    2
    1

    2
    50
    330
    640
    3
    60
    368
    690
    4
    80
    457
    806
    5
    96
    533
    980
    6
    118
    610
    1090
    Z60/1Y-2000Lb
    2
    1

    2
    46
    330
    639
    3
    54
    368
    680
    4
    70
    457
    805
    5
    86
    533
    965
    6
    104
    610
    1070
    Z60/1Y-3500Lb
    3
    44
    440
    745
    4
    56
    540
    860
    六、凯斯特牌Z560/1Y伞齿轮焊接闸阀磅级电站（伞齿轮）：
    型号
    规格in
    外形尺寸及连接尺寸（mm）
    d
    L
    H
    Z560/1Y-1500Lb
    8
    158
    711
    813
    10
    200
    864
    998
    12
    250
    991
    1156
    14
    280
    1067
    1287
    16
    318
    1194
    1413
    Z560/1Y-2000Lb
    8
    148
    762
    935
    10
    180
    914
    1050
    12
    222
    1041
    1150
    14
    254
    1118
    1231
    16
    294
    1245
    1330
    七、凯斯特牌Z560/1Y伞齿轮焊接闸阀磅级电站（伞齿轮）：
    型号
    规格in
    外形尺寸及连接尺寸（mm）
    d
    L
    H
    Z560/1Y-2500Lb
    6
    127
    610
    928
    8
    130
    762
    851
    10
    162
    914
    1031
    12
    210
    1041
    1166
    14
    234
    1118
    1217
    16
    264
    1245
    1381
    Z560/1Y-3500Lb
    5
    74
    616
    774
    6
    88
    692
    857
    8
    116
    846
    1041
    10
    142
    1000
    1197
    12
    174
    1124
    1338
    订货须知：
    一、①Z560Y伞齿轮焊接闸阀产品名称与型号②Z560Y伞齿轮焊接闸阀口径③Z560Y伞齿轮焊接闸阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定的Z560Y伞齿轮焊接闸阀型号，请按Z560Y伞齿轮焊接闸阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
