法兰闸阀
Z45X/RVHX暗杆弹性座封闸阀
    • 产品型号:
    • Z45X/RVHX
    • 产品口径:
    • 50-800mm
    • 产品压力:
    • 1.0-2.5Mpa
    • 产品材质:
    • 灰铸铁、球墨铸铁、铸钢
产品说明
  • 一、产品[Z45X/RVHX弹性座封闸阀]的详细资料:

    产品名称:Z45X/RVHX暗杆弹性座封闸阀

    产品特点:我厂引进欧州高科技阀门技术所生产的Z45X/RVHX弹性座封闸阀,得用闸板整体包胶产生弹性变形的补偿作用达到良好的密封效果,克服了一般闸阀密封不良、漏水和生锈的现象,可广泛用于自来水、污水、建筑、石油、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。

    本阀采用树脂砂造型球墨铸铁制成,强度高、体积小、重量较传统闸阀重量减轻约20%~30安装维修方便。
    平底式闸座:传统的闸阀通常是凹陷式调座,增大了流体阻力,且易堆积焊渣、石块、泥沙等杂物,不利于密封和流面。而本公司生产的弹性座封闸阀采用平底式全流域直通式设计,相当一直 管道,不易堆积杂物,确保密封可靠,使流体畅通无阻。
    阀瓣整体包装:阀瓣采用高品质的橡胶进行整体内、外包装,欧州一流的橡胶硫化技术使得硫化后的阀门能保证精确几何尺寸,且橡胶与球墨与铸铁阀瓣接覆牢靠,不易脱落及弹性记忆佳。
    精铸阀体:阀体采用精密封铸造,精确的几何尺寸使得阀体内部无需任何加工即可保证阀门的密封性。闸板骨架采用球墨铸铁,整体包覆橡胶,具有几何尺寸精确、包覆牢靠、不脱落、弹性记忆佳、可互换。
    耐腐蚀:阀体内外表面采用粉体环氧树脂涂装,内件采用不锈钢或铜合金可防止阀体的腐蚀及生锈,并可用于污水系统。及地下等恶劣环境。
    不易碎裂:以住传统铸铁闸阀常因外物击中、碰撞或重压而造成断裂等现象。由于本体改用球墨铸铁,此种情形已可大幅度减少。
    “O”型环密封圈:由于阀体休用三道“O:型环密封设计,可减少开关时的磨擦阻力,大幅减少漏水现象及可以不停水施工换密封圈。
    有助生饮:由于阀体内部以无毒性环氧树脂涂装,阀瓣的内外表面均以橡胶完全披覆而不至于出现锈水或腐蚀现象,可供生饮。

    二、暗杆弹性座封闸阀-主要零部件材料

    NO

    零件名称

    材质

    1

    阀体

    灰铸铁、球墨铸铁、铸钢

    2

    闸板

    球墨铁铁外覆三元乙丙或丁腈橡胶

    3

    内六角螺栓

    碳化处理

    4

    密封圈

    丁腈橡胶、三元乙丙

    5

    阀盖

    灰铸铁、球墨铸铁、铸钢

    6

    阀杆

    不锈钢

    7

    “O”形密封圈

    丁睛橡胶、三元乙丙

    8

    止推轴承

    锡青钢

    9

    螺栓

    不锈钢

    10

    压盖

    球墨铸铁、铸钢

    11

    防尘罩

    丁腈橡胶

    12

    手轮(传动帽)

    铸铁

    三、暗杆弹性座封闸阀-主要技术参数

    公称压力:1.0~2.5MPa 工作温度:0~80℃

    法兰标准:GB/T 17241.6 GB9113

    公称通经:50~400mm适用介质:水、油、气等

    试验标准:GB13927 AP1598

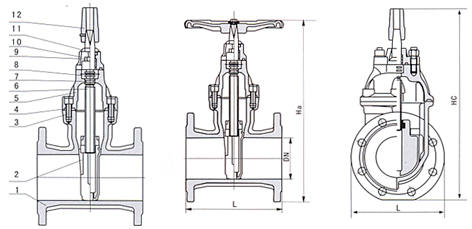

    四、暗杆弹性座封闸阀-主要外形连接尺寸

    DN

    50

    65

    80

    100

    125

    150

    200

    250

    300

    350

    400

    450

    500

    600

    L

    178

    190

    203

    229

    254

    267

    292

    330

    356

    381

    406

    432

    457

    508

    Hmin(全关)

    313

    332

    372

    424

    497

    562

    680

    837

    948

    1010

    1220

    1280

    1480

    1665

    Hmax(全开)

    355

    375

    415

    476

    540

    600

    720

    875

    990

    1050

    1245

    1310

    1560

    1750

    订货须知:
    一、①弹性座封闸阀产品名称与型号②弹性座封闸阀口径③弹性座封闸阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定的弹性座封闸阀型号,请按弹性座封闸阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
    感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
