一、产品[RRHX/Z41X明杆弹性座封闸阀]的详细资料：
产品型号：RRHX/Z41X
产品名称：明杆弹性座封闸阀
产品概述：长期以来市场上使用的一般闸阀，普遍存在漏水，易生锈现象，本企业引进国外先进技术所生产的弹性座封闸阀。克服了一般闸阀密封性差，弹性疲乏，易生锈等缺陷。启标公司弹性座封闸阀是传统闸阀的换代产品，利用弹性闸板产生微量变形的补偿作用，达到良好的密封效果，该阀具有开关轻巧，密封可靠，弹性记忆佳及使用寿命长等显著优点。

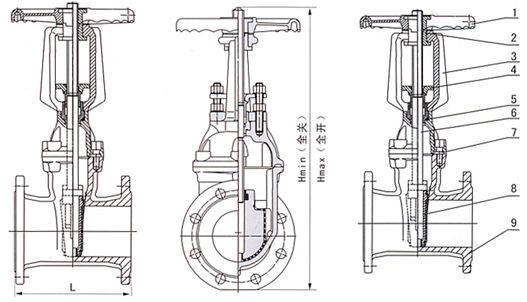

二、主要零部件材料：
|
NO. |
零件名称 |
材质 |
|
1 |
手轮 |
可锻铸铁 |
|
2 |
阀杆螺母 |
铜合金 |
|
3 |
支架 |
碳铸铁、球墨铸铁、铸钢 |
|
4 |
压盖 |
球墨铸铁、铸钢 |
|
5 |
密封圈 |
丁腈橡胶、三元乙丙 |
|
6 |
阀杆 |
不锈钢 |
|
7 |
中口垫 |
丁腈橡胶、三元乙丙 |
|
8 |
闸阀 |
球墨铸铁+三元乙丙或丁腈橡胶 |
|
9 |
阀体 |
灰铸铁、球墨铸铁、铸钢 |
三、主要技术参数：
公称压力：1.0～2.5MPa
公称通径：50～400mm
工作温度：0～120℃
适用介质：水、油、气等
法兰标准：GB/T17241.6GB9113
试验标准：GB13927API598
|
公称压力
PN (MPa) |
强度试验
|
水密封/上密封试验
|
气密封试验
|
|
1.5* PN (MPa)
|
1.1* PN (MPa)
|
0.5-0.7 (MPa)
|
|
|
1.0
|
1.5
|
1.1
|
0.6 MPa
|
|
1.6
|
2.4
|
1.8
|
|
|
2.5
|
3.8
|
2.8
|
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
|
Hmin（全关） |
313 |
332 |
372 |
424 |
497 |
562 |
680 |
837 |
948 |
1010 |
1220 |
1280 |
1480 |
1665 |
|
Hmax（全开） |
355 |
375 |
415 |
476 |
540 |
600 |
720 |
875 |
990 |
1050 |
1245 |
1310 |
1560 |
1750 |
订货须知：
一、①明杆弹性座封闸阀产品名称与型号②明杆弹性座封闸阀口径③明杆弹性座封闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的明杆弹性座封闸阀型号，请按明杆弹性座封闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
