一、BZ41W保温闸阀详细资料：
产品特点:BZ41W保温闸阀又称夹套保温闸阀，主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。保温闸阀的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口。由于增加了夹套，保温闸阀的连接法兰尺寸要比同一规格普通闸阀的连接法兰大一到两个规格，但结构长度与同规格的阀门相同，保温闸阀夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。
执行标准
|
型号
|
PN
|
工作压力/MPa
|
适用介质
|
适用温度
|
|
BZ41H-16C
|
16
|
1.6
|
油品等无腐蚀性介质
|
≤425
|
|
BZ41H-25
|
25
|
2.5
|
||
|
BZ41H-40
|
40
|
4.0
|
||
|
BZ41Y-16C
|
16
|
1.6
|
||
|
BZ41Y-25
|
25
|
2.5
|
||
|
BZ41Y-40
|
40
|
4.0
|
||
|
BZ41W-16P
|
16
|
1.6
|
弱腐蚀性介质
|
≤150
|
|
BZ41W-25P
|
25
|
2.5
|
||
|
BZ41W-40P
|
40
|
4.0
|
||
|
BZ41Y-16P
|
16
|
1.6
|
||
|
BZ41Y-25P
|
25
|
2.5
|
||
|
BZ41Y-40P
|
40
|
4.0
|
||
|
BZ41W-16R
|
16
|
1.6
|
柔腐蚀性介质
|
≤150
|
|
BZ41W-25R
|
25
|
2.5
|
||
|
BZ41W-40R
|
40
|
.0
|
||
|
BZ41Y-16R
|
16
|
1.6
|
||
|
JZ41Y-25R
|
25
|
2.5
|
||
|
JZ41Y-40R
|
40
|
4.0
|
产品零部件材料
|
型号
|
材料
|
||||
|
阀体、阀盖、闸板
|
阀座和闸板密封面
|
阀杆
|
填料
|
手轮
|
|
|
BZ41H-16C
|
碳素钢、WCB
|
堆焊铁基合金
|
铬不锈钢 2Crl3
|
石棉石墨/柔性石墨
|
球墨铸铁或铸钢
|
|
BZ41H-25
|
|||||
|
BZ41H-40
|
|||||
|
BZ41Y-16C
|
堆焊硬质合金
|
||||
|
BZ41Y-25
|
|||||
|
BZ41Y-40
|
|||||
|
BZ41W-16P
|
铬镍钛不锈钢 CF8
|
本体材料 D8/CF8
|
铬镍钛不锈钢、304
|
聚四氟乙烯
|
|
|
BZ41W-25P
|
|||||
|
BZ41W-40P
|
|||||
|
BZ41Y-16P
|
堆焊硬质合金
|
||||
|
BZ41Y-25P
|
|||||
|
BZ41Y-40P
|
|||||
|
BZ41W-16R
|
铬镍钼钛不锈钢、CF8M
|
本体材料 B8M/CF8M
|
铬镍钼钛不锈钢、316
|
||
|
BZ41W-25R
|
|||||
|
BZ41W-40R
|
|||||
|
BZ41Y-16R
|
堆焊硬质合金
|
||||
|
JZ41Y-25R
|
|||||
|
JZ41Y-40R
|
|||||

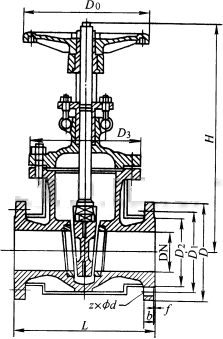

产品外形及结构尺寸
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×Φd
|
H
|
D0
|
加热汽接头螺纹
|
重量/kg
|
|
50
|
250
|
195
|
160
|
135
|
20
|
8×Φ18
|
358
|
280
|
M12×1.25
|
54
|
|
80
|
310
|
245
|
210
|
185
|
22
|
8×Φ18
|
435
|
320
|
M12×1.25
|
100
|
|
100
|
350
|
280
|
240
|
210
|
24
|
8×Φ23
|
502
|
360
|
M12×1.25
|
120
|
|
150
|
450
|
335
|
295
|
265
|
26
|
12×Φ23
|
675
|
400
|
M12×1.25
|
260
|
|
200
|
550
|
405
|
355
|
320
|
30
|
12×Φ25
|
820
|
400
|
M12×1.25
|
300
|
|
250
|
650
|
460
|
410
|
375
|
30
|
12×Φ25
|
970
|
500
|
M20×1.5
|
400
|
|
300
|
750
|
520
|
470
|
435
|
34
|
16×Φ25
|
1145
|
500
|
M20×1.5
|
490
|
|
350
|
850
|
580
|
525
|
485
|
36
|
16×Φ30
|
1280
|
500
|
M20×1.5
|
580
|
|
400
|
950
|
640
|
585
|
545
|
40
|
20×Φ30
|
1450
|
500
|
M20×1.5
|
920
|
BZ41H、BZ41W、BZ41Y 型 PN25 保温夹套式楔式闸阀主要外形及结构尺寸（mm）
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×Φd
|
H
|
D0
|
加热汽接头螺纹
|
重量/kg
|
|
50
|
250
|
195
|
160
|
135
|
22
|
8×Φ18
|
358
|
280
|
M12×1.25
|
56
|
|
80
|
310
|
270
|
220
|
188
|
28
|
8×Φ18
|
435
|
320
|
M12×1.25
|
105
|
|
100
|
350
|
300
|
250
|
218
|
30
|
8×Φ23
|
502
|
360
|
M12×1.25
|
170
|
|
150
|
450
|
360
|
310
|
278
|
34
|
12×Φ23
|
675
|
400
|
M12×1.25
|
270
|
|
200
|
550
|
425
|
370
|
332
|
36
|
12×Φ25
|
820
|
400
|
M12×1.25
|
380
|
|
250
|
650
|
485
|
430
|
390
|
40
|
12×Φ25
|
970
|
500
|
M20×1.5
|
535
|
|
300
|
750
|
550
|
490
|
448
|
44
|
16×Φ25
|
1145
|
500
|
M20×1.5
|
546
|
|
350
|
850
|
610
|
550
|
505
|
48
|
16×Φ30
|
1280
|
500
|
M20×1.5
|
735
|
|
400
|
950
|
660
|
660
|
555
|
50
|
20×Φ30
|
1450
|
500
|
M20×1.5
|
1224
|
BZ41H、BZ41W、BZ41Y 型 PN40 保温夹套式楔式闸阀主要外形及结构尺寸（mm）
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×Φd
|
H
|
D0
|
加热汽接头螺纹
|
重量/kg
|
|
50
|
250
|
195
|
160
|
135
|
22
|
8×Φ18
|
371
|
280
|
M12×1.25
|
56
|
|
80
|
310
|
270
|
220
|
188
|
28
|
8×Φ18
|
455
|
320
|
M12×1.25
|
105
|
|
100
|
350
|
300
|
250
|
218
|
30
|
8×Φ34
|
550
|
360
|
M12×1.25
|
170
|
|
150
|
450
|
375
|
320
|
282
|
38
|
12×Φ23
|
708
|
400
|
M20×1.5
|
340
|
|
200
|
550
|
445
|
385
|
345
|
42
|
12×Φ25
|
890
|
400
|
M20×1.5
|
430
|
|
250
|
650
|
510
|
450
|
408
|
46
|
12×Φ25
|
1015
|
500
|
M20×1.5
|
560
|
|
300
|
750
|
570
|
510
|
465
|
52
|
16×Φ25
|
1235
|
500
|
M20×1.5
|
600
|
|
350
|
850
|
610
|
585
|
535
|
58
|
16×Φ30
|
1390
|
500
|
M20×1.5
|
810
|
|
400
|
950
|
660
|
610
|
560
|
60
|
20×Φ30
|
1560
|
500
|
M20×1.5
|
1250
|
订货须知：
一、①BZ41W保温闸阀产品名称与型号②BZ41W保温闸阀口径③BZ41W保温闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的BZ41W保温闸阀型号，请按BZ41W保温闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
