法兰闸阀
Z41T、Z41W型铸铁楔式闸阀
    • 产品型号:
    • Z41T、Z41W
    • 产品口径:
    • 40-600mm
    • 产品压力:
    • 1.0Mpa
    • 产品材质:
    • 灰铸铁、球墨铸铁
产品说明
  • 一、产品[Z41T/W型明杆楔式闸阀]的详细资料:

    产品名称:明杆楔式闸阀 弹性座封闸阀

    产品型号:Z41X Z41T/W

    产品简介: Z41T/W型明杆楔式闸阀是最常用的截断阀之一,主要用来接通或截断管路中的介质; 闸阀适用的压力、温度及口径范围很大,尤其适用于中、大口径的管道。楔式刚性单闸板结构简单,尺寸小,使用比较可靠,它适用于常温、中温的各种介质和压力的环境。广泛用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业,在蒸汽、水、油类介质的管路上作启闭用。流体阻力小。闸阀阀体内部介质通道是直通的,介质流经闸阀时不改变其流动方向,因而流动阻力较小。启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比,闸阀的启闭较为省力。介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过,均能达到接通或截断的目的。便于安装,适用于介质的流动方向可能改变的管路中。

    二、主要零件材料:
    零件名称
    材 料
    Z41T-10
    Z41W-10
    Z41H-10
    阀体、阀盖
    灰铸铁
    灰铸铁
    灰铸铁
    闸 板
    灰铸铁+黄铜
    灰铸铁
    灰铸铁+黄铜
    阀 杆
    碳钢(铜)
    碳钢(铜)
    碳钢(铜)
    阀杆螺母
    青铜(球铁)
    青铜(球铁)
    青铜(球铁)
    手 轮
    灰铸铁(球铁)
    灰铸铁(球铁)
    灰铸铁(球铁)

    三、性能规范:

    型号
    公称压力(MPa)
    试验压力
    适用温度(℃)
    适用介质
    强度(水)(MPa)
    密封((MPa)
    Z41H-10
    1.0
    1.5
    1.1
    ≤200
    蒸气、水、油品
    Z4T-10
    ≤200
    水、蒸气
    Z41W-10
    ≤100
    油品

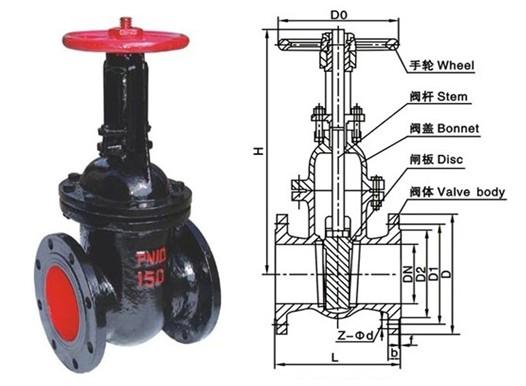

    四、外型尺寸和连接尺寸:

    型 号
    公称通径
    DN(㎜)
    尺寸
    重量(㎏)
    L
    D
    D1
    D2
    b-f
    z-фd
    H
    Do
    Z41T/W/H
    -10
    40
    165
    145
    110
    85
    18-3
    4-ф18
    245
    135
    10
    50
    178
    160
    125
    100
    20-3
    4-ф18
    286
    180
    18
    65
    190
    180
    145
    120
    20-3
    4-ф18
    320
    180
    22
    80
    203
    195
    160
    135
    22-3
    4-ф18
    373
    200
    2735
    100
    229
    215
    180
    155
    22-3
    8-ф18
    428
    200
    34
    125
    254
    245
    210
    185
    24-3
    8-ф18
    513
    240
    49
    150
    267
    280
    240
    210
    24-3
    8-ф23
    582
    240
    66.5
    200
    330
    335
    295
    265
    26-3
    8-ф23
    730
    320
    107
    250
    380
    390
    350
    320
    28-3
    12-ф23
    897
    320
    168
    300
    420
    440
    400
    368
    28-4
    12-ф23
    1032
    400
    220
    350
    450
    500
    460
    428
    30-4
    16-ф23
    1170
    400
    290
    400
    480
    565
    515
    482
    30-4
    16-ф25
    1330
    500
    450
    450
    510
    615
    565
    532
    32-4
    20-ф25
    1460
    500
    580
    500
    540
    670
    620
    585
    34-4
    20-ф25
    1727
    500
    830
    600
    600
    780
    725
    685
    36-5
    20-ф30
    2072
    500
    1160

    1、暗杆楔式闸阀

    暗杆闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,介质温度不高时为2°52'。凯斯特阀门生产的楔式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。
    2、保温闸阀
    保温闸阀主要用于石油、化工、冶金、制药等各类系统中,该阀门的夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有夹套的连接口,夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过阀门。
    3、波纹管闸阀
    波纹管闸阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。纹管截止阀只适用于全开和全关,不允许作调节和节流。本类阀门在管道中一般应当水平安装。
    4、不锈钢闸阀
    不锈钢闸阀公称压力:1.0MPa、1.6MPa、2.5MPa;2、壳体试验压力:P=1.5PN;3.密封试验压力:P=1.1PN;4、出口压力:PN1.0MPa不锈钢闸阀0.09~0.8MPa、PN1.6MPa不锈钢闸阀0.10~1.2MPa、PN2.5MPa不锈钢闸阀0.15~1.6MPa;5、适用介质:水;6、适用温度:0℃~180℃。
    5、弹性座封闸阀
    6、刀型闸阀
    刀型闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,手动刀型闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,楔式刀型闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板刀型闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,凯斯特阀门生产的刀型闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性本类阀门在管道中一般应当水平安装。
    7、低温闸阀
    低温闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,介质温度不高时为2°52'。楔式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。
    8、法兰手动闸阀
    法兰闸阀是连接方式为法兰的闸阀,这种连接方式最为常见。法兰闸阀在管路中使用时稳定可靠,所以在高压管路上错采用法兰闸阀。
    9、埋地式闸阀
    10、明杆楔式闸阀
    明杆闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀,楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。明杆闸阀关闭时,密封面可以只依靠介质压力来密封,即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。
    11、内螺纹铸铁闸阀
    内螺纹闸阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。纹管截止阀只适用于全开和全关,不允许作调节和节流。
    12、平板闸阀
    平板闸阀是一种关闭件为平行闸板的滑动阀。其关闭件可以是单闸板或是其间带有撑开机构的双闸板。闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。如果是双闸板平板闸阀,则两闸板见的撑开机构可以补充这一压紧力。
    13、双闸板铸铁闸阀
    双闸板铸铁闸阀广泛适用于石油、化工、制药、电力等行业.在公称压力≤l,0MPa的蒸汽、水、油类等介质的管路上,作启闭用。
