一、YJZQ高压液压球阀的详细资料:
凯斯特公司生产的球阀均保证开关5万次以上,本阀适用于液压系统管路中作接通和切断用,主阀采用优质锻钢件,表面进行发黑或镀铬处理。外表美观,操作方便,密封性能可靠。
公称压力:31.5MPa 试验压力: 48MPa
适用温度:-20℃~+80℃
实用介质:矿物油、水、乙二醇、其他混合液体
二、YJZQ高压液压球阀型号意义:

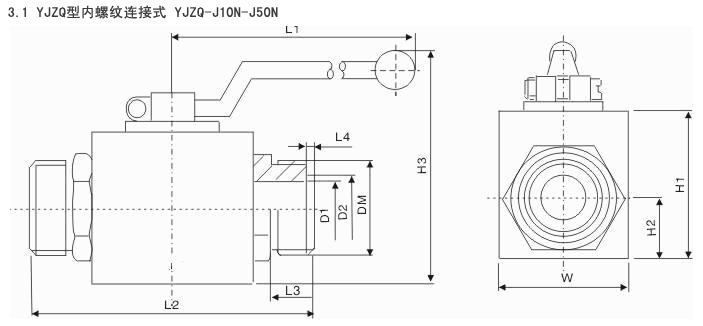

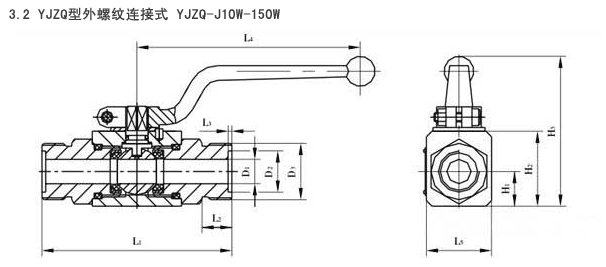

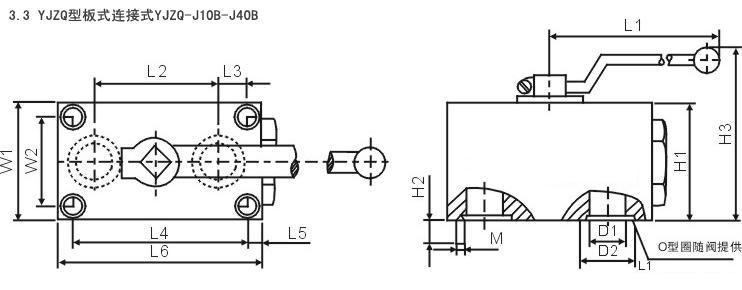

三、YJZQ高压液压球阀外形尺寸:
型号 |
M (公制) |
G (英制) |
尺寸mm | |||||||
B | H | h | h1 | L | L2 | S | L0 | |||
YJZQ-J10N | M18×1.5 | 3/8" | 32 | 36 | 18 | 72 | 78 | 14 | 27 | 120 |
YJZQ-J15N | M22×1.5 | 1/2" | 35 | 40 | 19 | 87 | 86 | 16 | 30 | 120 |
YJZQ-J20N | M27×2 | 3/4" | 48 | 55 | 25 | 96 | 108 | 18 | 41 | 160 |
YJZQ-J25N | M23×2 | 1" | 58 | 65 | 30 | 116 | 116 | 20 | 50 | 160 |
YJZQ-J32N | M42×2 | 11/4" | 76 | 84 | 38 | 141 | 136 | 22 | 60 | 200 |
YJZQ-J40N | M48×2 | 11/2" | 88 | 98 | 45 | 165 | 148 | 24 | 75 | 250 |
YJZQ-J50N | M64×2 | 2" | 98 | 110 | 52 | 180 | 180 | 26 | 85 | 300 |
型号 | M | 尺寸mm | ||||||
D | D1 | L | L1 | H | I | L0 | ||
YJZQ-J6W | M16×1.5 | 10 | 11 | 133 | 85 | 58 | 14 | 120 |
YJZQ-J8W | M22×1.5 | 14 | 16 | 133 | 85 | 58 | 14 | 120 |
YJZQ-J10W | M24×1.5 | 18 | 20 | 154 | 85 | 58 | 16 | 120 |
YJZQ-J15W | M30×1.5 | 22 | 22 | 166 | 91.5 | 68 | 18 | 120 |
YJZQ-J20W | M36×2 | 28 | 28 | 174 | 104.5 | 72 | 18 | 160 |
YJZQ-J25W | M42×2 | 34 | 35 | 212 | 113 | 86 | 20 | 160 |
YJZQ-J32W | M52×2 | 42 | 40 | 230 | 130 | 103 | 22 | 200 |
YJZQ-J40W | M64×2 | 50 | 50 | 250 | 147 | 120 | 24 | 250 |
YJZQ-J50W | M72×2 | 64 | 60 | 294 | 170 | 128 | 26 | 300 |
YJZQ-J65W | M85×3 | 75 | 70 | 356 | 216 | 150 | 34 | 350 |
型号 |
DN |
基本尺寸(mm) |
重量 |
|||||||||||||
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
H1 |
H2 |
H3 |
W1 |
W2 |
4-M |
2-D1 |
2-D2 |
|||
YJZQ-J10B |
10 |
130 |
45 |
11 |
56 |
10 |
78 |
42 |
10 |
75 |
54 |
38 |
6 |
10 |
16 |
6 |
YJZQ-J15B |
15 |
130 |
52 |
6 |
60 |
18 |
90 |
50 |
13 |
83 |
60 |
42 |
8 |
15 |
25 |
10 |
YJZQ-J20B |
20 |
170 |
60 |
7.5 |
70 |
17.5 |
105 |
60 |
16 |
104 |
70 |
50 |
10 |
20 |
30 |
15 |
YJZQ-J25B |
25 |
170 |
65 |
11 |
80 |
17 |
114 |
66 |
16 |
114 |
77 |
55 |
10 |
24 |
35 |
20 |
YJZQ-J32B |
32 |
210 |
90 |
19 |
120 |
16 |
152 |
80 |
19 |
125 |
100 |
75 |
12 |
30 |
40 |
24 |
YJZQ-J40B |
40 |
210 |
110 |
23 |
150 |
20 |
185 |
95 |
26 |
141 |
122 |
90 |
16 |
38 |
50 |
30 |
订货须知:
一、①YJZQ高压液压球阀产品名称与型号②YJZQ高压液压球阀口径③YJZQ高压液压球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的YJZQ高压液压球阀型号,请按YJZQ高压液压球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
