一、产品[Q61F三片式对焊球阀]的详细资料：
产品型号：3PCQ61F
产品名称：三片式对焊球阀
产品特点：应用规范公称压力：1.6-6.4MPa 适用温度范围：-20~232℃~350℃ 适用介质：水、油、气及某些腐蚀液体（W.O.G） 对焊标准（BW）：GB12224·ANSIB16·25 三片式对焊球价格,三片式对焊球厂家,三片式对焊球报价。
|
公称通径
|
DN（mm）
|
6～100mm
|
||
|
公称压力
|
PN（MPa）
|
2.5
|
4
|
6.4
|
|
试验压力
|
强度试验压力
|
3.8
|
6
|
9.6
|
|
高密封试验压力
|
3
|
4.8
|
7.6
|
|
|
低压气密封试验压力
|
0.6
|
0.6
|
0.6
|
|
|
适用介质
|
水、蒸汽、油品、酸类腐蚀性等。
|
|||
|
适用温度
|
< 150℃(PTFE) < 300℃(PLL)
|
|||

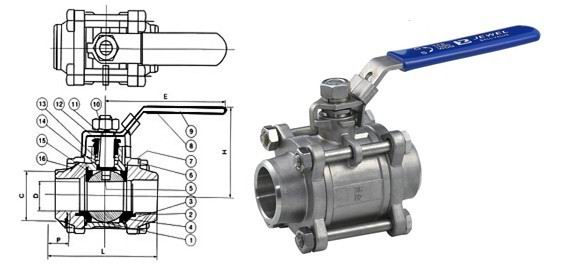

三、Q61F三片式对焊球阀主要零件材料：
|
序号
|
零件名称
|
材质
|
|
|
不锈钢
|
碳钢
|
||
|
1
|
阀体
|
不锈钢CF8M
|
碳钢WCB
|
|
2
|
密封圈
|
聚四氟乙稀PTFE
|
聚四氟乙稀PTFE
|
|
3
|
阀盖
|
不锈钢CF8M
|
碳钢WCB
|
|
4
|
球体
|
不锈钢SS316
|
不锈钢SS304
|
|
5
|
阀杆
|
不锈钢SS316
|
不锈钢316
|
|
6
|
螺母
|
不锈钢SS304
|
不锈钢304
|
|
7
|
垫圈
|
不锈钢SS304
|
不锈钢304
|
|
8
|
手柄套
|
塑料
|
塑料
|
|
9
|
手柄
|
不锈钢SS304
|
不锈钢304
|
|
10
|
阀杆螺母
|
不锈钢SS304
|
不锈钢304
|
|
11
|
垫圈
|
不锈钢SS304
|
不锈钢304
|
|
12
|
填料压盖螺母
|
不锈钢SS304
|
不锈钢304
|
|
13
|
填料
|
聚四氟乙稀PTFE
|
聚四氟乙稀PTFE
|
|
14
|
止推垫圈
|
聚四氟乙稀PTFE
|
聚四氟乙稀PTFE
|
|
15
|
填料
|
聚四氟乙稀PTFE
|
聚四氟乙稀PTFE
|
|
16
|
螺栓
|
不锈钢SS304
|
不锈钢SS304
|
|
SIZE
|
1/4″
|
3/8″
|
1/2″
|
3/4″
|
1″
|
11/4″
|
11/2″
|
2″
|
21/2
|
3″
|
4″
|
|
D
|
11.6
|
12.7
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
80
|
100
|
|
L
|
68
|
68
|
72
|
85
|
900
|
112
|
120
|
145
|
185
|
215
|
270
|
|
H
|
50
|
50
|
60
|
64
|
71
|
78
|
86
|
95
|
130
|
148
|
173
|
|
E
|
100
|
100
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
|
C
|
14
|
17.5
|
22.7
|
27.5
|
33.5
|
42
|
48.6
|
60.5
|
76.3
|
90
|
106.5
|
|
重量WT（g）
|
400
|
405
|
640
|
890
|
1160
|
2195
|
2940
|
4865
|
7000
|
10700
|
19350
|
