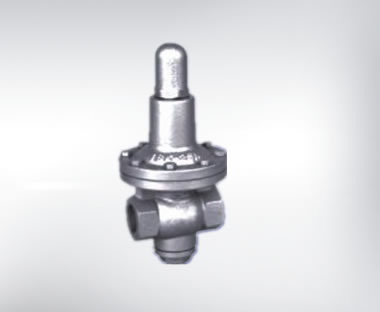

Y13H/Y内螺纹活塞式蒸汽减压阀
    • 产品型号:
    • Y13H/Y
    • 产品口径:
    • 15-50mm
    • 产品压力:
    • 1.0-2.5Mpa
    • 产品材质:
    • 铸铁 铸钢 不锈钢
产品说明
  • 一、产品[内螺纹连接先导活塞式蒸汽减压阀]的详细资料:
    产品型号:Y13H型
    产品名称:内螺纹连接先导活塞式蒸汽减压阀
    产品特点:本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。本产品主要用于蒸汽管路,起减压稳压作用。
    二、主要技术参数和性能指标:
    公称压力(Mpa)
    1.6
    2.5
    壳体试验压力(Mpa)*
    2.4
    3.75
    密封试验压力(Mpa)
    1.6
    2.5
    最高进口压力(Mpa)
    1.6
    2.5
    出口压力范围(Mpa)
    0.1-1.0
    0.1-1.6
    压力特性偏差(Mpa)△P2P
    GB12246-1989
    流量特性偏差(Mpa)△P2G
    GB12246-1989
    最小压差
    0.15
    0.15
    渗漏量
    GB12245-1989
    *.壳体试验不包括膜片、顶盖。
    三、主要零件材料:
    零件名称
    零件材料
    阀体 阀盖 底盖
    WCB
    阀座 阀盘
    2Cr13
    缸套
    2Cr13/25(镀硬铬)
    活塞
    2Cr13/铜合金
    活塞环
    合金铸铁
    导阀座 导阀杆
    2Cr13
    膜片
    1Cr18Ni9Ti
    主阀弹簧
    50CrVA
    导阀主弹簧
    50CrVA
    调节弹簧
    60Si2Mn
    四、流量系数(Cv)
    DN
    15
    20
    25
    32
    40
    50
    Cv
    1
    2.5
    4
    6.5
    9
    16

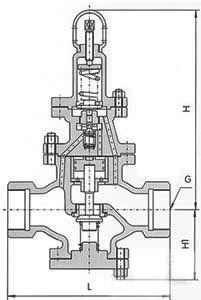

    五、凯斯特牌Y13H型内螺纹活塞式蒸汽减压阀连接尺寸:
    公称通径DN
    G
    L
    H
    Hl
    15
    1/2"
    140
    295
    90
    20
    3-4"
    140
    330
    98
    25
    1"
    160
    330
    110
    32
    1-1/4"
    180
    330
    110
    40
    1-1/4"
    200
    345
    125
    50
    2"
    230
    345
    125
    订货须知:
    一、①Y13H型内螺纹活塞式蒸汽减压阀产品名称与型号②Y13H型内螺纹活塞式蒸汽减压阀口径③Y13H型内螺纹活塞式蒸汽减压阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定的Y13H型内螺纹活塞式蒸汽减压阀型号,请按Y13H型内螺纹活塞式蒸汽减压阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
