一、产品[DP25蒸汽减压阀]的详细资料：
产品名称：蒸汽减压阀
产品型号：DP25
产品简介：斯派莎克DP25蒸汽减压阀是参考国外先进产品而研制开发成功的先导式超大膜片减压阀，本产品在普通减压阀的基础上做了很大的改进。膜片采用了新型材料。并大大加工了工作面积，因些阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片，来调节主阀的开度，确保下游压力的稳定。25P蒸汽减压阀的另一个突出的特点为：同一个阀体上可安装和互换多个导阀，在稳压的同时，实现温度制造、上游压力的控制、远程的开关控制等。
连接形式：RF、FM、RJ
执行标准：JB79、GB9113、ANSI B16.5
压力范围：1.0~4.0MPa
阀门材质：WCB、WC6、CF8等（可根据不同要求选材）
阀门通径：DN15~DN200mm

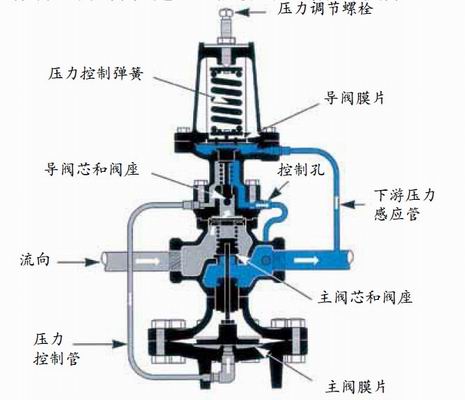

二、斯派莎克DP25减压阀的工作原理：启动前正常的位置是主阀关闭，而导阀则由弹簧作用力打开。蒸汽经由导阀进入主阀隔膜室，一部份蒸汽则由控制孔流出。主隔膜室中的控制压力增大，打开主阀。随着蒸汽流过主阀，下游压力上升，并由压力感应管反馈作用在导阀隔膜的下部（为了确保下游压力的稳定，应安装下游压力感应管），该作用平衡了隔膜上部的弹簧作用力，使导阀逐渐节流关闭。从而维持主阀隔膜室内的压力，控制主阀的开度，输送适量的蒸汽，维持下浮稳定的压力。当下浮压力上升时，反馈压力增大，导阀关闭，控制压力由控制孔释放，使主阀紧密关闭。下游的任何负载变化或压力的波动，都会反馈在导阀隔膜的下方，从而调节主阀的开度，确保下游压力的稳定。
三、25P蒸汽减压阀的流量系数（Cv）
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
Cv |
2.9 |
5.3 |
8.6 |
11.6 |
16.5 |
29.1 |
四、25P蒸汽减压阀–主要技术参数和性能指标
|
公称压力 |
壳体试验压力 |
密封试验压力 |
最高进口压力 |
出口压力范围 |
压力特性偏差 |
流量特性偏差 |
渗透量 |
|
2.5 |
3.75 |
2.5 |
2.5 |
0.02-1.6 |
GB12244-1989 |
GB12244-1989 |
GB12245-1989 |
壳体试验不包括膜片、阀盖。
五、25P蒸汽减压阀主要零件材料
|
阀体、阀盖 |
阀座 |
阀瓣 |
阀杆 |
膜片 |
调节弹簧 |
|
WCB |
2Cr13 |
2Cr13 |
2Cr13 |
1Cr18Ni9Ti |
60Si2Mn |

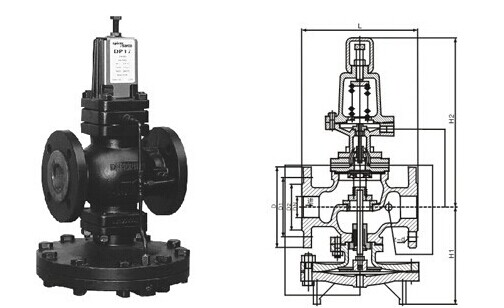

六、25P蒸汽减压阀连接尺寸
|
DN |
L |
H1 |
H |
D |
|
15 |
147 |
221 |
133 |
185 |
|
20 |
154 |
224 |
136 |
185 |
|
25 |
160 |
235 |
145 |
207 |
|
32 |
180 |
236 |
156 |
207 |
|
40 |
200 |
238 |
176 |
255 |
|
50 |
230 |
246 |
183 |
255 |
|
65 |
250 |
295 |
200 |
320 |
|
80 |
310 |
323 |
230 |
350 |
|
100 |
350 |
340 |
263 |
380 |
|
125 |
400 |
359 |
306 |
455 |
|
150 |
450 |
375 |
330 |
500 |
订货须知：
一、若订货前还未选定型号，请向我们提供您的使用参数：【25P蒸汽减压阀】1.公称通径 2.产品型号 3.流体性质（包括公称压力、温度、介质） 4.阀体、密封材料 5.连接方式 6.传动方式。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我公司专家为您审核把关。
