一、产品[CS46H膜盒式蒸汽疏水阀]的详细资料：
产品型号：CS46H
产品名称：膜盒式蒸汽疏水阀
压力范围：1.6-4.0MPa
通径范围：15～50mm
热静力型膜盒式蒸汽疏水阀（蒸汽压力平衡式）是目前国际上最常用的先进节能型疏水阀.膜盒式蒸汽疏水阀的反应非常灵敏,工作时阀前存有高温凝结水,无蒸汽泄漏,节能效果显著。
它的优点是:自动排空气,体积小,不怕冻,任意位置都可安装;维护方便,在管线上可以检查修理和更换零件；最大背压率≤80% ,膜盒坚固,使用寿命长。
CS46H热静力型膜盒式蒸汽疏水阀适用于蒸汽主管线,蒸汽伴热管网,仪表伴热和小型加热设备的阻汽排水,使用范围很广.
二、CS46H热静力型膜盒式蒸汽疏水阀工作原理：
膜盒式蒸汽疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体。装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态。阀门处于开启位置。当冷凝水温度渐渐升高，膜盒内充液开始蒸发，膜盒内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀完全关闭，膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。上海杰一有开阀温度低于饱和温度 15 ℃ 和 30 ℃ 两种膜盒供选择。
三、CS46H热静力型膜盒式蒸汽疏水阀主要性能和零部件:
|
部件名称 |
材 料 |
|
阀体 阀盖 |
WCB |
|
膜盒 |
1Cr18Ni9Ti |
|
膜片 |
哈氏合金 |
|
阀座 |
3Cr13 |
|
过滤网 |
1Cr18Ni9Ti |
四、膜盒式蒸汽疏水阀工作原理、流程图：
|
|
1、当装置启动时，空气进入疏水阀，阀芯在低温状态下处于开启位置。 |
|
|
2、紧接着冷凝水进入疏水阀，在低温状态下，膜盒元件内的感温液体仍处于冷凝状态，阀芯完全开启，迅速排放冷
凝水。 |
|
|
3、凝水进入疏水阀，膜盒元件内的感温液体随着温度的升高开始蒸发膨胀，内压增加使膜片带动阀芯向关闭方向移动，温度达到饱和温度之前，阀芯完全关闭阀门。
4、存在阀内的热凝水慢慢冷却降温后，膜片因内压减小而收缩，带动阀芯开启阀门，继续排放凝结水，由于阀前始终存有热凝水，形成汽水分离，无蒸汽泄漏。 |

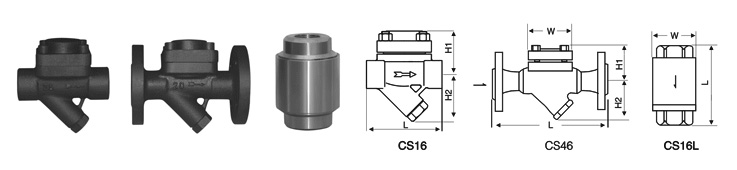

五、膜盒式蒸汽疏水阀外形连接尺寸：
六、CS46H热静力型膜盒式蒸汽疏水阀型号规格外型尺寸表:
|
产品型号 |
通径 （mm） |
连接方式 |
阀体材料 |
工作压力 |
最高允许温度℃ |
外形尺寸 （mm） |
|||
|
L |
H1 |
H2 |
W |
||||||
|
CS16H-16C |
15-20 |
内螺纹 |
WCB |
0.05~1.6 |
250 |
100 |
58 |
55 |
70 |
|
CS16H-16C |
25 |
内螺纹 |
WCB |
0.05~1.6 |
250 |
120 |
58 |
55 |
70 |
|
CS16H-16C |
32-40 |
内螺纹 |
WCB |
0.05~1.6 |
250 |
150 |
68 |
68 |
90 |
|
CS16H-16C |
50 |
内螺纹 |
WCB |
250 |
160 |
68 |
68 |
90 |
|
|
CS16Y-25C |
15-20 |
法兰 |
WCB |
0.05~2.5 |
250 |
150 |
58 |
55 |
70 |
|
25 |
法兰 |
WCB |
0.05~2.5 |
250 |
160 |
58 |
55 |
70 |
|
|
30-50 |
法兰 |
WCB |
0.05~2.5 |
250 |
230 |
85 |
60 |
120 |
|
订货须知：
一、①膜盒式蒸汽疏水阀产品名称与型号②膜盒式蒸汽疏水阀口径③膜盒式蒸汽疏水阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特的膜盒式蒸汽疏水阀型号，请按膜盒式蒸汽疏水阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
