CS47H可调双金属片式蒸汽疏水阀

- 产品型号:
- CS47H
- 产品口径:
- 15～50mm
- 产品压力:
- 1.6MPa～4.0MPa
- 产品材质:
- 铸钢、铸铁、不锈钢
联系我们

产品说明

一、产品[CS47H可调双金属片式蒸汽疏水阀的详细资料：

产品名称：可调双金属片式蒸汽疏水阀

产品特点：结构独特、性能优良、排水量大、漏汽最小、排水温度可调节．过冷度在2℃左右，可排除大量冷空气和其它不凝汽体，不会产生汽堵现象。可更换内件，易于维修和调整。

二、主要特点：

结构独特、性能优良、排水量大、漏汽最小、排水温度可调节．过冷度在2℃左右，可排除大量冷空气和其它不凝汽体，不会产生汽堵现象。可更换内件，易于维修和调整。

三、主要性能规范：

型号项目	CS17H一16C CS47H一16C CS67H一16C	CS17H一25 CS47H一25 CS67H一2S	CS17H-40 CS47H-40 CS67H一40	单位
公称压力	1.6	2,5	4．O	MPa
壳体试验压力	2.4	3.8	6.0
最高工作压力	1.6	2.5	4.0
最高工作温度	203	220	247	℃
最高允许温度	425	425	425	℃
工作介质	蒸汽、凝结水

四、主要零件材料：

型号项目	CS17/47/67H-16/25/40C
阀体	碳钢
阀盖	碳钢
阀蕊	不锈钢
阀座	不锈钢
热敏元件	热双金属片
过滤器	不锈钢

排量图

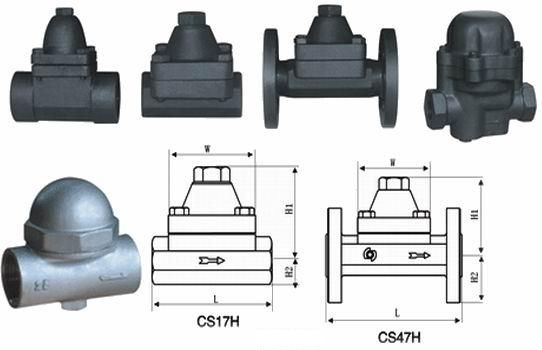

五、凯斯特牌可调双金属片式蒸汽疏水阀主要外型连接尺寸：

型号	公称通径DN	螺纹通径				承插连接					法兰连接
		RC	L	H	W	L	H	W	d	T	L	H	D	K	d	C	F	N-Φ
		（mm）				（mm）					（mm）
CS17H-16C CS47H-16C CS67H-16C	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	11/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	11/2	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18
CS17H-25 CS47H-25 CS67H-25	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	11/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	11/2	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18
CS17H-40 CS47H-40 CS67H-40	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	11/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	11/2	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18

订货须知：
一、①可调双金属片式蒸汽疏水阀产品名称与型号②可调双金属片式蒸汽疏水阀口径③可调双金属片式蒸汽疏水阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的可调双金属片式蒸汽疏水阀型号，请按可调双金属片式蒸汽疏水阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
