QP41M/F高温排污球阀(替排污阀)

- 产品型号:
- J L44H/Y J344Y
- 产品口径:
- 50～150mm
- 产品压力:
- 1.6MPa～6.4MPa
- 产品材质:
- 铸钢、铸铁、不锈钢
联系我们

产品说明

一、产品[QP41M/F高温排污球阀]详细资料：

产品名称：高温排污球阀

产品型号：QP41M/F

详细介绍：QP41M/F高温排污球阀、球形排污球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。排污球阀具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，“红阀”牌排高温污球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范围，高温排污球阀广泛用于石油、化工、橡胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。

快速排污阀采用主要标准:

1、结构长度按JB/T6900-93的规定。

2、标志按GB/T12220-1989的规定。

3、压缩弹簧按GB/T1239.2的规定。

4、压力－－温度等级按GB9131的规定。

5、QP41M/F高温排污阀法兰尺寸按JB79-59的规定。

6、检验和试验按GB/T13927-1992的规定。

7、设计制造按GB/T12237-1989的规定。

二、主要性能规范：

型号	公称压力(MPa)	强度试验压力(MPa)	密封试验压(MPa)	适用温度(℃)	适用介质
QP41M/F-16C	1.6	2.4	1.8	-28～+300 (M/F)	导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质
QP41M/F-16C	2.5	3.8	2.8	-28～+350 (PPN)	导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质

三、主要零件材料：

序号	零部件名称	材料
1	阀体	球墨铸铁、碳素钢、铸不锈钢
2	密封圈	(M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃
3	球	不锈钢
4	填料	聚四氟乙烯
5	填料压盖	QT450－10球墨铸铁
6	阀杆	碳素钢、铬不锈钢
7	手柄	碳钢

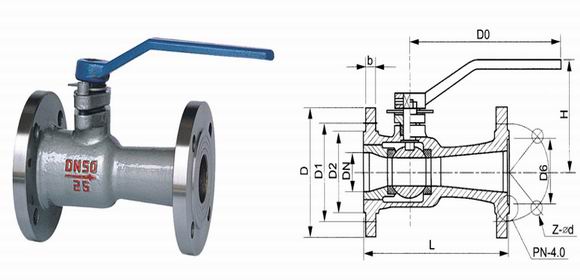

四、凯斯特牌高温排污阀主要连接尺寸：

型号	规格	尺寸
型号	规格	L	D	D 1	D 2	H	b
QP41M/F-16	15	130	95	65	45	85	14
	20	150	105	75	55	95	16
	25	160	115	85	65	103	16
	32	180	135	100	78	105	18
	40	200	145	110	85	120	18
	50	230	160	125	100	195	20
	65	290	180	145	120	195	20
	80	310	195	160	135	215	22
	100	350	215	180	155	253	24

订货须知：
一、①高温排污阀(替排污阀)产品名称与型号②高温排污阀(替排污阀)口径③高温排污阀(替排污阀)是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的高温排污阀(替排污阀)型号，请按高温排污阀(替排污阀)型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
